KE-2000R_InstructionManual_C_Rev00说明.pdf - 第233页
第 1 部 基本篇 第 2 章 生产 2-132 Step③. 生产通道上“有基板” ，生产中断时传送通道的信息为“无信息”时 选择“搬入基板后生产”，则传送通道上的状态显示如下。 图 2.11.12.1.19 传送通道上的状态 ◇ 执行该选择后， 显示基板正在搬出的画面， 在基板搬出后开始生产前搬入基板， 执行新生 产或重新开始生产。 此时，由于知道生产中断时传送通道的信息，因此将按 照“通道上残留有上次生产的基板” 而动作。由于搬出…
第 1 部 基本篇 第 2 章 生产
2-131
(2) 没有继续生产文件时
表2.11.12.1.3
StepNo 生产操作
传送通道
上的基板
生产中断
时传送通
道的信息
执行后的操作
(按下开始键后的操作)
① 有 有基板
不能选择基板搬出后生产
② 有 无基板
在基板搬出后重新开始生产前,搬入基板后，开
始新建生产或重新开始生产。
③ 有 无信息
在基板搬出后重新开始生产前,搬入基板后，开
始新建生产或重新开始生产。(需要注意)
④ 无 有基板
⑤ 无 无基板
开始新建生产或重新开始生产。
⑥
搬入基板
后生产
无 无信息
不显示开始生产前处理对话框。
(立即开始新建生产或重新开始生产。)
⑦ 有 有基板
重新夹紧后，在开始生产前不进行基板搬入，
开始新建生产或重新开始生产。
⑧ 有 无基板
不能选择重新夹紧后生产
⑨ 有 无信息
重新夹紧后，在开始生产前不进行基板搬入，
开始新建生产或重新开始生产。(需要注意)
⑩ 无 有基板
11
无 无基板
错误(没有基板。)
12
重新夹紧
后生产
无 无信息
不显示开始生产前处理对话框。
(立即开始新建生产或重新开始生产。)
Step①. 传送通道上“有基板”，生产中断时传送通道的信息为“有基板”时
不能选择“搬入基板后生产”。
Step②. 传送通道上“有基板”，生产中断时传送通道的信息为“无基板”时
选择“搬入基板后生产”，则传送通道上的状态显示如下。

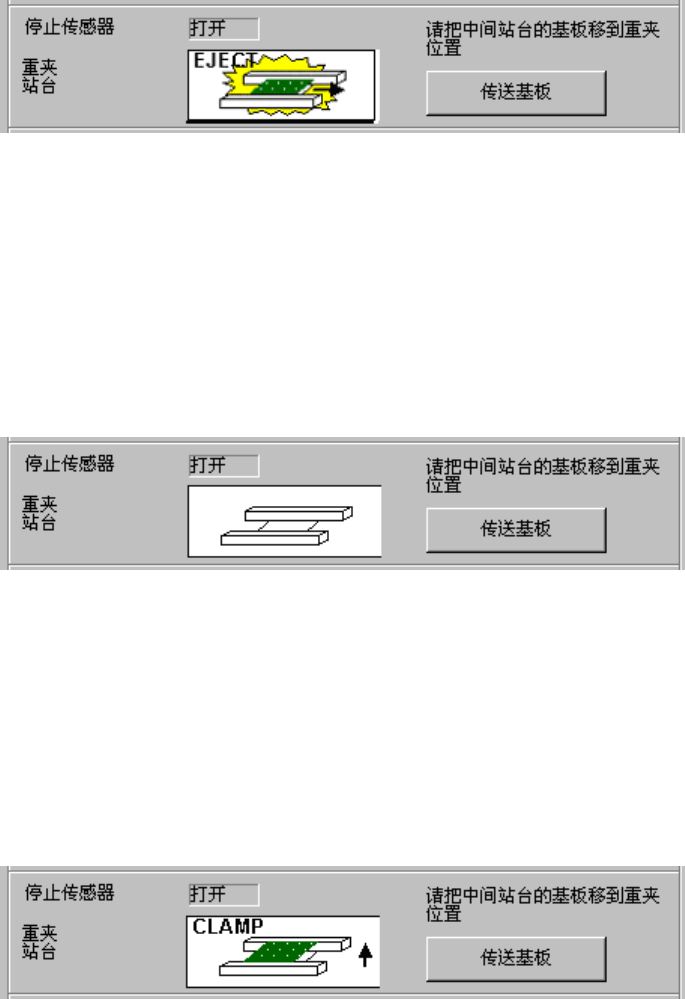

图 2.11.12.1.18 传送通道上的状态
◇ 执行该选择后，显示基板正在搬出的画面，在基板搬出后开始生产前，搬入基板，执行新
生产或重新开始生产。
此时，由于知道生产中断时传送通道的信息，因此将按照“通道上残留有上次生产的基板”
而动作。
第 1 部 基本篇 第 2 章 生产
2-132
Step③. 生产通道上“有基板”，生产中断时传送通道的信息为“无信息”时
选择“搬入基板后生产”，则传送通道上的状态显示如下。
图 2.11.12.1.19 传送通道上的状态
◇ 执行该选择后，显示基板正在搬出的画面，在基板搬出后开始生产前搬入基板，执行新生
产或重新开始生产。
此时，由于知道生产中断时传送通道的信息，因此将按照“通道上残留有上次生产的基板”
而动作。由于搬出的基板有存在次品的可能性，所以需要充分加以注意。
Step④～⑤. 当传送通道上“无基板”、生产中断时传送通道的信息为“有基板”或“无基板”时，
选择“搬入基板后生产”，则传送通道上的状态显示如下。
图 2.11.12.1.20 传送通道上的状态
◇ 执行该选择，则在开始生产前搬入基板，执行新生产或重新开始生产。
Step⑥. 不显示开始生产前处理对话框。
立即开始新建生产或重新开始生产。
Step⑦. 当传送通道上“有基板”，生产中断时传送通道的信息为“有基板”时，选择“运行重夹
后生产”，则传送通道上的状态显示如下。
图 2.11.12.1.21 传送通道上的状态
◇ 执行该选择，则显示重新夹紧中画面，重新夹紧后，在开始生产前不搬入基板，进行新建
生产或重新开始生产。
此时，由于知道生产中断时传送通道的信息，按照“通道上残留有上次生产的基板”进行
操作。
第 1 部 基本篇 第 2 章 生产
2-133
Step⑧. 传送通道上“有基板”，生产中断时传送通道的信息为“无基板”时
不能选择“运行重夹后生产”。
Step⑨. 传送通道上“有基板”，生产中断时传送通道的信息为“无信息”时
选择“运行重夹后生产”，则传送通道上的状态显示如下。
图 2.11.12.1.22 传送通道上的状态
◇ 执行该选择，则显示重新夹紧中画面，重新夹紧后，在开始生产前不搬入基板，进行新建
生产或重新开始生产。
此时，由于知道生产中断时传送通道的信息，按照“通道上残留有上次生产的基板”进行
操作。重新夹紧后，如果进行新生产或重新开始生产，由于有存在次品或误贴片的可能性，
所以请充分加以注意。
Step⑩. 传送通道上“无基板”，生产中断时传送通道的信息为“有基板”时
选择“运行重夹后生产”，则传送通道上的状态显示如下。
图 2.11.12.1.23 传送通道上的状态
◇ 执行该选择，由于传送通道中没有基板，会出现错误。
Step
11 .传送通道上“无基板”，生产中断时传送通道的信息为“无基板”时
选择“运行重夹后生产”，则传送通道上的状态显示如下。
图 2.11.12.1.24 传送通道上的状态
◇ 执行该选择，由于传送通道中没有基板，会出现错误。
Step
12 .不显示开始生产前处理对话框(当没有继续生产文件时)。
立即开始新生产或重新开始生产。
