第2部 基本编 第8章 机器设定
8-21
8-5-10 使用单元
从标准或作为可选项使用单元而附带的功能中，指定要使用的功能。
选择使用单元，则显示如下图所示的带有使用单元设置标签的画面。
图 8-5-13 使用单元设置画面(显示例.KE-2060R)
通过点击各标签，可以指定“标准使用单元”、“选项使用单元”、“使用单元(功能)”、
“VCS使用单元”、“MTC/MTS使用单元”。
第2部 基本编 第8章 机器设定
8-22
8-5-10-1 标准使用单元

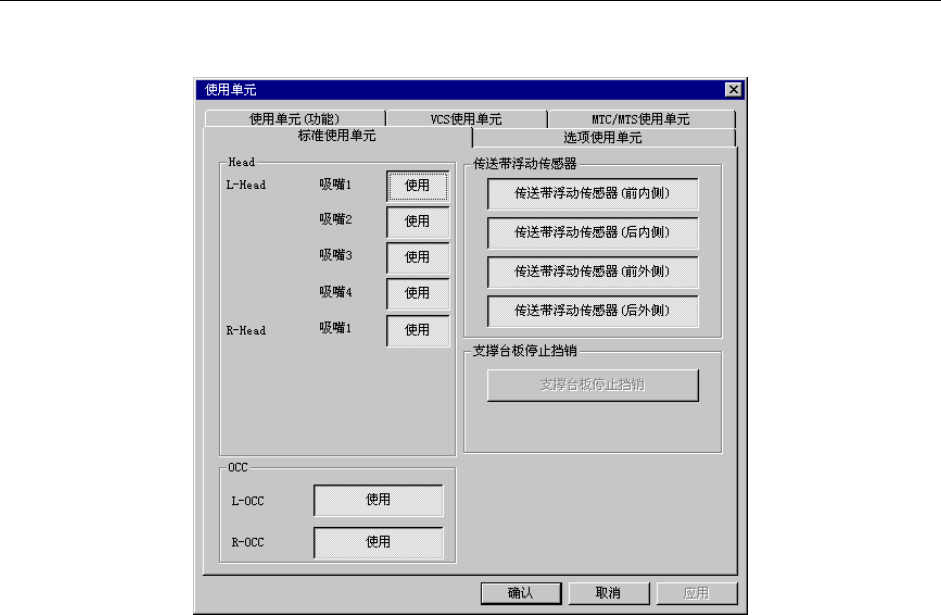

选择“标准使用单元”的标签。显示图8-５-10-1的标准使用单元设置画面。此外使用单元的
初始画面可选择“标准使用单元”。
1) 设置项目
指定单元的使用/不使用。
万一单元发生故障时，在本项目中指定“不使用单元”，则可不变更生产程序数据而进行吸
取贴片。
2) 设置方法
通过点击来选择单元。
按钮为凸状态时为不使用，凹状态时为使用。
· 无法选择未设置的单元(以浅色文字显示的单元)。
· 将贴片头从不使用状态变为可使用状态时，进行各贴片头的返回原点。请根据画面的指示
进行返回原点。
· 将贴片头从使用状态变为不使用状态时，该贴片头自动上升，伺服OFF。当所有贴片头伺
服OFF时，必须手动将不使用的贴片头上升到顶住的位置，进行返回原点。此时，请根据
画面的指示进行。
3) 生产动作
表 8-5-3 指定为不使用时的生产动作
No. 单元 生产动作
1 左贴片头
吸嘴 1
吸嘴 2
吸嘴 3
吸嘴 4
2 右贴片头 吸嘴 1
有替换贴片头，如果未指定贴片头则用替换贴片头进行贴
片。无法贴片时，在生产开始前检查中出错，此时将无法
生产。请修正生产程序。
优化为不将元件分配给这些贴片头。
3 左 OCC
使用了 EOC 标记识别、区域基准标记识别及台标记识别的
生产程序，在生产开始前检查中会出错，此时将无法生产。
请修正生产程序。
4 右 OCC
使用右 OCC 生产。但在使用单元(功能)中设置了使用台标
记识别时，在生产开始前检查中会出错，此时将不能生产。
请设置为不使用台标记识别。
5
送料器悬浮检测传感器
(前面内侧、前面外侧、后
面内侧、后面外侧)
只需删除功能，即可进行贴片。
6 支撑板挡块 只需删除功能，即可进行贴片。
第2部 基本编 第8章 机器设定
8-23
8-5-10-2 可选使用单元
选择“选项使用单元”标签，则显示如下图所示的“选项使用单元设置”画面。
图 8-5-14 选项使用单元设置画面
1) 设置项目
指定可选单元的使用/不使用。
万一单元发生故障时，通过在本项目中指定“不使用单元”，可以不变更生产程序数据而进
行吸取贴片。
2) 设置方法
通过点击来选择单元。
按钮为凸状态时为不使用，凹状态时为使用。
· 无法选择未设置的单元(以浅色文字显示的单元)。
3) 生产动作
当设置为“不使用”时，仅不使用该功能而进行生产。
