第2部 功能详解篇 第6章 通用图像
6-8

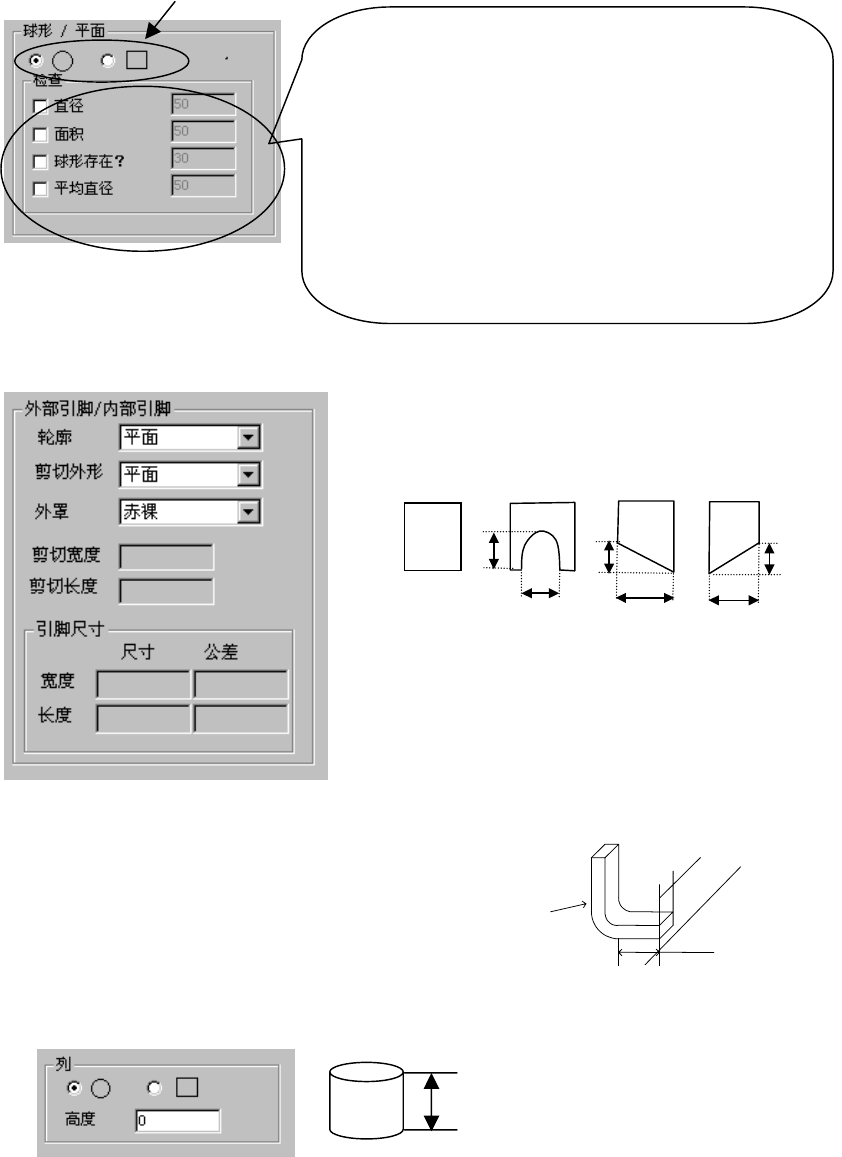

●球形/平面
在“种类”中选择了球形或平面时显示。
选择球形或平面的形状。(但现在不进行形状判别。)
●外部引脚/内部引脚
在“种类”中选择了外部引脚或内部引脚时显示。
●列
在“种类”中选择了列时显示。
目前未被使用。
指定有无检查和判定水平。
◇直径：是关于直径检查的指定。以检查完毕的
球
的所有平均值为基准进行的各球的检查。
◇面积：关于面积检查的指定。
◇有无球：关于有无球检查的指定。
初始值的 30%为可检测出 20%的球剪切
的水平。
◇直径平均：以输入的直径为基准，对检查完的所
有球的平均值进行比较检查。
◇轮廓：指定引脚的种类。
◇剪切外形：选择引脚顶端被切割时的剪切形状。
平 U 形剪切 左下剪切 右下剪切
◇剪切宽度、切割长：U 形切割、左下切割、右下剪
切时输入(上述的“宽度”与“长度”)。
◇外罩：可以指定引脚的外罩种类，当前(Ver1.10)
没有使用。
◇引脚尺寸：当使用鸥翼形引脚时，输入与基板接
触的引脚前端部的宽和长。
宽
长
宽
宽
长
长
高度
长度
宽度
引脚
基板
第2部 功能详解篇 第6章 通用图像
6-9

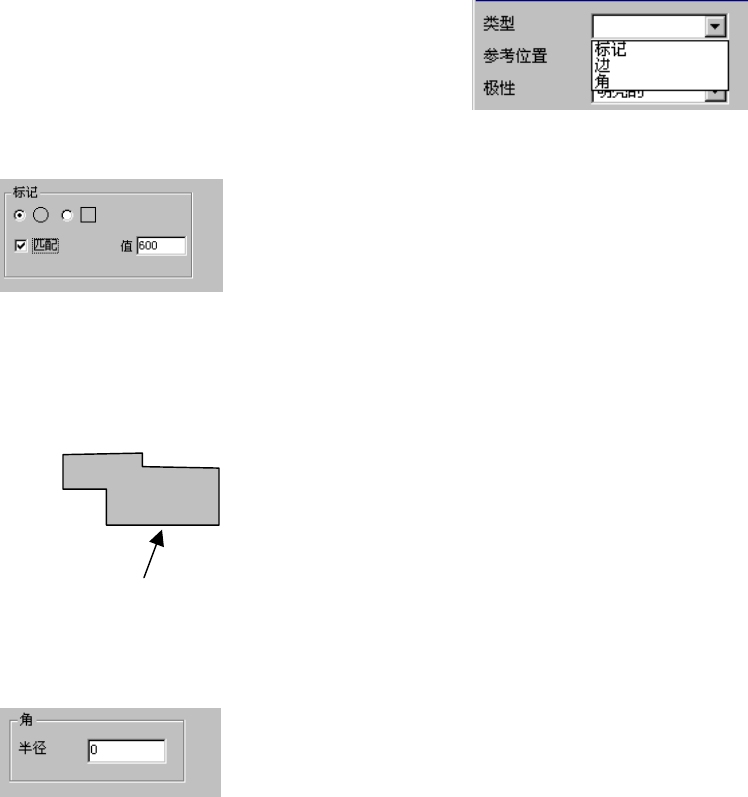

◎在元件组中选择了“点”时，
可从“种类”中选择右图的项目。
●标记
●边
元件的形状为不规则形状(圆形、正方形以外)时，可用边进行识别。
下边为基准边。使用右边时，在元件组的“第 1 元件的配
置”的偏移值θ中输入“90°”。同样，使用上边时输入
“180°”，使用左边时输入“270°”。
●角
在“种类”中选择标记时显示。
◇匹配：可设定相似度的容许范围。
将数值设定大时，相似度的判断基准将变得严
格。(初始值为“600”。)
在“种类”中选择角时显示。
◇半径：输入角部的半径。直角时为“0”。基准角是元件供给角
度为 0°时的左下角。如果使用右下角，应将元件组的
“第 1 元件的配置”的“θ”设定为“90”。同样，使
用右上角时应输入“180”、使用左上角时应输入“270”。
基准边
第2部 功能详解篇 第6章 通用图像
6-10
6-2-2 扩展列数据格式的制作

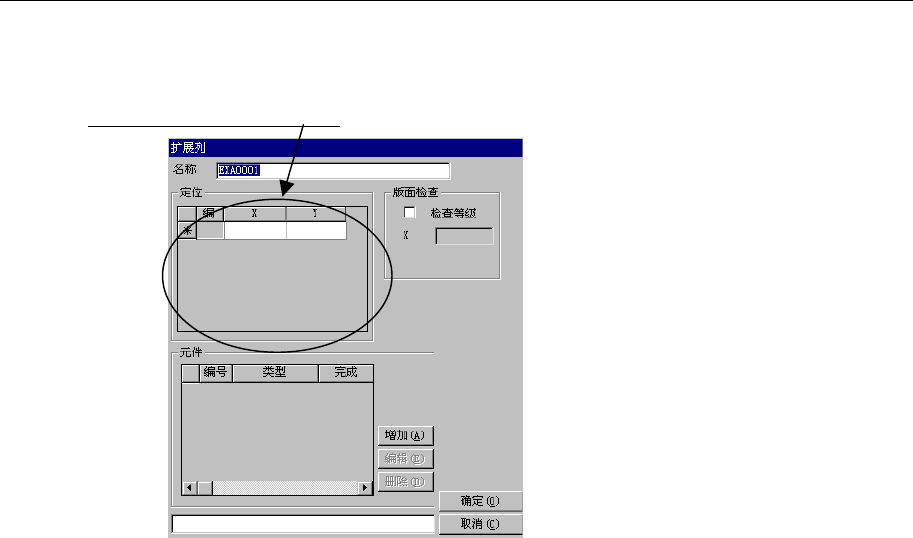

在通用图像元件数据制作初始画面中选择“扩展列数据格式”，则显示如下的画面。
基本的制作方法与“元件组/元件格式”的制作方法相同，但对于“扩展列数据格式”，需
逐一指定元件的X、Y坐标进行配置。
用“定位”来逐一配置元件
。X、Y坐标是从元件中心位置开始的距离。
※最多可设定 256 个位置。
