第 1 部 基本编 第 1 章 设备概要 1- 70 1-3-2-5 自动校准 换页 第一页 第二页 No. 图标 名称 图标 名称 １ XY 校正系数 ２ 激光传感器高度 ３ 吸嘴旋转中心 ４ 贴片头偏移 ５ VCS 偏移 ６ VCS 2 值化阈值 ７ 真空校准 ８ 退出 返回桌面。
第 1 部 基本编 第 1 章 设备概要
1-
69

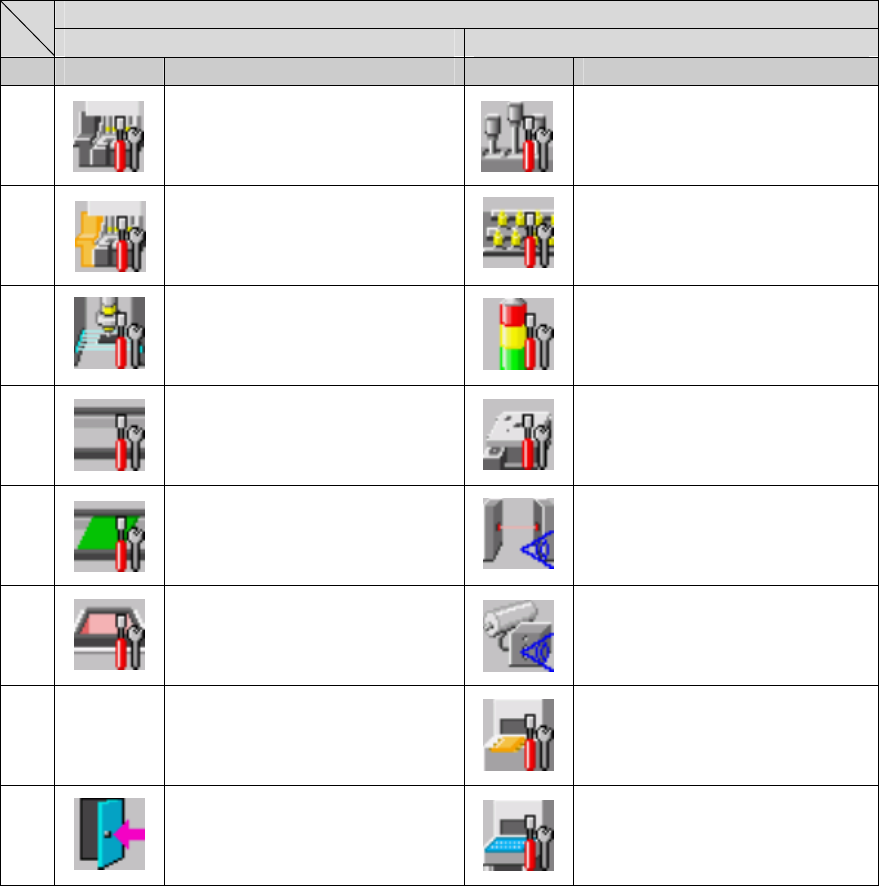

1-3-2-4 手动控制
换页
第一页 第二页
No. 图标 名称 图标 名称
1 贴片头控制 定位销控制
2
贴片头设备控制
ATC 控制
3
激光控制
信号灯控制
4
传送个别控制
校准台控制
5
传送自动控制
其他传感器
6
VCS 控制
驱动器情况
7
MTC 控制
8
退出
返回桌面。
MTS 控制
第 1 部 基本编 第 1 章 设备概要
1-
70
1-3-2-5 自动校准
换页
第一页 第二页
No. 图标 名称 图标 名称
１
XY 校正系数
２
激光传感器高度
３
吸嘴旋转中心
４
贴片头偏移
５
VCS 偏移
６
VCS 2 值化阈值
７
真空校准
８
退出
返回桌面。
第 1 部 基本编 第 1 章 设备概要
1-
71
1-3-2-6 装置运行信息
换页
第一页 第二页
No. 图标 名称 图标 名称
1
机器运行信息
HMS 运行信息
2 各吸嘴运行信息
信号灯运行信息
3 各贴片头运行信息 迷你信号灯控制
4 ATC 运行信息 OCC 运行信息
5 激光运行信息
VCS 运行信息
6 轴运行信息
非同步运行信息
7
传送运行信息
SOT 运行信息
8
退出
返回桌面。
退出
返回桌面。
