第2部 基本编 第8章 机器设定
8-15
8-5-4 外形基准的位置
设置从机器原点到基板基准侧的角的位置。
若选择外形基准的位置，则显示如下图的外形基准的位置设置画面。

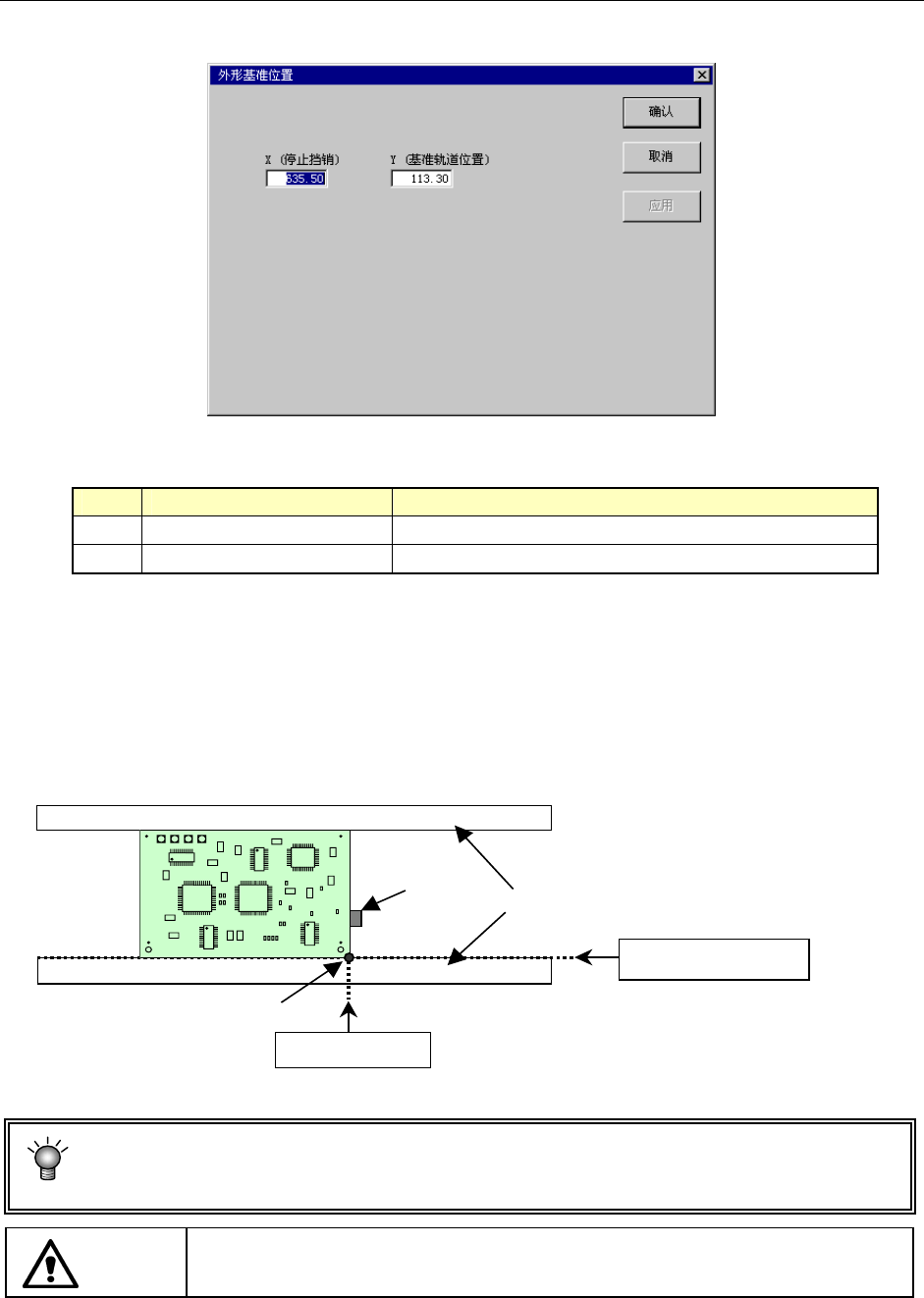

图 8-5-7 外形基准的位置设置
1) 设置项目
No. 项目 设置内容
1 X 止动销的位置
2 Y 传送的基准导轨的位置
2)设置方法
使用HOD，通过示教来输入。此时，分别示教X与Y。
当输入焦点在X上时仅读入X轴的值，输入焦点在Y上时仅读入Y轴的值。
此外，也可以直接从键盘来输入。
例)前面基准，L→R 时
示教时，将挡块置为“ON”后，进行示教。
传送
示教此位置
Y(基準轨位置)
X(止动销)
挡块
通常情况下，如果将光标对准 X、Y 中的任一处进行示教，则在 X、Y 两个方向上均反映
出数值。作为例外，仅在该画面的设置，仅光标所在处的值(在 X 方向时为 X 的值)变为
示教值。此时请分别示教 X 与 Y 轴。
为了避免人身伤害，在操作 HOD 的过程中，切勿将手放入装置内部，也不要将
脸和头靠近装置。
注意
第2部 基本编 第8章 机器设定
8-16
8-5-5 MTC 滑梭吸取位置
设置从MTC供给的元件的吸取位置(X、Y)。
对X、Y用摄像头进行示教。Z在右贴片头上安装508吸嘴，对吸嘴下面接触到MTC侧滑梭的吸取
垫片上底面的高度进行示教。
选择MTC滑梭吸取位置，则显示如下图所示的MTC滑梭吸取位置的设置画面。

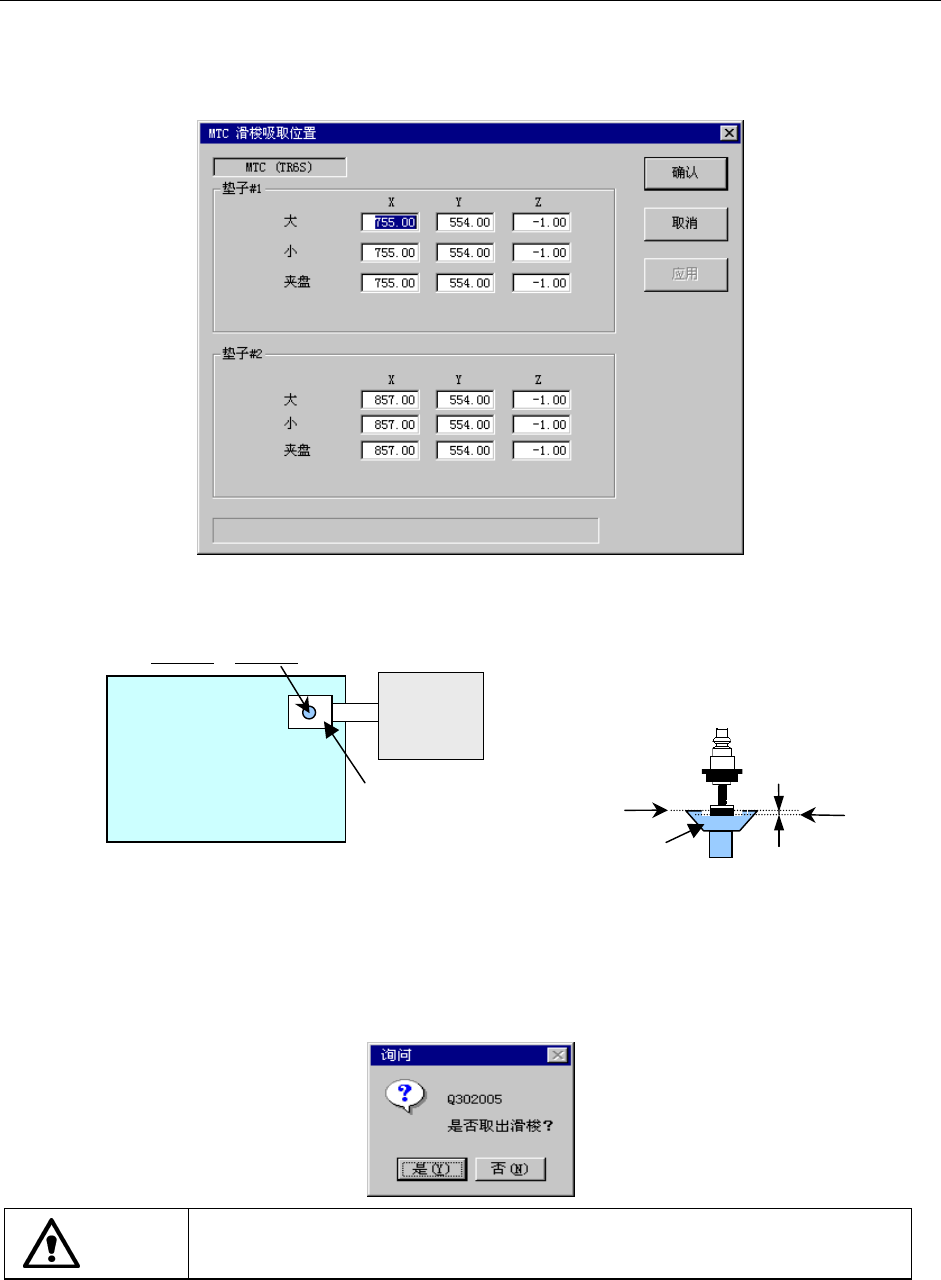

图 8-5-8 MTC 滑梭吸取位置的设置（例：TR6D）
1) 设置项目
①XY：示教垫片的中心。 ②Z：将508吸嘴对齐垫片的上面，然后在下降
了0.5mm的位置上进行示教。
2) 设置方法
通过示教或使用键盘来设置。
输入焦点在X或Y上时示教XY的值，当输入焦点在Z上时，示教Z的值。
通过目视边看实物边进行Z的示教。此外，大、小、机械夹持的Z值，只需示教1处，便可同时
读入、并反映其数值。
选择HOD的装置键，显示如下信息。选择“是”，则拉出MTC滑梭。请进行示教。
为了避免人身伤害，在操作 HOD 的过程中切勿将手放入装置内部，也不要将
脸和头靠近装置。
注意
KE-2050R/2055R/2060R
主机
<上底面图>
MTC
梭子
垫片
0.5mm
Z
垫片上底面
第2部 基本编 第8章 机器设定
8-17
8-5-6 MTS 装配位置偏差
当MTS的第1标记和第2标记的位置偏离设计值时，设置偏差值。
选择MTS装配位置偏差，则显示下图的MTS安装位置偏差值设置画面。

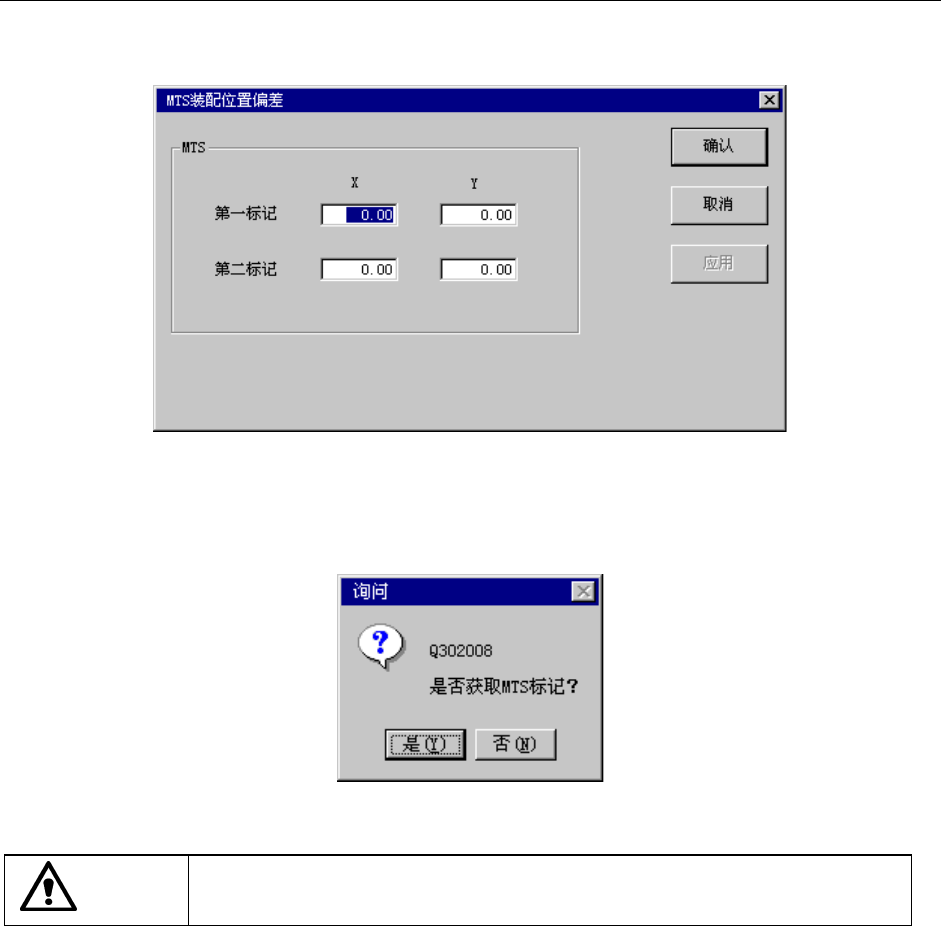

图 8-5-9 MTS 装配位置偏差的设置
1) 设置方法
通过示教或使用键盘来设置。
选择 HOD 的装置键，则显示如下信息。选择“是”，则获取 MTS 标记。请进行示教。
为了避免人身伤害，在操作 HOD 的过程中，切勿将手放入装置内部，也不要
将脸和头靠近装置。
注意
