第1部 基本篇 第2章 生产 2-53 ・ 供应装置包括 MTS 的情况下 图 2-8-3-2-8 设备状态显示（MTS） ・ 供应装置包括 MTC 情况下 图 2-8-3-2-9 设备状态显示（MTC）
第1部 基本篇 第2章 生产
2-52
（4） 供应装置
生产设备画面中的供应装置的显示是变化的。以下代表性地列举说明。
・ 供应装置为送料器的情况下
图 2-8-3-2-5 设备状态显示（送料器）
・ 供应装置包括托盘的情况下
图 2-8-3-2-6 设备状态显示（托盘）
・ 供应装置包括 DTS 的情况下
图 2-8-3-2-7 设备状态显示（DTS）
第1部 基本篇 第2章 生产
2-53
・ 供应装置包括 MTS 的情况下
图 2-8-3-2-8 设备状态显示（MTS）
・ 供应装置包括 MTC 情况下
图 2-8-3-2-9 设备状态显示（MTC）
第1部 基本篇 第2章 生产
2-54
2-8-3-3 暂停
临时停止生产时，按下操作面板的<STOP>开关。
在“连续” 运行模式下按下<STOP>开关，或在运行模式为“步骤”时停止在步骤位置上时，
机器将处于暂停状态。

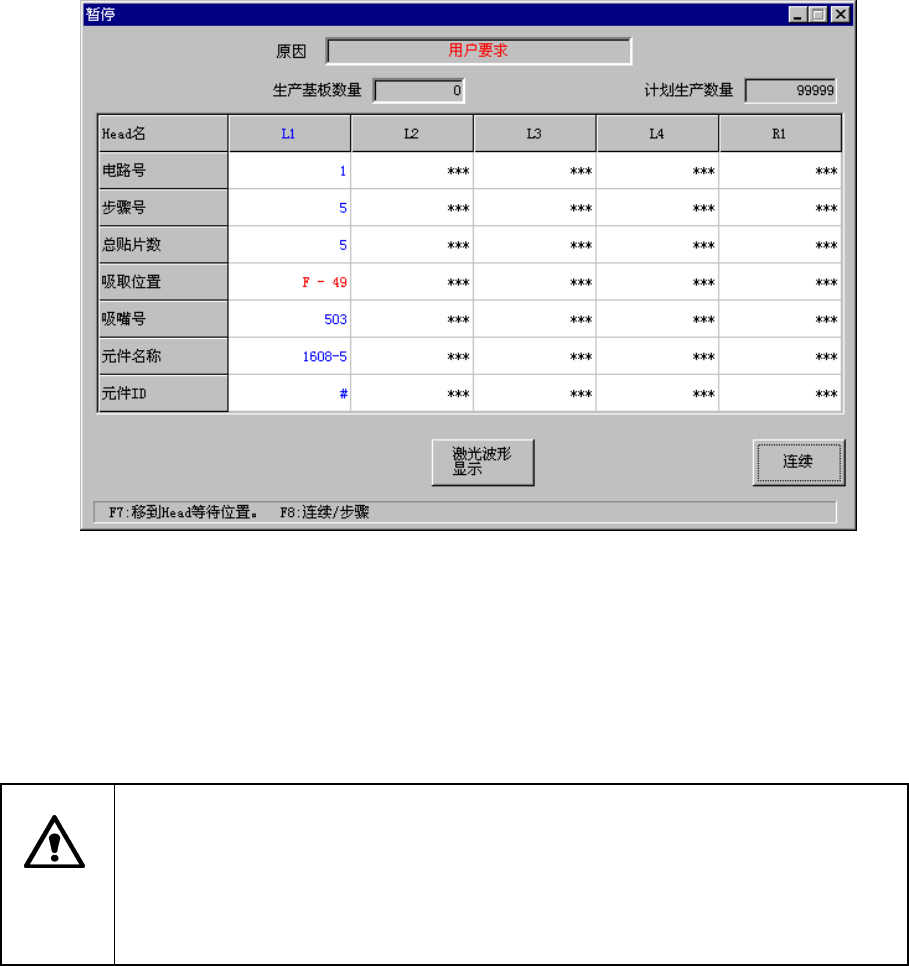

暂停状态时的显示画面如图2-8-3-2-1所示。
图 2.8.3.3.1 暂停状态时的显示
在此，若按下<START>开关，则暂停对话框消失，暂停状态被解除。
若按下<STOP>开关，将转换为生产中断处理。
注意
按下<START>开关，贴片头立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近装置。
在按下<START>开关前，请务必确认装置内部无人作业。
在按下<START>开关前，请确认装置附近没有会受到人身伤害的人。
在按下<START>开关前，请确认装置内部没有安装、安放会妨碍装置运行的物体(调整
工具等)。
