第1部 基本篇 第3章 保养 3-31 3-4-5 滚珠丝杠与线形螺丝(贴片头部分) 请在“滚珠丝杠①”和“线形螺丝②”的导轨上薄薄地涂抹一层润滑脂(C润滑脂)。 在“校准轴③”上薄薄地涂抹一层润滑脂(C润滑脂)。 上下移动Z轴，以使润滑油涂抹均匀，为防止飞散，请将多余的润滑脂擦去。 MNLA 贴片头 FMLA 贴片头(仅限于 KE-2060R) 图 3-4-5-1 润滑脂涂抹位置 ①滚珠丝杠 ② 线形螺丝 ③校准轴 注意 请勿使用润滑…
第1部 基本篇 第3章 保养
3-30

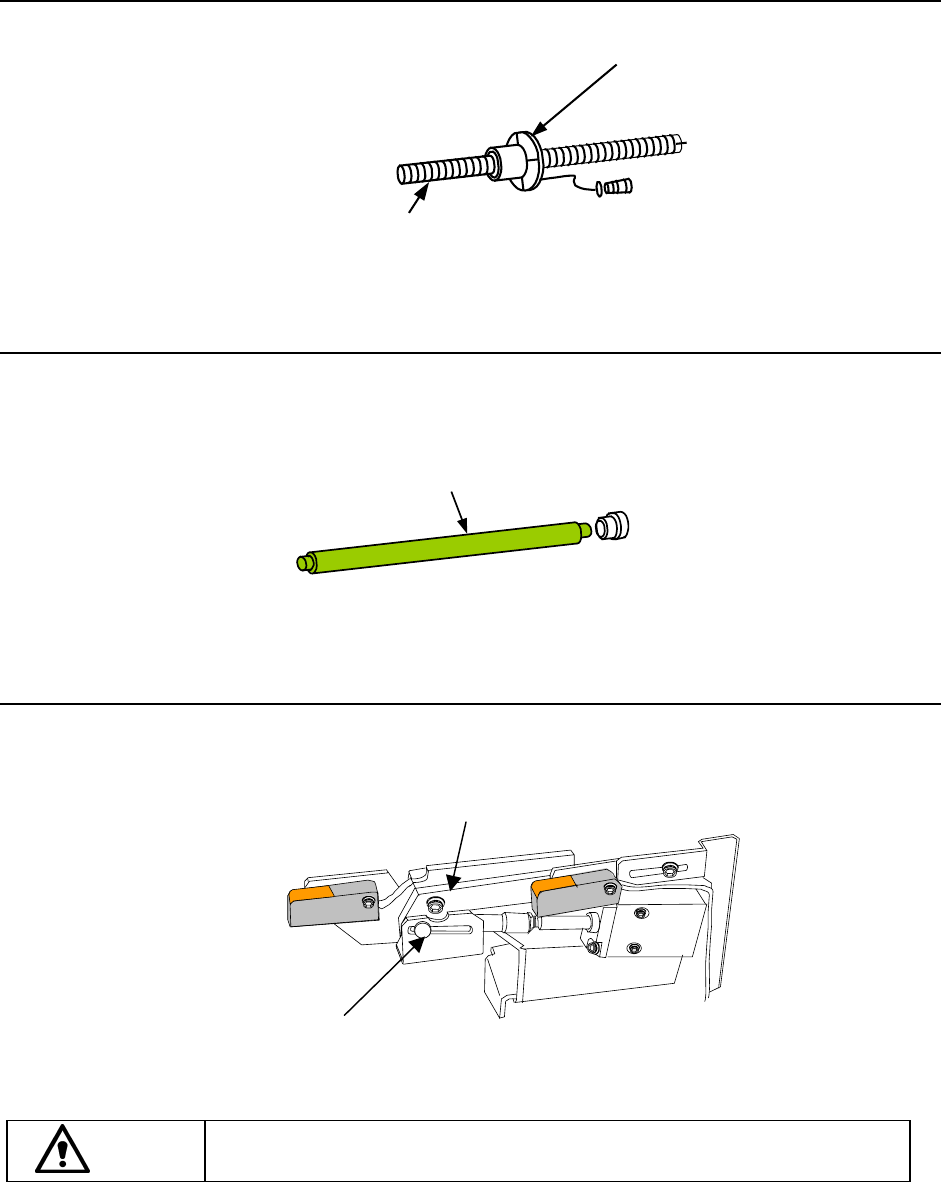

3-4-2 传送螺旋轴(传动轴)
请在*标记处全面涂抹润滑油。
*
图 3-4-2-1 传送螺旋轴
3-4-3 传送导轴
请给导轴(左右2处)全面涂抹润滑油。
图 3-4-3-1 传送导轴
3-4-4 基板挡块部
请在*标记孔处注入润滑脂。
*
*
图 3-4-4-1 基板挡块部
危险
为防止因意外启动而引发事故，请在切断电源后进行加油作业。
导轴
润滑脂(垫圈部分)
螺旋轴
润滑脂(沟槽部)
第1部 基本篇 第3章 保养
3-31

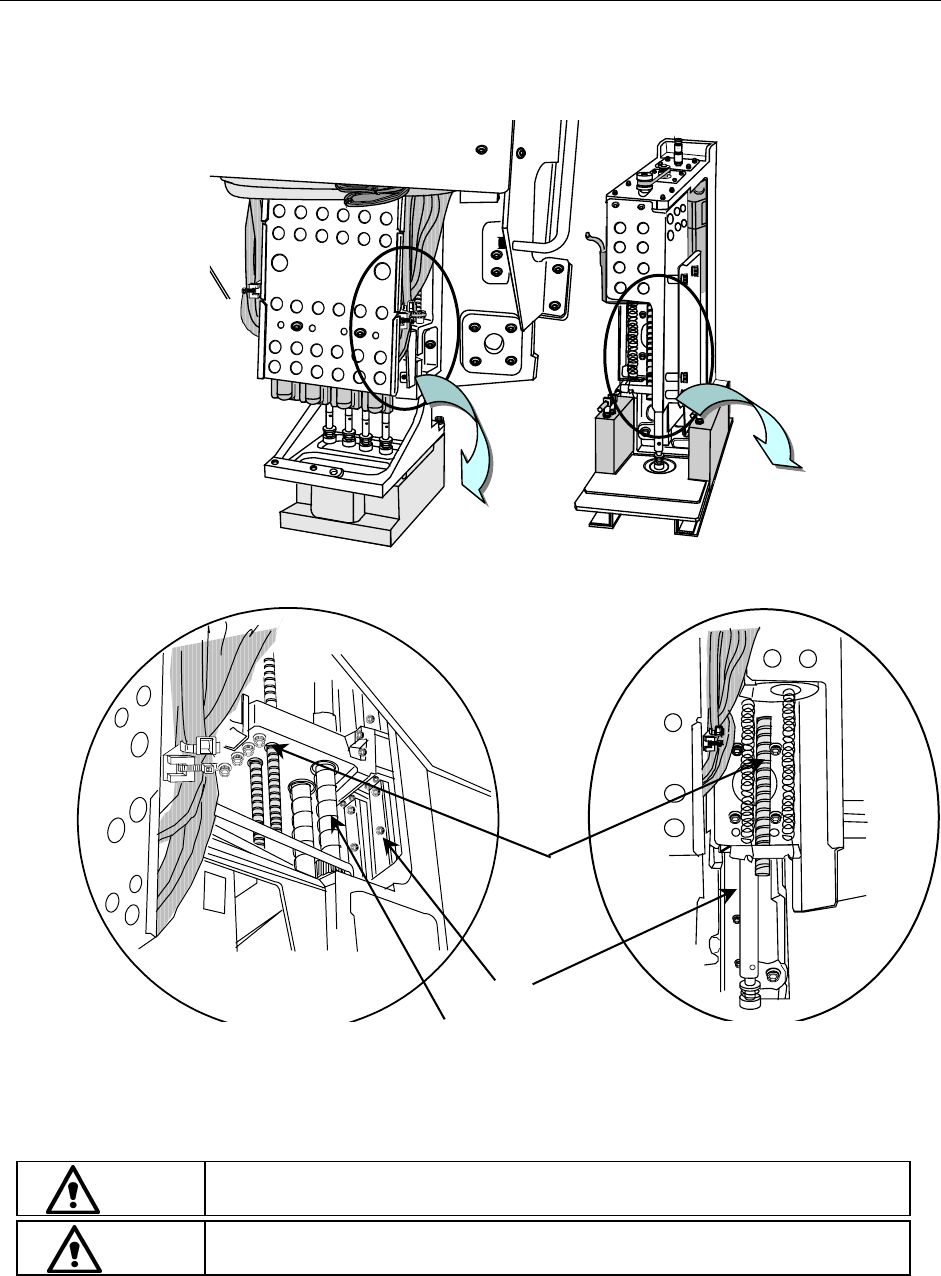

3-4-5 滚珠丝杠与线形螺丝(贴片头部分)
请在“滚珠丝杠①”和“线形螺丝②”的导轨上薄薄地涂抹一层润滑脂(C润滑脂)。
在“校准轴③”上薄薄地涂抹一层润滑脂(C润滑脂)。
上下移动Z轴，以使润滑油涂抹均匀，为防止飞散，请将多余的润滑脂擦去。
MNLA 贴片头 FMLA 贴片头(仅限于 KE-2060R)
图 3-4-5-1 润滑脂涂抹位置
①滚珠丝杠 ② 线形螺丝 ③校准轴
注意
请勿使用润滑脂(C 润滑脂)以外的润滑脂。
如果与其它的润滑脂混使用，可能会使润滑脂脱离涂抹部位后滴落。
危险
为防止因意外启动而引发事故，请在切断电源后进行涂抹作业。
参考
Ａ图
参考
Ｂ图
①
②
③
A 图放大图
B 图放大图
第1部 基本篇 第3章 保养
3-32

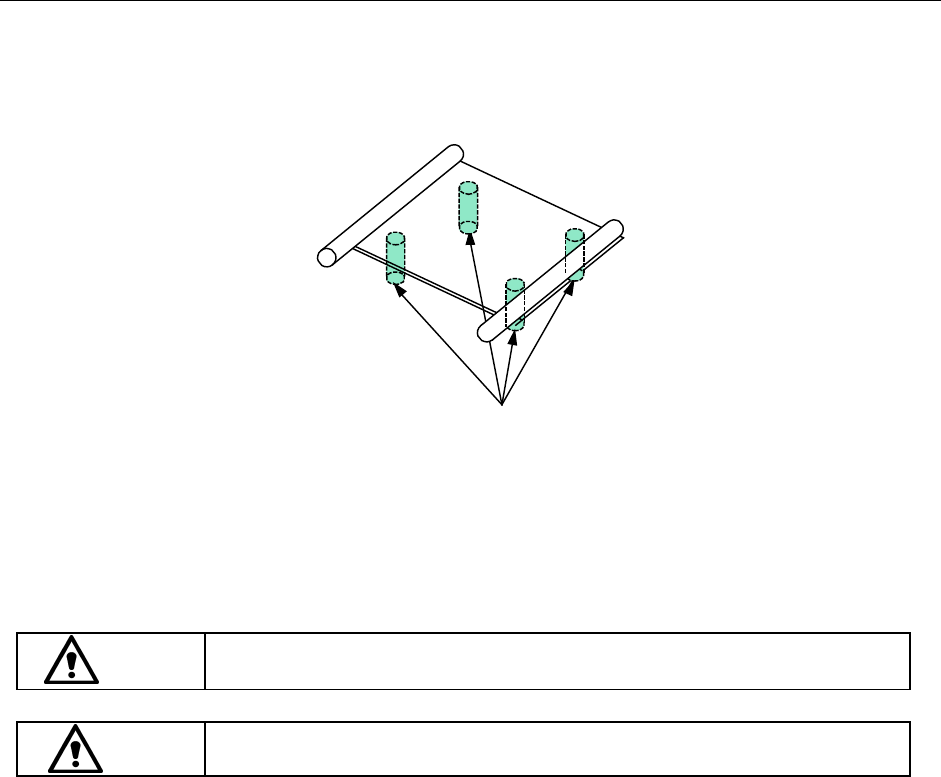

3-4-6 支撑台
请在*标记的滚珠丝杠轴3处全部涂抹润滑油。
用手将支撑台拉起后，在两侧涂抹油脂。
＊
图 3-4-6-1 支撑台
注意
请勿使用润滑脂(C 润滑脂)以外的润滑脂。
如果与其它的润滑脂混使用，可能会使润滑脂脱离涂抹部位后滴落。
危险
为防止因意外启动而引发事故，请在切断电源后进行涂抹作业。
*
