第 1 部 基本篇 第 2 章 生产
2-151
2-12-2-2 贴片跟踪画面
为了进行贴片跟踪，按照贴片编号顺序显示贴片元件信息。
此时，可指定是否进行贴片以及是否进行跟踪。
另外，可在贴片点附加标记。

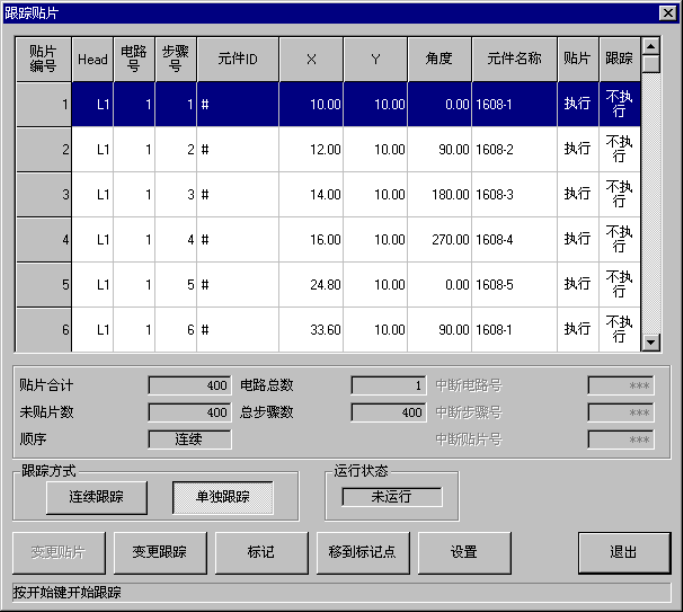

图 2.12.2.2.1 贴片跟踪
在此,如果按下<START>开关，在搬入基板或传送通道上有基板时，则进行在夹紧。如果基板
已处于夹紧状态，则不进行搬入和在夹紧。
夹紧后，如果有标记指定，则进行标记识别。
然后，用指定的跟踪方法进行贴片跟踪。
◇ 当单独跟踪时，与跟踪指定无关，对当前行进行跟踪动作。
◇ 连续跟踪时，按照设定，对有跟踪指定的贴片点进行跟踪。此时，跟踪动作的跟踪功能将按
每 1 个贴片点被呼出。因此，在进行跟踪功能时，不能向任意的贴片点移动。
此时，贴片点一览表的当前行变更为进行跟踪的行。
第 1 部 基本篇 第 2 章 生产
2-152
1) 贴片点显示项目
此时根据序列，按照贴片编号顺序显示贴片点的信息。

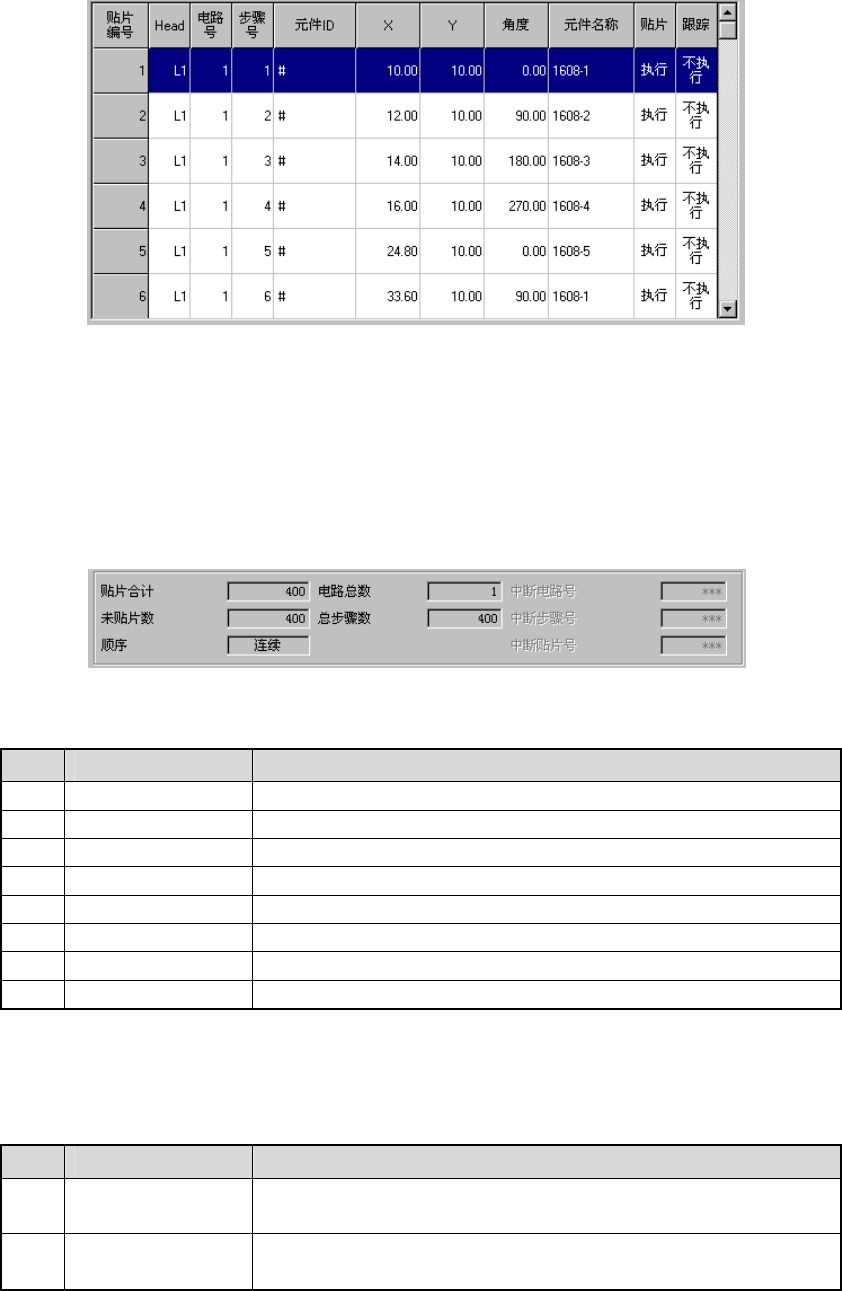

图 2.12.2.2.2 贴片点显示项目
此时，选择进行贴片跟踪的贴片点。
此外，为了决定进行连续跟踪时是否进行跟踪、是否贴片、是否附加标记，选择贴片点。
2) 参照显示项目
在此显示生产程序的信息。
图 2.12.2.2.3 参照显示项目
No. 项目 内容
1 总贴片点数 显示贴片点的总数。
2 未贴片点数 显示未贴片贴片点的总数。
3 序列 显示是按输入顺序还是按优化顺序的指定。
4 电路总数 显示电路的总数。
5 STEP No 总数 显示 STEP No 的总数。
6 中断电路编号 有继续生产文件时，贴片被中断的电路编号。
7 中断 STEP No 有继续生产文件时，贴片被中断的 STEP No。
8 中断贴片编号 有继续生产文件时，贴片被中断的贴片编号。
3) 跟踪方法
选择连续跟踪和单独跟踪。
No. 项目 内容
1 连续跟踪
根据下一项中说明的跟踪设定，从跟踪开始位置起，对贴片点
一览表的跟踪贴片点进行连续跟踪。
2 单独跟踪
对贴片点一览表的当前贴片点进行贴片跟踪。
该单独贴片跟踪与是否进行跟踪的指定无关，单独进行跟踪。
第 1 部 基本篇 第 2 章 生产
2-153
4) 按钮
按照选择的按钮内容进行动作。
图 2.12.2.2.4 按钮
No. 项目 内容
1 变更贴片
对于贴片点一览表中所选中行的贴片项目，如果是“贴片”，则
变更为“不贴片”，如果是“不贴片”，则变更为“贴片”。但不
能进行贴片的点将保持“不贴片”。
仅当有继续生产文件时方可变更。
2 变更跟踪
对于贴片点一览表中所选中行的跟踪项目，如果是“跟踪”则
变更为“不跟踪”，如果是“不跟踪”则变更为“跟踪”。
3 标记 在贴片编号的前面显示“@”标记。
4 移到标记点
将贴片编号的前面附加有“@”标记的行移动到贴片点一览表的
先头行。
标记的检索顺序为从当前行开始向下面的行检索标记。
5 设置 进行“跟踪动作”、“跟踪数据的变更”的设定。
6 退出 结束贴片跟踪对话框。
5) 设定画面
进行“跟踪运行”、“修改跟踪数据”的设定。
图 2.12.2.2.5 设定
“确定” 设定项目有效，结束设定画面。
“取消” 设定项目无效，结束设定画面。
当数据有变更时，确认是否真的可以结束。
