第2部 功能详细编 第7章 操作选项 7-10 设定元件用尽后重新起动时的验证检查。 选中 元件用尽暂停后重新起动时，进行验证检查。 ４ 无元件暂停后， 重新运行时 验证元件 不选中 元件用尽暂停后重新起动时，不进行验证检查。 设定元件用尽后重新起动时的 SOT 方向检查。 选中 元件用尽暂停后重新起动时，进行 SO T 方向检查。 ５ 无元件暂停后， 重新运行时 进行 SOT 方向检查 不选中 元 件用 尽 暂停 后 重 新 起 动 …
第2部 功能详细编 第7章 操作选项
设定检查元件有无时，在发生真空错误情况下，是否实行激光检查。
选中 不进行激光再检查。 7
元件有无检查中真空出
错时不做激光再检查
不选中 进行激光再检查。
生产中检查出电路 BOC 标记出错时，对该电路不进行元件贴片而继续生产。
坏板标记已被设置时，因为优先坏板标记识别结果，所以即使发生 BOC
标记错误也不跳过电路。
选中 识别 BOC 标记出错时，忽略对该电路的贴片。
8
识别 BOC 标记出错时，忽
略电路功能
不选中 只作为识别 BOC 标记出错进行正常处理。
7-2-5 生产时的暂停选项设定
设定生产时的动作。

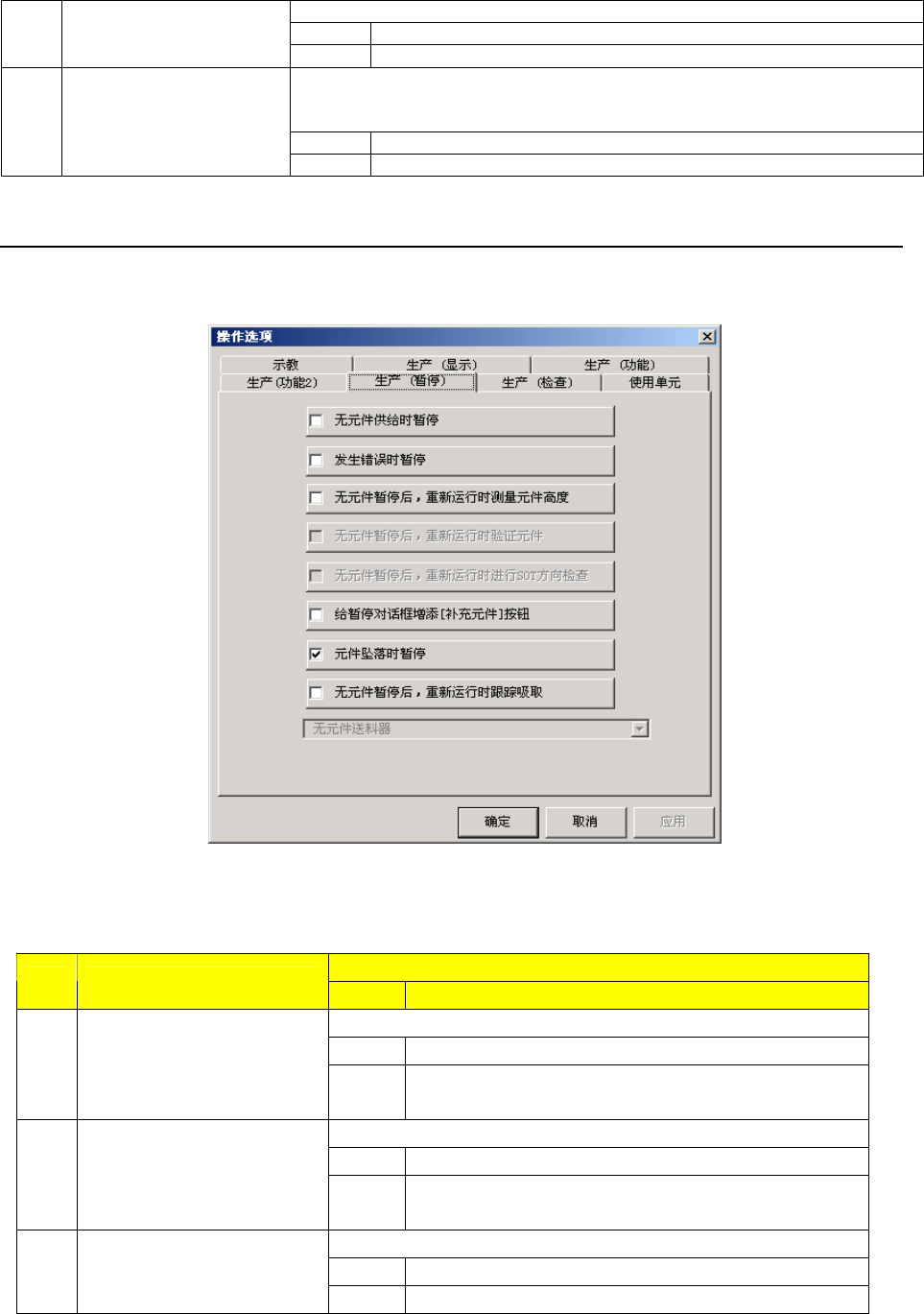

图 7-2-6 生产时的暂停选项
表 7-2-6 生产中暂停设定项目的细节和内容
内容
序号 项目
状态 动作及详细内容
设定发生元件用尽时的操作模式。
选中
元件用尽时，暂停生产。
１ 无元件供给时暂停
不选中
生产中即使发生元件用尽，只要有可贴片的元件，
即继续生产。
设定出错时的动作模式。
选中
生产动作发生错误(包括元件用尽)时，暂停生产。
２ 发生错误时暂停
不选中
在生产过程中即使发生生产动作错误，只要有可贴
片的元件，也将继续生产。
设定元件用尽暂停后重新起动时的元件高度测量。
选中
元件用尽暂停后重新起动时，执行元件高度测量。
３
无元件暂停后，重新运行时
测量元件高度
不选中
元件用尽后重新起动时，不执行元件高度测量。
7-9
第2部 功能详细编 第7章 操作选项
7-10
设定元件用尽后重新起动时的验证检查。
选中
元件用尽暂停后重新起动时，进行验证检查。
４
无元件暂停后，重新运行时
验证元件
不选中
元件用尽暂停后重新起动时，不进行验证检查。
设定元件用尽后重新起动时的 SOT 方向检查。
选中
元件用尽暂停后重新起动时，进行 SOT 方向检查。
５
无元件暂停后，重新运行时
进行 SOT 方向检查
不选中
元件用尽暂停后重新起动时，不进行 SOT 方向检查。
设定生产暂停时执行元件用尽补满功能。
选中
在生产暂停时的暂停画面上添加“元件补充”按钮。
在元件用尽时以及标记识别出错时的暂停画面
上不带“元件补充”按钮。
可按下“元件补充”按钮，补满元件用尽的(带状、
管状、散件)送料器。
６
给暂停对话框增添[补充元
件]按钮
不选中
不配置“元件补充”按钮。
设定检测元件坠落时的动作。
在不间断运行中也有效。
选中
生产中如检测元件坠落，则暂停并显示元件坠落。
(元件检测，在完成贴片后进行)
７ 元件坠落时暂停
不选中
元件释放时继续生产。
对元件用尽或激光重试超次暂停、选择重试、按下<START>
键时，是否在执行重试前执行跟踪吸取进行设置。
选中
在执行重试前执行吸取追踪。此时，吸取追踪对象
供给装置组合框为“有效”状态，可进行选择。指
定条件如下。
(在下述项目中默认值显示为“a”。)
a. 元件用尽的供给装置
b. 元件用尽或出错的所有供给装置
c. 元件用尽的供给装置和所有安装相同元件的
供给装置
８
无元件暂停后，重新运行时
跟踪吸取
不选中
不执行吸取追踪。此时，吸取追踪对象供给装置组
合框“无效”，无法进行选择。
注意
通过使用单元将“不间断运行”设定为“有效”，则下述项目将
无条件地处于未使用状态，无法进行选择。
① 元件用尽时暂停
② 出错时暂停
③ 元件用尽后重新起动时测量元件高度
④ 元件用尽后重新起动时进行验证检查
第2部 功能详细编 第7章 操作选项
7-11
7-2-6 生产时的检查选项设置(仅 KE-2055R、2060R 可选择)
设置共面(选项)。

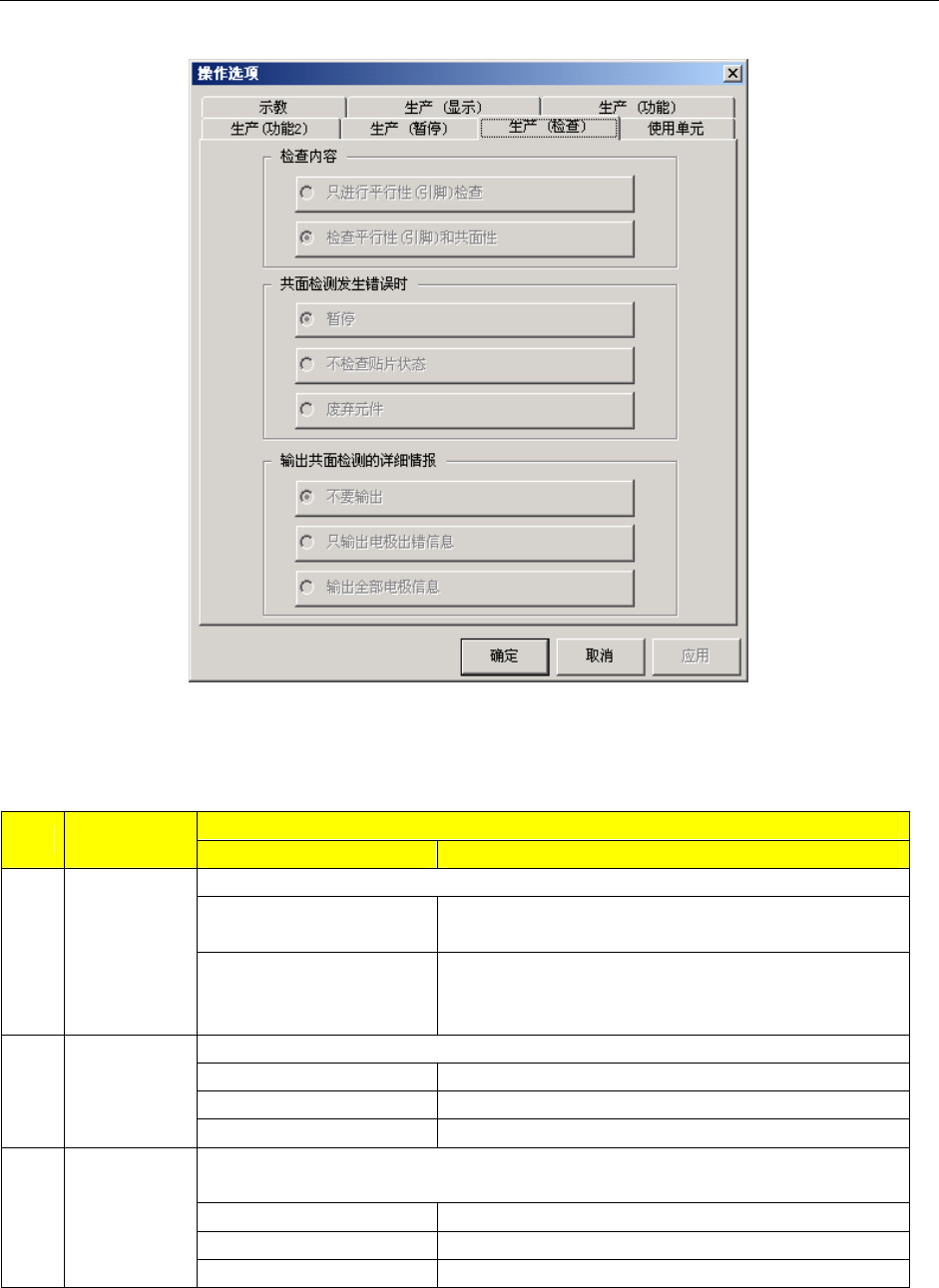

图 7-2-7 生产时的检查选项(显示例，KE-2060R)
表 7-2-7 生产中检查选项设定项目的细节和内容
内容
序号 项目 1
项目 2 运行及详细内容
选择共线性的检查内容。
只进行平行性（引脚）检
查
对引脚所在各边单独实施引脚悬浮检查。
检查所有引脚的上下方向的弯曲。
１
检查内容
检查平行性（引脚）和共
面性
以共线性检查所获取的数据为依据。制成检查引脚
悬浮的基准面，并从该基准面对各引脚悬浮进行检
查。
选择共面检查结果为错的元件的处理方法。
暂停 如检查中出错，则暂停并在监视器上显示信息。
不检查贴片状态 检查中即使出错，也不检查而执行贴片。
２
共面检测发
生错误时
废弃元件 废弃检查中出错的元件。
如共面检查中出错，选择是否输出错误内容(监控器或数据)。
“共面检查出错时”的设定，仅在“暂停”时有效。
不要输出 不输出错误的内容。
只输出电极出错信息 仅输出出错的电极(引脚或球)。
３
输出共面检
测的详细情
报
输出全部电极信息 出错后，输出所有电极。
