第 1 部 基本编 第 2 章 生产 2-73 2-10-5 重试列表 确认和显示生产中所时发生的错误的内容。 2-10-5-1 生产结束后的重试列表显示 1) 未贴片信息 生产结束后，从菜单栏中选择“工具”/“重试列表”/“未贴片信息”，显示如图2 . 1 0 . 5 . 1 . 1 的画 面。 重试列 表最 多可按 发生 顺序显 示160件 。 但即使所有的元件已贴片， 当存在吸取失败的送料器时， 显示如图 2.10.5.1.2 所…
第 1 部 基本编 第 2 章 生产
2-72

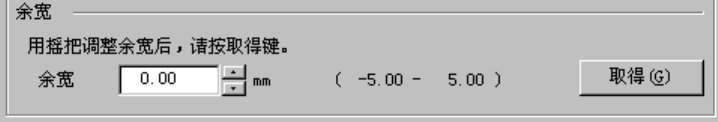

3) 余宽
图 2.10.4.4
① 余宽
用旋转按钮或输入数值来设定基板与传送通道的余宽。
② 装入
用当前的传送宽度减去基板外形尺寸的值作为充裕宽度。使用主机前面的手柄调整后，按
下按钮。
4) 基板传送按钮
呼出基板送入/送出。
5) 宽度返回原点
进行自动基板宽度调整的返回原点。
6) 适用按钮
余宽值适用于生产条件。
第 1 部 基本编 第 2 章 生产
2-73
2-10-5 重试列表
确认和显示生产中所时发生的错误的内容。
2-10-5-1 生产结束后的重试列表显示
1) 未贴片信息
生产结束后，从菜单栏中选择“工具”/“重试列表”/“未贴片信息”，显示如图2.10.5.1.1的画
面。
重试列表最多可按发生顺序显示160件。但即使所有的元件已贴片，当存在吸取失败的送料器时，
显示如图2.10.5.1.2所示的供应装置信息。此外，未吸取、未贴片时，不显示错误。
图 2.10.5.1.1 重试列表显示(未贴片信息)
① 未贴片信息
NO. 显示项目 内容
１ 元件 ID 未能贴片的贴片数据的元件 ID
２ 电路 未能贴片的电路 NO.
３ 步骤 未能贴片的贴片步骤
４ 错误内容 不能贴片的原因
② 错误内容
NO. 显示 发生错误的主要原因
１ 标记识别 区域基准标记识别失败。
２ LA 识别 元件激光识别失败。
３ 元件 异类元件等元件异常。
４ 送料器 送料器供应装置异常。
５ MTC MTC 供应装置异常。
６ 设定 设置等的设定不匹配。
７ MTS MTS 供应装置异常。
８ 共面性 共面性检查异常。
2) 供应装置信息
第 1 部 基本编 第 2 章 生产
2-74
生产结束后，从菜单栏中选择“工具”/“重试列表”/“供应装置信息”，显示如图2.10.5.1.2
的画面。
重试列表最多可显示160件。
图 2.10.5.1.2 重试列表显示(供应装置信息)
① 供应装置信息
NO. 显示项目 内容
１ 供应 未能吸取的供应装置
２ 通道 采用杆式送料器时的通道 NO.
３ 包装形式 未能吸取的元件的包装
４ 元件名 未能吸取的元件名
５ 错误内容 未能吸取的原因
② 错误内容
NO. 显示(发生错误的主要原因)
１ 元件用尽
２ 元件不同
３ LA 重试超次
４ 重试超次
５ 脱机
６ 供应
７ 动作异常
８ 激光识别错误
９ 元件站立
10 移动偏差
11 送料器台架无效
12 码垛机无效
13 托盘无效
14 送料器步调不吻合
15 元件方向异常
16 激光识别角度错误
18 吸取失败
