第 2 部 功能详细编 第 9 章 手动控制
9-17
(4) 窗口类型
利用按钮来选择测量时的窗口类型。
在控制项目中选择了“测量(ONCE)”、“测量(SWEEP)”以外项时，不能进行设定。
图 9-4-1-3-1(b)
(5) 控制按钮
利用控制按钮来执行控制项目。
控制按钮的显示因控制项目而异。
在控制结束时更新状态显示。
1) 真空
控制所选贴片头真空的ON/OFF。
在控制项目的“真空”被选中时，选择“ON(1
)”按钮、“OFF(2)”按钮、“ON/OFF(3)”按
钮或按下“F3”键、“F4”键、“F5”键进行控制。
2) Z 轴调整
对所选贴片头的Z轴坐标进行控制。
吸嘴吸取元件时使用。
在控制项目的“Z轴调整”被选中时，选择“上(1
)”按钮、“下(2)”按钮、“上/下(3)”按
钮或按下“F3”键、“F4”键、“F5”键进行控制。
3) Z 轴微调
对所选贴片头的Z轴坐标进行控制。
将吸取元件移动到激光测量高度时使用。
在控制项目的“Z轴微调”被选中时，选择“上(1
)”按钮、“下(2)”按钮、“LA面(3)”按
钮或按下“F3”键、“F4”键、“F5”键进行控制。
4) 激光初始化
初始化所选贴片头的激光传感器。
选中控制项目的“激光初始化”时，选择“执行(1
)”按钮或按“F3”键控制。
5) 测量(ONCE)
进行所选贴片头的激光测量(ONCE)。
ONCE可获得当前传感器拍摄的阴影信息。在状态显示的第1次位置中显示测量结果。(参见图9
-4-1-3-1)
选中控制项目的“测量(ONCE)”时，选择“执行(1
)”、“LA面(3)”按钮或按“F3”键、“F
5”键进行控制。
第 2 部 功能详细编 第 9 章 手动控制
9-18
6) 测量(SWEEP)
进行所选贴片头的激光测量(SWEEP)。
SWEEP可在检测区域内旋转对象物体，并根据已指定的算法，求出阴影宽度最小部分。测量结
果，在第1次状态显示中显示最初检测出的第1最小宽度，第2次中显示第2次检测出的最小宽
度。(参见图9-4-1-3-1)
在选中控制项目的“测量(SWEEP)”时，选择“执行(1
)”、“LA面(3)”按钮或按下“F3”键、
“F5”键控制。
7) 图像显示
显示所选贴片头的激光传感器的图像数据。
在选中控制项目的“图像显示”时，选择“执行(1)”按钮或按下“F3”键控制。
请确认激光水平值在70以上，而且均匀地聚集在一起。
如果发生急剧下降，或出相数值极低(65以下)的情况，请清扫激光面。
图 9-4-1-3-2 图像显示例
※ 激光水平值：在受光部接收从发光部发出的光时，明亮度用数值 0(暗)～255(亮)来表示。因
此，有脏污等时，水平值会下降。
8) 边缘检查
进行所选贴片头的激光传感器的边缘检查(检测脏污)。
请将贴片头或吸嘴移动到比激光面更上方的位置后进行。
在选中控制项目的“边缘检查”时，选择“执行(1
)”按钮或按下“F3”键控制。
激光水平值
第 2 部 功能详细编 第 9 章 手动控制
9-19
9) 边缘检查显示
对所选贴片头的激光传感器整体进行边缘检查(检测赃污)，显示其数据。
在选中控制项目的“边缘检查显示”时，选择“执行(1
)”按钮或按下“F3”键进行控制。
◇ “边缘检查显示”命令执行时的显示例如下。

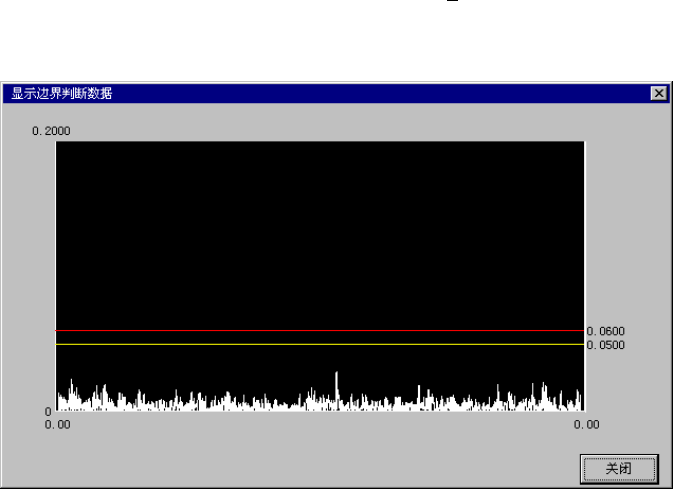

图 9-4-1-3-3 边缘检查显示
与元件检测时相近的状态下可确认激光传感器。边缘检查通过该功能，可更加确切地判断激
光传感器的好坏，而通过图像检查则难以判断。边缘检查的值以无因次数表示，如果超出0.0
6(KE-2060R的右贴片头为“0.08”)，元件的端面到达该位置时，定心将变得不稳定。当超过
0.06(KE-2060R的右贴片头为“0.08”)时，请进行清扫。
(6) 状态显示
控制结束时，显示控制单元的真空的ON/OFF、Z轴坐标、激光测量结果。
■ 进行了错误检查时的结果如下。
最小辉度：当传感器的辉度最低时显示该值。
最大辉度：当传感器的辉度最高时显示该值。
边缘检查：显示进行边缘检查时的最高边缘检查值及其位置。
