第 1 部 基本篇 第 2 章 生产 2-130 Step 15 . 传送通道上“有基板” ，生产中断时传送通道的信息为“无信息”时 选择“停止继续生产”“运行重夹后生产”，则传送通道上的状态显示如下。 图 2.11.12.1.16 传送通道上的状态 ◇ 执行该选择， 则显示重新夹紧画面， 重新夹紧后， 在开始生产前不搬入基板， 执行继续生 产。 此时，由于没有生产中断时传送通道的信息，在重新夹紧后的新生产或重新开始生产中， 有存在次品…
第 1 部 基本篇 第 2 章 生产
2-129
Step⑨～
11 . 当传送通道上“有基板”时，无论生产中断时传送通道的信息如何，选择“停止继
续生产”、“搬入基板后生产”，则传送通道上的状态显示如下。
图 2.11.12.1.13 传送通道上的状态
◇ 执行该选择后，显示基板正在搬出的画面，在基板搬出后开始生产前搬入基板，执行新生
产或重新开始生产。
此时，按照“通道上残留有上次生产的基板”进行动作。
由于搬出的基板有存在次品和误贴片的可能性，所以需要充分加以注意。
Step
12 . 传送通道上“无基板”，生产中断时传送通道的信息为“有基板”时
选择“停止继续生产”“搬入基板后生产”，则传送通道上的状态显示如下。
图 2.11.12.1.14 传送通道上的状态
◇ 执行该选择，则在开始生产前搬入基板，执行新生产或重新开始生产。
Step
13 . 传送通道上“有基板”，生产中断时传送通道的信息为“有基板”或“无基板”时
不能选择“停止继续生产”、“运行重夹后生产”。
但在重新开始生产时可以选择。此时，与无信息做相同处理。
(参见表 2.11.12.1.2
14 )
Step
14 . 传送通道上“有基板”，生产中断时传送通道的信息为“无基板”时
选择“停止继续生产”、“运行重夹后生产”，则传送通道上的状态显示如下。

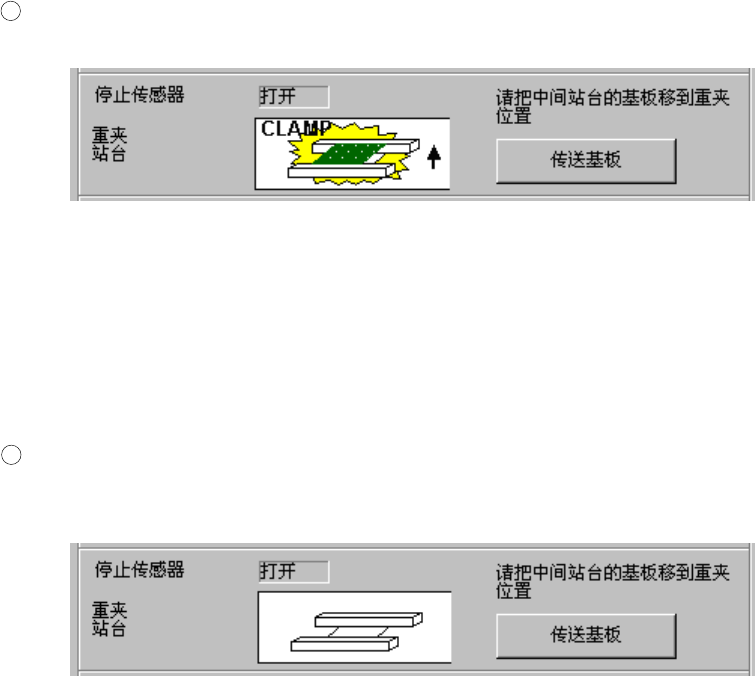

图 2.11.12.1.15 传送通道上的状态
◇ 执行该选择，则显示重新夹紧画面，重新夹紧后，在开始生产前不搬入基板，进行新建生
产或重新开始生产。
重新夹紧后，进行新建生产或重新开始生产，由于可能会出现次品或误贴片，所以请充分
加以注意。
第 1 部 基本篇 第 2 章 生产
2-130
Step
15 . 传送通道上“有基板”，生产中断时传送通道的信息为“无信息”时
选择“停止继续生产”“运行重夹后生产”，则传送通道上的状态显示如下。
图 2.11.12.1.16 传送通道上的状态
◇ 执行该选择，则显示重新夹紧画面，重新夹紧后，在开始生产前不搬入基板，执行继续生
产。
此时，由于没有生产中断时传送通道的信息，在重新夹紧后的新生产或重新开始生产中，
有存在次品和误贴片的危险，所以需要充分加以注意。
Step
16 . 传送通道上“无基板”，生产中断时传送通道的信息为“有基板”时
选择“停止继续生产”、“运行重夹后生产”，则传送通道上的状态显示如下。
图 2.11.12.1.17 传送通道上的状态
◇ 执行该选择，由于传送通道中没有基板，会出现错误。
第 1 部 基本篇 第 2 章 生产
2-131
(2) 没有继续生产文件时
表2.11.12.1.3
StepNo 生产操作
传送通道
上的基板
生产中断
时传送通
道的信息
执行后的操作
(按下开始键后的操作)
① 有 有基板
不能选择基板搬出后生产
② 有 无基板
在基板搬出后重新开始生产前,搬入基板后，开
始新建生产或重新开始生产。
③ 有 无信息
在基板搬出后重新开始生产前,搬入基板后，开
始新建生产或重新开始生产。(需要注意)
④ 无 有基板
⑤ 无 无基板
开始新建生产或重新开始生产。
⑥
搬入基板
后生产
无 无信息
不显示开始生产前处理对话框。
(立即开始新建生产或重新开始生产。)
⑦ 有 有基板
重新夹紧后，在开始生产前不进行基板搬入，
开始新建生产或重新开始生产。
⑧ 有 无基板
不能选择重新夹紧后生产
⑨ 有 无信息
重新夹紧后，在开始生产前不进行基板搬入，
开始新建生产或重新开始生产。(需要注意)
⑩ 无 有基板
11
无 无基板
错误(没有基板。)
12
重新夹紧
后生产
无 无信息
不显示开始生产前处理对话框。
(立即开始新建生产或重新开始生产。)
Step①. 传送通道上“有基板”，生产中断时传送通道的信息为“有基板”时
不能选择“搬入基板后生产”。
Step②. 传送通道上“有基板”，生产中断时传送通道的信息为“无基板”时
选择“搬入基板后生产”，则传送通道上的状态显示如下。
图 2.11.12.1.18 传送通道上的状态
◇ 执行该选择后，显示基板正在搬出的画面，在基板搬出后开始生产前，搬入基板，执行新
生产或重新开始生产。
此时，由于知道生产中断时传送通道的信息，因此将按照“通道上残留有上次生产的基板”
而动作。
