第2部 基本编 第8章 机器设定 8-6 如果指定的吸嘴信息已被登录，则显示如下询问信息。 如果选择“是”，则用FD的相应吸嘴信息来更新原有的数据。 图 8-3-5 吸嘴信息更新询问 如果没有将 FD 插入 FDD 中，或由于使用的 FD 不良而无法读出时，显示下图的追加吸嘴数据 文件夹浏览画面。这里储存了原有的追加吸嘴数据文件。 图 8-3-6 吸嘴数据文件对话框
第2部 基本编 第8章 机器设定
8-5
8-3-2 读取吸嘴数据
使用特别订购的吸嘴时，将特别订购吸嘴的信息追加设置到系统中。
通常用FD来提供追加吸嘴的信息。
追加吸嘴信息的文件格式为“NZL***.ini”的ini文件(“***”为吸嘴编号)。
从菜单栏中选择“文件”/“读吸嘴数据”，则显示“打开吸嘴数据文件”画面。
图 8-3-3 选择读取吸嘴数据
选择指定的文件，按下“打开”按钮，则该文件被注册。
图 8-3-4 打开吸嘴数据文件的画面
可在“已注册吸嘴编号一览(图8-3-2)”中确认已追加的吸嘴编号。
第2部 基本编 第8章 机器设定
8-6
如果指定的吸嘴信息已被登录，则显示如下询问信息。
如果选择“是”，则用FD的相应吸嘴信息来更新原有的数据。
图 8-3-5 吸嘴信息更新询问
如果没有将 FD 插入 FDD 中，或由于使用的 FD 不良而无法读出时，显示下图的追加吸嘴数据
文件夹浏览画面。这里储存了原有的追加吸嘴数据文件。
图 8-3-6 吸嘴数据文件对话框
第2部 基本编 第8章 机器设定
8-7
8-4 显示
根据显示菜单，可选择是否显示工具栏、状态栏（默认为不显示）。
结束机器设置后，状态恢复到默认状态。
可选择显示构成图、设定值一览。
8-4-1 显示构成图
启动机器设置时的显示，为图 8-2-1 初始画面构成图所显示的构成图。按下构成图画面所配置
的按钮，会显示各单元的设置画面。ATC 滑动板、外形汽缸、支撑台、传送挡销的状态以图形
化方式显示。
（１）传感器状态
构成图显示的传感器状态用以下的图形显示。

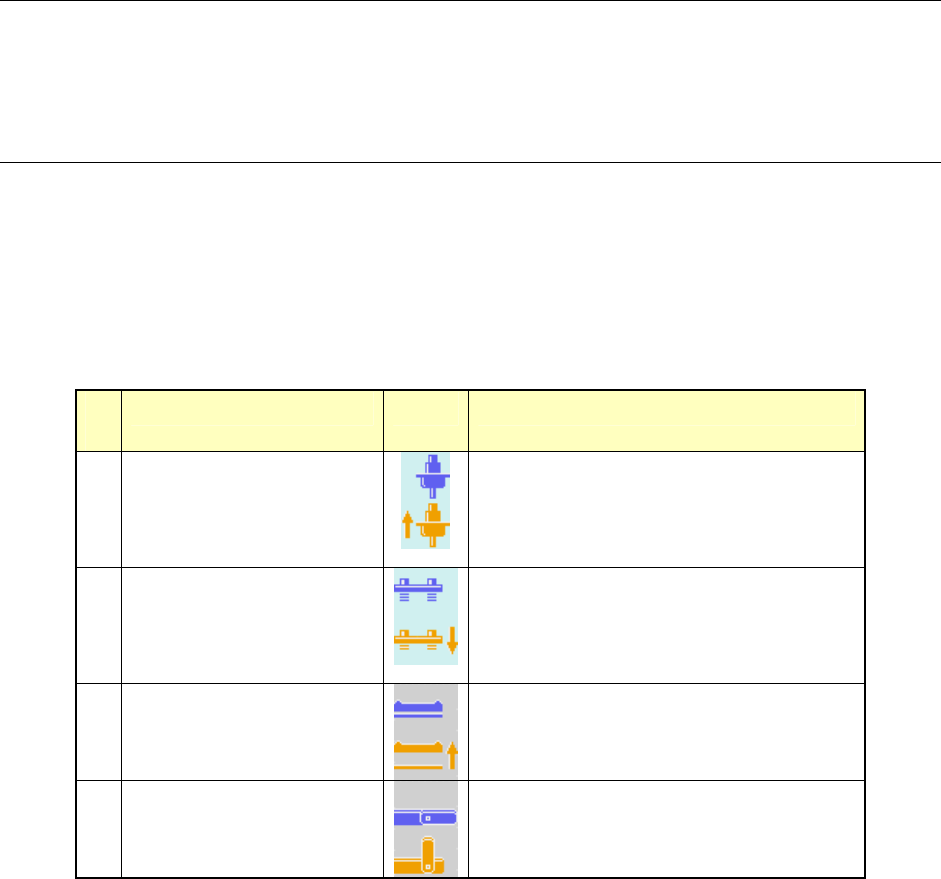

表 8-4-1 显示状态一览表
No
.
显示项目 显示图 显示内容
1 ATC 滑动板
ATC 滑动板关闭。
ATC 滑动板打开。
2 外形基准汽缸 外形基准汽缸 OFF。
外形基准汽缸 ON。
3 支撑台 支撑台 OFF。
支撑台 ON。
4 挡销 挡销 OFF。
挡销 ON。
