第2部 功能详细篇 第12章 选项元件
12-15
12-7-3 安装与拆卸
(1) 将“IC 回收带①”的底面放置在“送料台②”上。
(2) 滑动“IC 回收带①”，将 IC 回收带前面的“定位销⑤”对准“安装板③”的定位销孔。
(3) 将“锁定支架⑦”对准“锁定轴⑥”的 V 型槽后推入，直至顶住“安装板③”。
然后将IC回收带的“电源插头⑧”插入主体的“插头⑨”上，将“ALARM信号插头⑩”插入中
继电缆上。
(4) 拆卸时，一边拉“锁定支架⑦”的拉杆，一边向后拉“IC 回收带①”，然后放开。

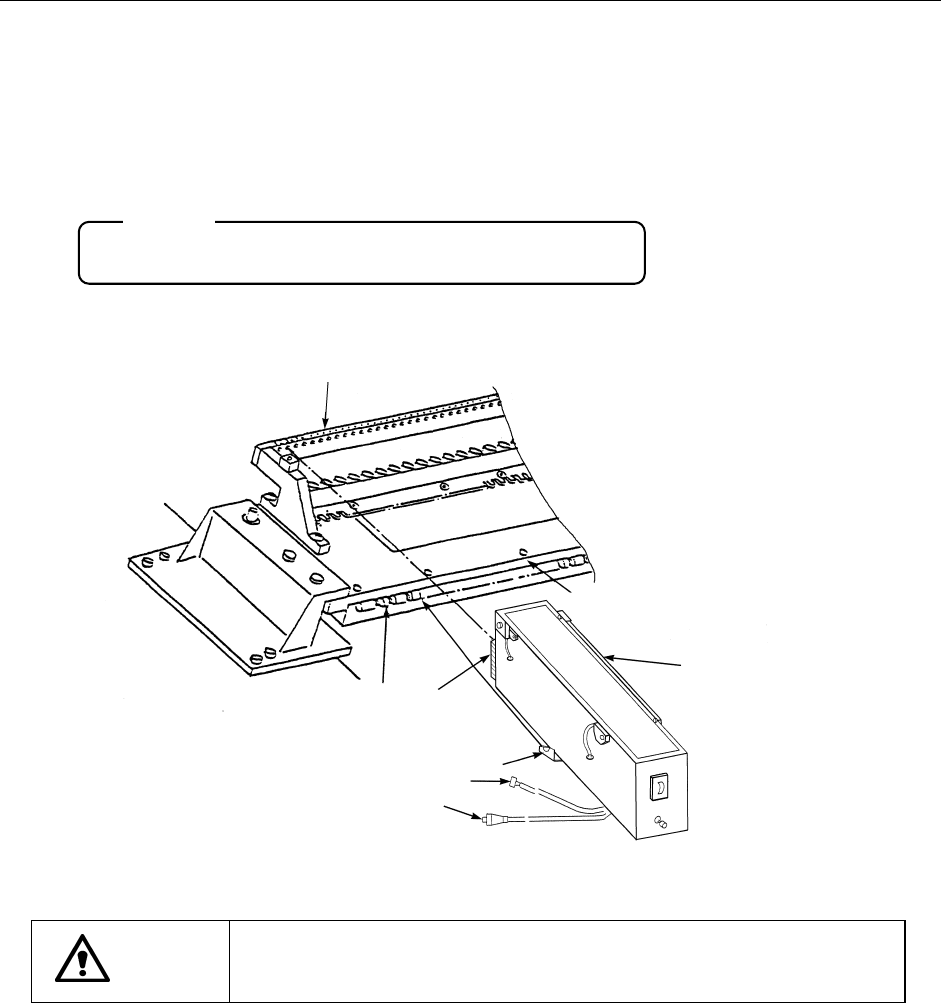

图 12-7-2 安装与拆卸说明图
注意
为了防止伤及人身或装置，请在确认主体已安全停止后，再打开安全护
罩进行作业。
请确认ＩＣ回收带是否悬浮或错位。
注意：
①
②
③
⑤
⑥
⑦
⑧
⑩
第2部 功能详细篇 第12章 选项元件
12-16
12-7-4 动作
(1) 示教
请将IC回收带安装在台架上，示教机器设置的IC回收带的位置坐标。
图 12-7-3 示教说明图
注意
为了防止人身伤害，在操作 HOD 时，请勿将手伸入装置内部，业不要将脸
或头靠近装置。
(2) 基本动作
主机贴片头将IC放置在皮带上，元件探测传感器进行元件检测，0.5秒后移动已设定了传送量
的皮带。
¾ 回收带上堆满IC，装置停止动作时，请将IC从皮带上回收后按下复位开关，重新启动。
注意
· 为了防止伤及人身或装置，回收元件时，请确认主机已安全停止后，再打
开安全护罩进行回收。
· 在送料器台上安装有 IC 回收带的状态下回收元件时，请一边与其他工作人
员确认一边进行作业。
表 12-7-1 用旋转开关 No.设定的 IC 回收数及皮带的传送量
SW,No 设置 1 2 3 4 5 6 7 ８ 9
小于 10 15 20 25 30 35 40 45 50
IC 的尺寸(mm)
大于 － 10 15 20 25 30 35 40 45
皮带传送量(mm) 15 20 25 30 35 40 45 50 55
最大 IC 个数 19 14 11 9 ８ 7 6 6 5
示教位置
光轴
在元件探测传感器光轴
上,示教皮带的中央。
第2部 功能详细篇 第12章 选项元件
12-17
12-8 夹持吸嘴
该吸嘴为激光、图像两用吸嘴，吸取并贴片KE2000系列专用的上底面没有吸取面的元件。
12-8-1 特点
夹持吸嘴为专用吸嘴，通过“固定臂”和“摇臂”的组合，从元件侧面吸取上底面没有吸取
面的元件。可稳定可靠地进行吸取/贴片。
部品
つめ深さ
押し当て位置
②
①
① 固定臂
② 摇臂
图 12-8-1 吸嘴的名称
钩爪深度
①
推撞位置
②
元件
