第1部 基本篇 第4章 生产程序制作
4-197
检查次数
指定检查次数 （1～100 次）。
速度设置
指定确认速度时使用的速度。（检查项目不同，可指定的项目也不同）。
检查按钮（[Ｆ10] 键）
执行检查。
返回按钮（[ESC] 键）
结束检查，返回原画面。
④ 更改吸取偏差
检查时使用的元件吸取位置与实际位置不同时，可以使用 HOD 对吸取坐标进行示教。
也可不采用示教方法，而用手动输入更改坐标。
步骤 1) 把光标移动到 Ｘ 或 Ｙ 坐标上。
步骤 2) 按下 HOD 按钮，示教坐标，按 ENTER 键定位。

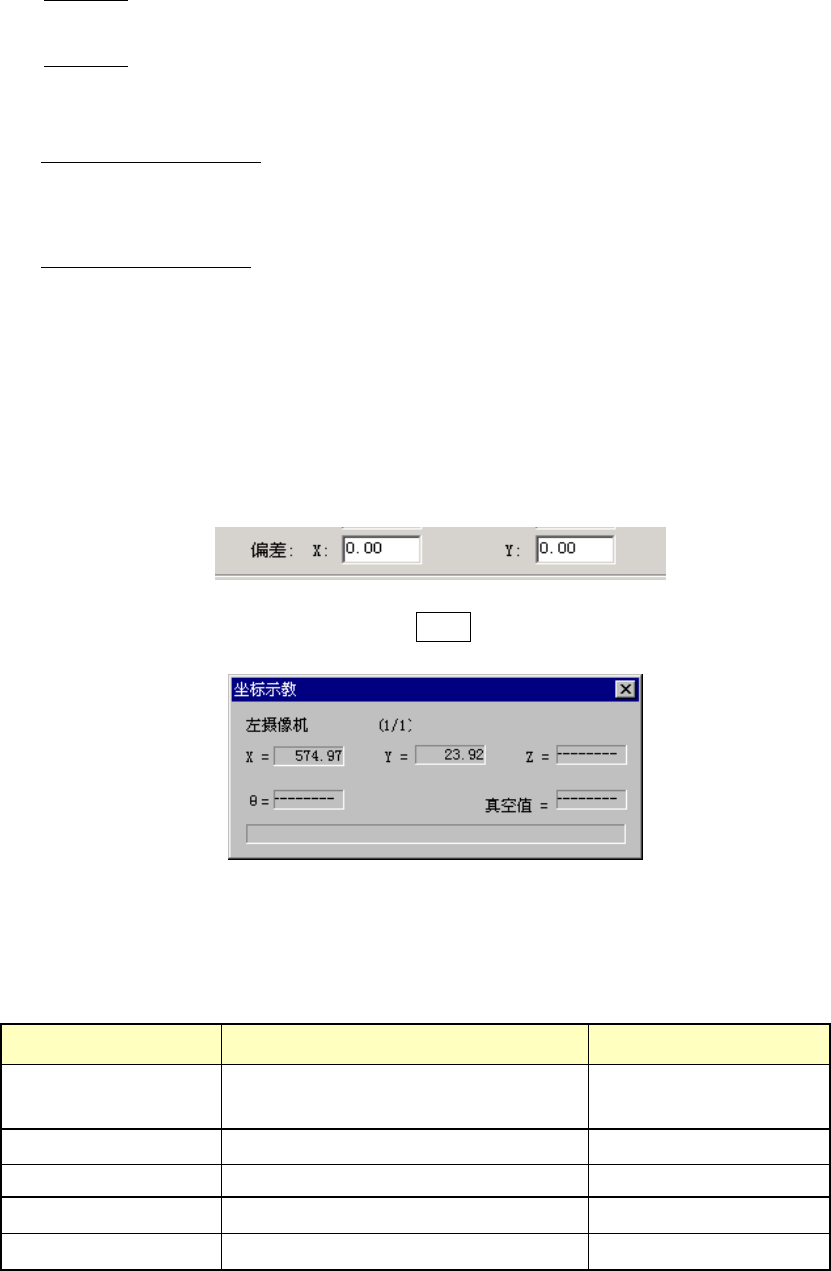

图 4.5.4.3.6-3 示教中对话框
(2) 检查种类
检查项目的功能概要列表如下。
表 4-5-4-3-6-1 检查项目功能概要
检查项目 检查内容 备注
自动（生产动作） 检查运行模拟生产模式时测出的从吸取
到贴装结果偏移量。
XY 检查 XY 移动速度。
吸取 Z 轴上升 检查吸取上升时的上升速度。 只限完成吸取数据时
贴片 Z 轴下降 检查贴装下降时的下降速度。
θ轴（其他） 检查测试外的θ轴旋转速度。
第1部 基本篇 第4章 生产程序制作
4-198
(3) 速度确认中对话框
确认速度时出现下列对话框，显示正在确认速度的元件内容及吸取位置。逐项地实时显示
运行中的内容。
图 4.5.4.3.6-4 运行确认速度时的对话框
若要强行结束时请按<STOP 停止>开关，显示如下对话框后，请从对话框中选择是否结束。
图 4.5.4.3.6-5 是否结束检查的对话框
针对
元件的不同包装方式显示对话框，寻问对 1mm 以下尺寸的元件，在检查前是放回、还
是废弃。
图 4.5.4.3.6-6 检查后的元件处理方法对话框
第1部 基本篇 第4章 生产程序制作
4-199
(4) 检查结果
完成检查后显示如下检查结果对话框。
图 4.5.4.3.6-7 元件数据速度确认结果对话框
① 检测完元件
显示元件内容以及吸取位置。
