第1部 基本篇 第4章 生产程序制作
4-208
3) 正在执行贴片坐标位置摄像机跟踪
刚执行后，在各贴片坐标的跟踪中显示如下的对话框。

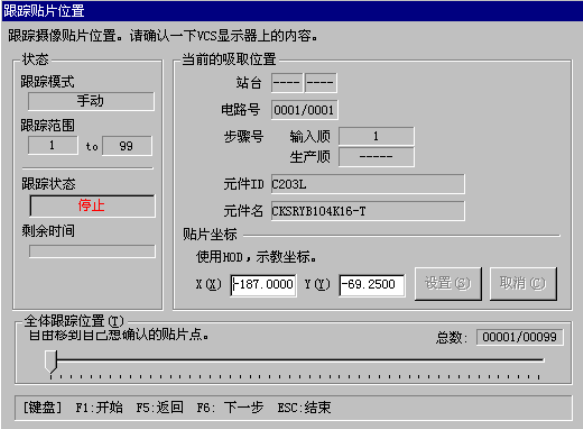

图 4.5.4.4.3-3 正在进行贴片位置摄像机跟踪
① 状态
(1) 跟踪模式
显示用传送方法设定的“手动”或“自动”。
(2) 跟踪范围
当选择所有贴片数据时，显示“最初”、“最后”。当变更了跟踪范围时，显示其编号。
(3) 跟踪状态
“动作中”表示轴正在移动中。“暂停”表示处于自动传送中的暂停中。“停止”表示手
动传送或有意识的停止。“轴待避中”表示正在将轴移动到安全位置。“标记识别中”表
示正在识别IC标记。
(4) 停止剩余时间
显示自动传送中的暂停剩余时间。
② 当前的贴片位置
显示当前的贴片信息。
“站台”在本装置中不显示。
③ 贴片坐标
是跟踪中的贴片坐标。坐标值可用手动输入或通过示教来变更。
④ 设定/取消
通过手动输入或示教而变更坐标值后生效。当按下“设定”时，储存贴片坐标。当不想保
存变更值时，请按下“取消”。
⑤ 整体的跟踪位置
根据跟踪位置的进展情况逐一进行。在停止时，可通过自由移动该滑块返回上一点或进入
下一点。
第1部 基本篇 第4章 生产程序制作
4-209
4) 跟踪时的操作
执行时可使用以下键/开关来控制动作。
操 作 键 盘 操作面板 HOD
跟踪开始 F1 开始按钮 ENTER
跟踪停止 F2 停止按钮 PAUSE
自动示教 F3
移动到前一点 F5 PREVIOUS
移动到下一点 F6 NEXT
验证检查 F7
SOT 检查 F8
数据检查 F9
结束 在停止时按 ESC 在停止时按停止（STOP）按钮 在停止时按 CANCEL
5) 监视器显示
在执行时，每一贴片点都向监视器输出如下信息。
如下表所示，根据元件尺寸，显示在监视器中的元件中心及四角的显示有所不同。
元件尺寸 元件的四角 元件的中心
短边在 4.5mm 以下的元件
用监视器上的窗口框表示。设定了角度的
贴片点通过窗口框本身的旋转来显示。
交叉线的中心
上述元件以外的元件
(大型元件)
分别按照[TOP-L]、[TOP-R]、[BTM-R]、
[BTM-L]的顺序移动到四角坐标上。设定
了角度的贴片点移动到四角旋转过的坐
标上。
四角移动后，最后显示
[CENTER]，移动到中心。
------- PLACE ＸＹ TRACE -------
Station：L 或 R [CENTER]
Cur.No：电路编号
Pla.No：贴片编号
Compo：元件名
Angle：贴片角度
Pos X:坐标 Y:坐标
［CENTER」
表示元件中心
［TOP-L］［TOP-R］［BTM-L］
［BTM-R］
表示元件的四角。
分别表示上左、上右、下左、
下右。
显示从返回原点位置开始的坐标。
表示元件的中心及元件的四角。
第1部 基本篇 第4章 生产程序制作
4-210
6) 跟踪时的坐标示教
当跟踪的坐标与实际不同时，可用HOD进行贴片坐标的示教。
<步骤>
① 将光标移动到 X 或 Y 坐标。
② 按 HOD 装置按钮，进行坐标示教，然后按 ENTER 键确定。

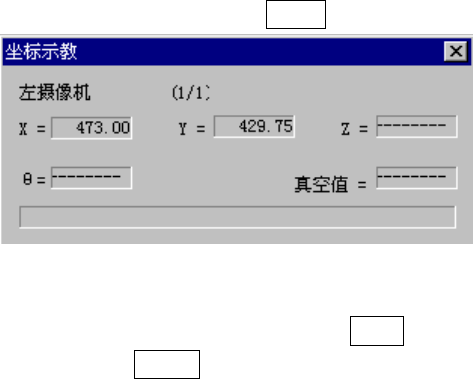

图 4.5.4.4.3-4 正在进行示教
③ 要使确定的坐标值有效时，按下<设定>或再次按下 ENTER。
返回坐标时，按下<取消>或CANCEL。
在操作选项中设定 [放大数字]时，可将像机拍摄的画像放大在 VCS 监视器上显示。
在上述步骤②中，按 1 次 HOD 的 WINDOW 按钮时，可进行普通窗口示教。
继续按下第 2 次 WINDOW 按钮时，切换为放大显示的示教窗口。
元件外形尺寸的长边为 2.26mm 以上时，不论操作选项的设定如何，都不能放大显示。而且，贴
装角度 + 电路角度为 0 / 90 / 180 / 270°以外时，也不能放大显示。
可根据元件的外形尺寸，切换放大比例：
选中放大４倍时：・
长边尺寸为 2.25～1.11mm 时 ，放大 2 倍显示。
长边尺寸为 1.10～0.01mm 时，放大 4 倍显示。
・不选中放大４倍时：
长边尺寸为 2.25～0.01mm 时，放大 2 倍显示。
