第2部 功能详细篇 第11章 自动校准
11-5
测量内容
① 获取底板架的温度，计算校正参数。
图 11-2-1-1 (b)
测量结束。
重复测量时，请选择“运行”。
结束时，请选择“OK”。
当 XY 轴停止精度校正参数已改变时，需进行返回原点。
警告
单击“运行”后，轴会移动。单击“运行”前,请务必确认装置内部无人作
业。此外，为了避免人身伤害，在运行过程中，切勿将手放入装置内部，也
不要将脸和头靠近装置。
注意
第2部 功能详细篇 第11章 自动校准
11-6
11-2-2 激光传感器高度
设置从基板上方看到的各激光传感器的高度。
当频繁发生激光识别错误时，确认生产程序的“元件数据”，然后重新设置机器设置的
“ATC吸嘴分配”。即使这样也不能改善时，请重新设置“激光传感器高度”。
重新设置“激光传感器高度”后，务必重新设置“ATC吸嘴分配”。

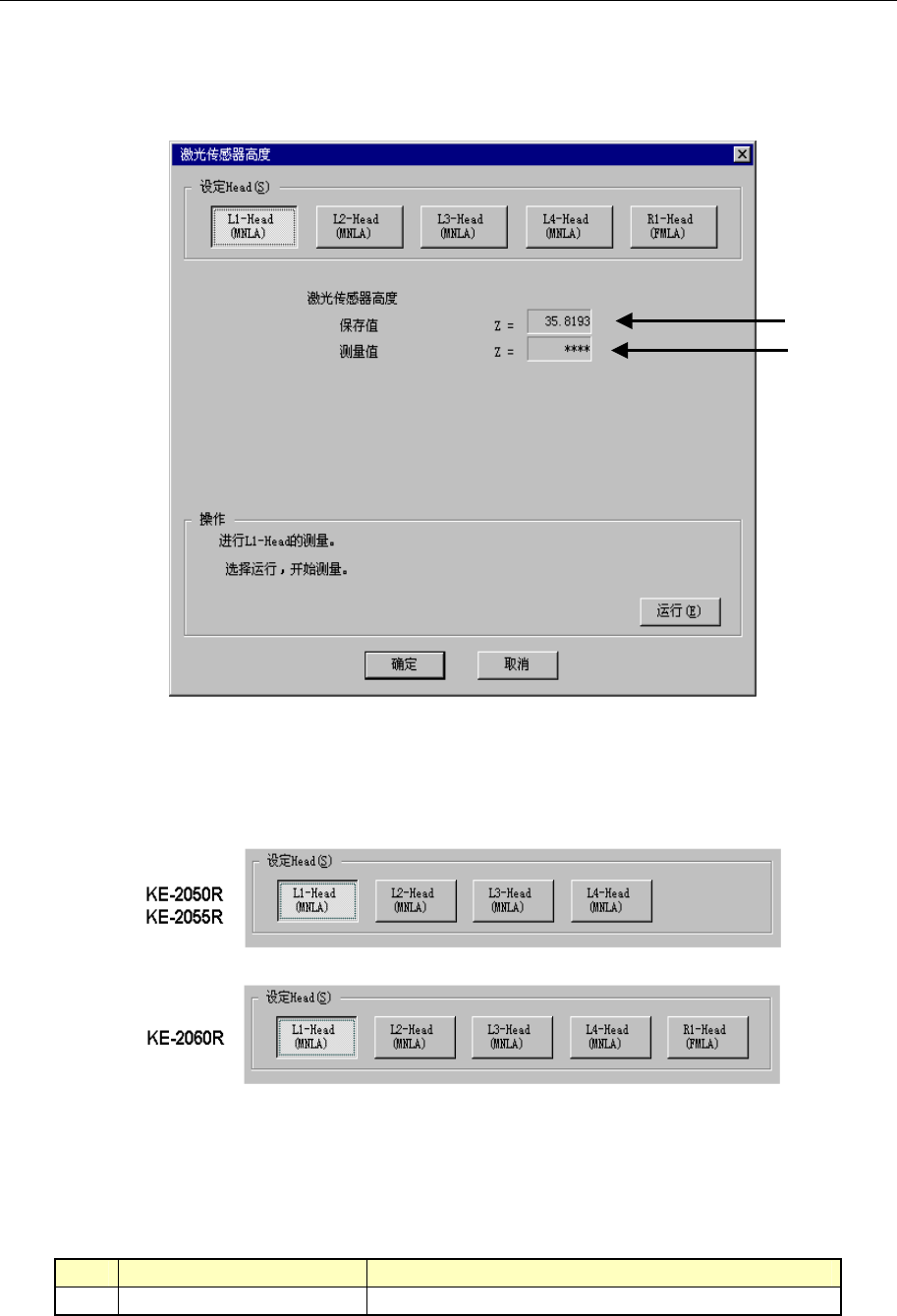

图 11-2-2-1 激光传感器高度
设置贴片头
用复选框按钮选择设置对象贴片头（只能选择一个）。
不能选择没有在机器设置的“使用组件”设置中选择(不使用)的组件。
图 11-2-2-2
(1) 设置项目
No. 项目 设置的内容
1 激光传感器高度 从基板上面所看到的激光传感器高度
(选择左１贴片头时)
(测量到的高度)
(设定的高度)
第2部 功能详细篇 第11章 自动校准
11-7
(2) 设置方法
按照操作内的指示，对“设定Head”中用复选框按钮选中的贴片头进行设置。
1) 如果选择“确定”，则设定值生效。(此时不保存。)
2) 如果选择“取消”，则设定值无效。
操作方法
按照指示进行操作,将自动获得设定值。

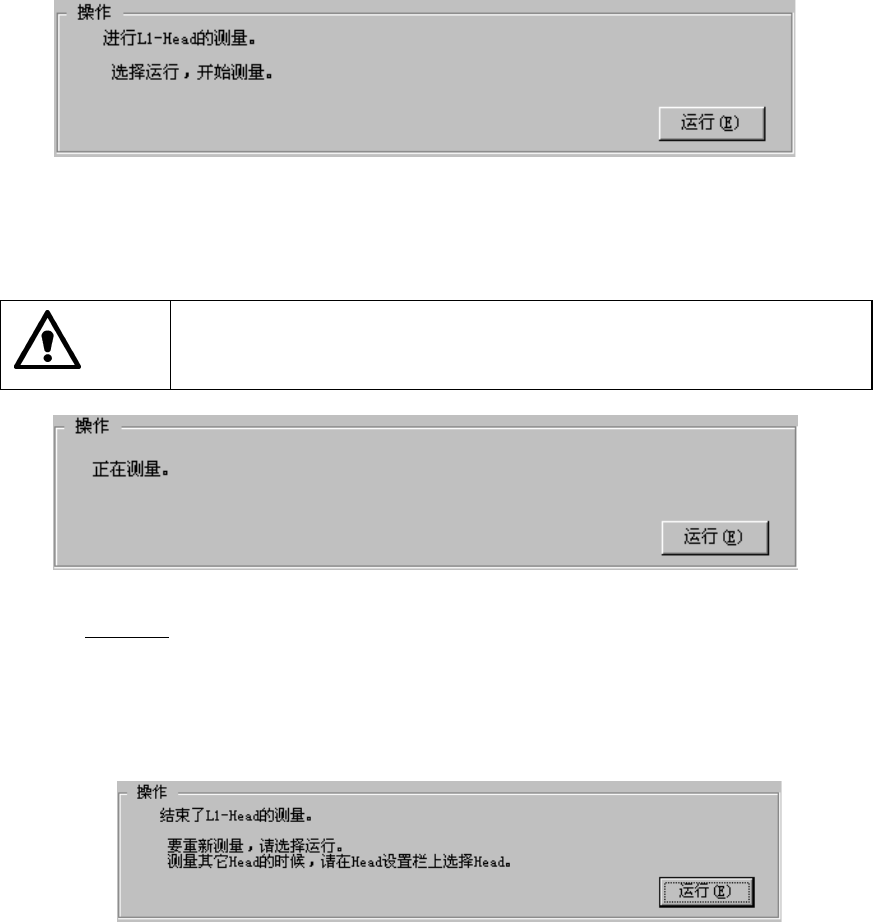

图 11-2-2-3
选择“设定Head”贴片头，选择“运行”。
选择“运行”，则安装500、501或502吸嘴，自动测量激光传感器高度。
警告
单击“运行”后，轴会移动。单击“运行”前,请务必确认装置内部无人作
业。此外，为了避免人身伤害，在运行过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
图 11-2-2-4
测量内容
① 将500、501或502吸嘴安装在设置贴片头上。
未在ATC上设置吸嘴时将会出错。出错时，请用机器设置的“ATC吸嘴分配”来分配
吸嘴。
② 通过激光传感器校准来测量激光传感器高度。
图 11-2-2-5
测量结束。
· 重复测量时，请选择“运行”。
· 测量别的贴片头时，通过“设置贴片头选择”来选择贴片头。
变更“设置贴片头”,则将显示初始画面。
结束时，请选择“OK”。
