第1部 基本篇 第4章 生产程序制作
4-101

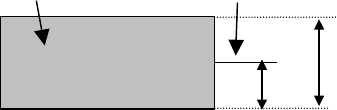

⑤ VCS聚焦高度
是有关识别时元件高度的偏移值。引脚高度因和元件底面的高度有大的变化，所以在 VCS
焦点(聚焦)不一致时输入。
元件 引脚
⑥ 放置偏移量(贴片偏移)
图像定心的中心位置和贴片位置不同时，请将其差作为偏移值输入。
⑦ 移动控制(姿态控制)
是在“吸取位置”和“VCS 上”中的速度、高度的设置项目，但目前 VCS 上不进行姿态控
制(旋转等)。目前在 VCS 上旋转到要识别的姿态后，移动到 VCS 上。
因此，“VCS 上”的项目无效。
另外，有关“吸取位置”，也仅是“高度”
※
有效。
※“吸取位置”的“高度”：吸取后转移到识别角度时的高度的偏移值。
⑧ 高度检查
是有关引脚悬浮检查(选项)的设置，目前没有使用。
A
B
A：VCS 聚焦高度
B：元件高度
第1部 基本篇 第4章 生产程序制作
4-102

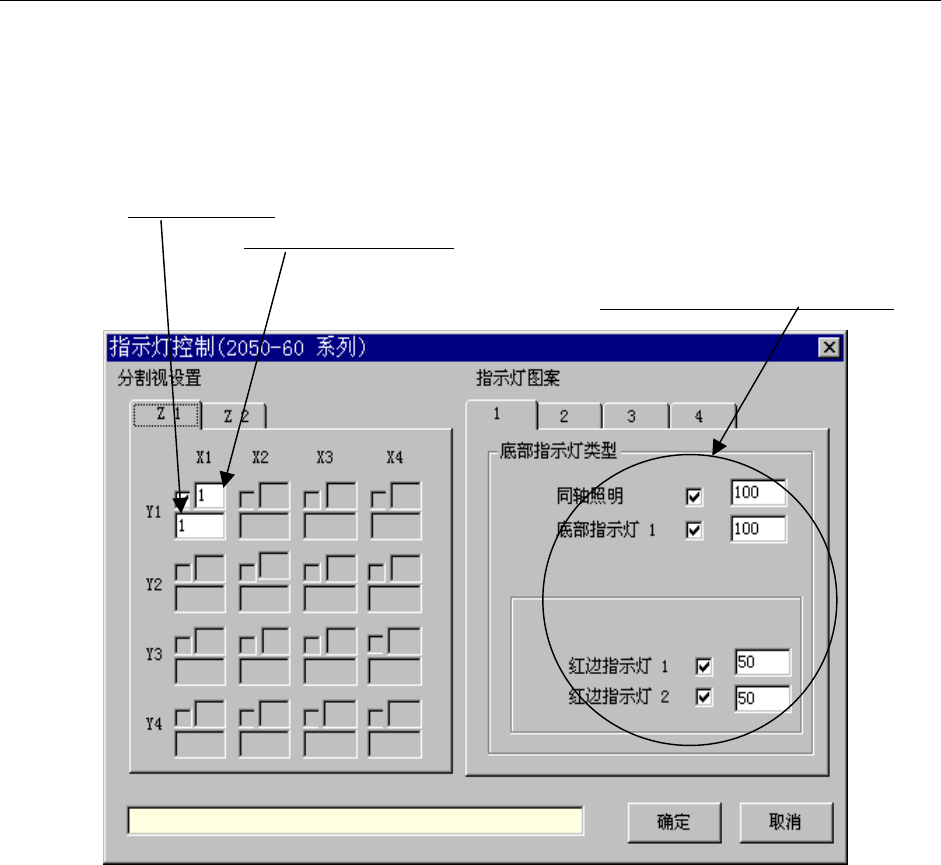

4-3-7-6 指示灯控制（照明控制数据）
可指定用VCS识别时的照明控制(下图为不进行分割识别时的例子)。
① 分割视野设置
在进行分割识别时，显示其等分数(目前最大为 4 次)。
“Z2”现在没有使用。
照射图案的编号
(照射图案有多个时，指定其编号)。
分割识别时的识别顺序
。
画面显示因照明的种类而不同。
图 4.3.7.6.1 照明控制数据
② 指示灯图案
可设置各 LED 的亮度。
亮度以 100 为基准、可设置 20(暗)～200(明)范围内的亮度，一般请使用初始值。
第1部 基本篇 第4章 生产程序制作
4-103
4-3-7-7 VCS 的构造
用于KE-2050R、2060R元件的照明大致分为以下3种：
●反射照明(标准照明时为红色)
●侧面照明(BGA、FBGA用照明，为蓝色、红色)
●透射照明(特殊照明，为绿色)
1) 反射照明(参见图 4-3-7-7-1、图 4-3-7-7-2)
是由同轴照明(半透镜照明)、下方照明，红色侧面照明(上下层)3个照明区构成的红色照明。
是除去BGA元件的默认照明，由于是从3个方向照明，因此即使象镜面引脚、镀锡引脚等很难
检测的引脚，也不易受引脚材质、加工、涂层的影响，可进行稳定的元件摄像。
2) 侧面照明(参见图 4-3-7-7-1、图 4-3-7-7-2)
是用基板型BGA(FBGA)
※1
进行识别焊球的照明。从球的横向进行照明(通常为蓝色)。
此外，侧面照明有通常的蓝色侧面照明(上下层)和红色侧面照明(上下层)
※2
，但蓝色侧面照明
和红色侧面照明不能同时亮灯。
※1 基板型BGA： 为一般的BGA，球体明亮，背景为暗色。与此相反，背景颜色明亮的BGA
被称为陶瓷型BGA。
※2 红色侧面照明： 在基板型BGA(FBGA)的背景上(保护层和插入件)，使用蓝色材料的元件，
在蓝色侧面照明下，当背景发光时使用该照明。
3) 透射照明(参见图 4-3-7-7-1、图 4-3-7-7-3)
反射照明是把不能识别的不发光元件，用元件的阴影图像来定心的照明。由配置在VCS前后的
VCS透射照明前后，以及配置在VCS左右的VCS透射照明左右2个照明块所构成的绿色照明。
