第 1 部 基本编 第 2 章 生产
2-97
② 整体进展情况
显示当前的进展情况。
图 2.10.6.3.5 进展情况显示
强行中止检查时，请按停止按钮。显示如下信息。单击“是”，中断检查。
图 2.10.6.3.6 检查结束确认
检查结果为“‘OK’以外的错误时”，显示如下的确认。单击“是”，进入单独检查模式。
图 2.10.6.3.7 连续检查错误
指定的全部元件的检查结束后显示如下画面。
单击「确定」。
图 2.10.6.3.8 检查结束
第 1 部 基本编 第 2 章 生产
2-98
4) 单独检测激光高度
当在连续检查中出现错误进入单独检查时，显示如下的激光高度单独检查画面。
选择“单独检查”按钮进行检查，检查结束后显示检查结果。
选择“检测”按钮进行检查，检查结束后显示检查结果。

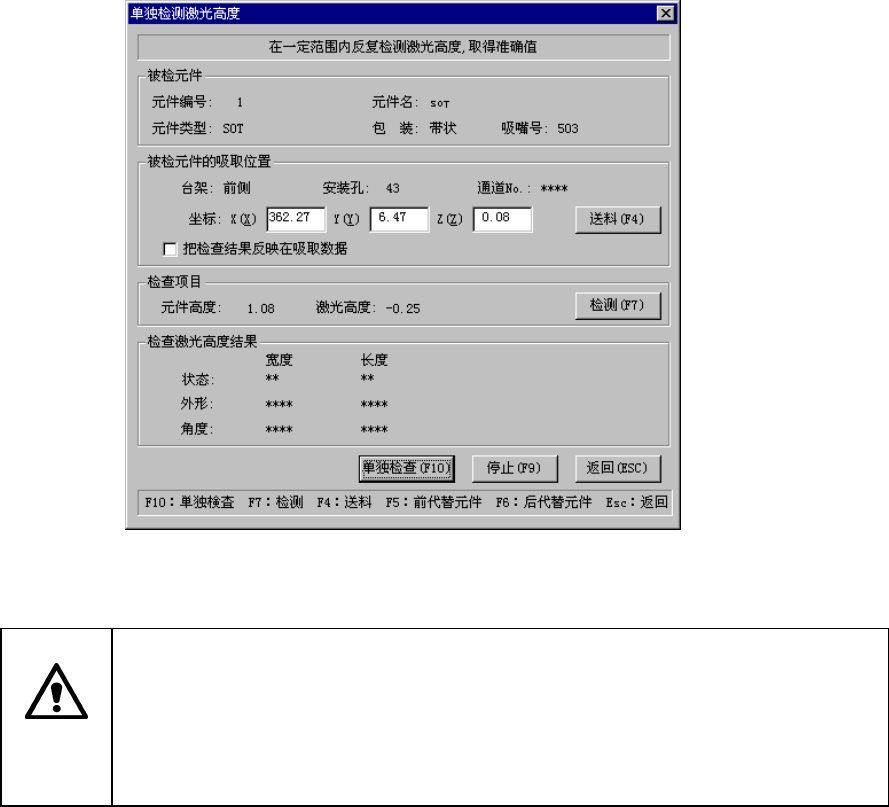

图 2.10.6.3.9 激光高度单独检查
注意
按下“单独检查”或“检测”，贴片头立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近装置。
在按下“单独检查”或“检测”，请务必确认装置内部无人作业。
在按下“单独检查”或“检测”前，请确认装置附近没有会受到人身伤害的人。
在按下“单独检查”或“检测”前，请确认装置内部没有安装、安放会妨碍装置运
行的物体(调整工具等)。
第 1 部 基本编 第 2 章 生产
2-99
(1) 所检查的元件
显示元件内容及吸取位置。
(2) 检测元件的吸取位置
显示吸取元件的吸取位置的内容。
可通过HOD的“NEXT”、“PREVIOS”或“F5”键、“F6”键改变对前代替元件及后代替元件
的吸取位置。
● 送料器
敲打一下送料器，送出元件(32mm纸带除外)。
● 将吸取数据中反映在示教结果中
选择是否在吸取数据中反映使用HOD示教的结果。不选时，坐标仅适用于此次吸取时。
(3) 检查值
显示进行检查元件的激光高度及元件高度。
(4) 检测
检测激光高度。
单击“检测”显示如下画面。

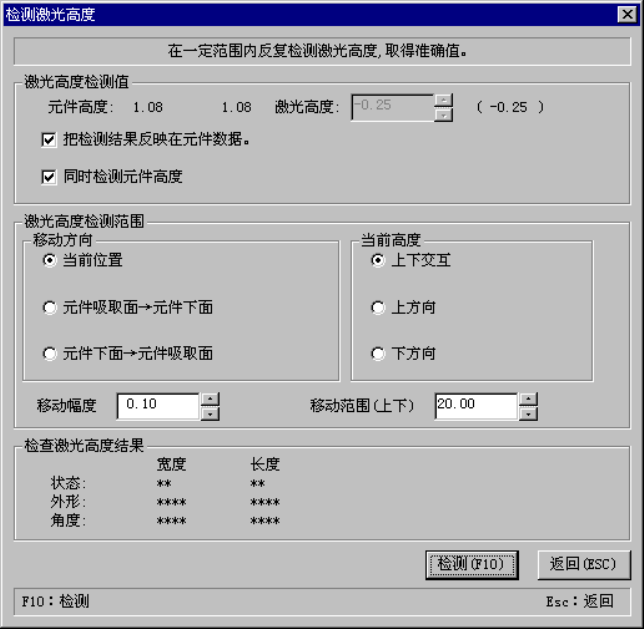

图 2.10.6.3.10 激光高度检测
