第1部 基本篇 第2章 生产
2-43
2-8-3 生产开始
指定生产条件，按下操作面板的<START>开关。
按下<START>开关开始生产后，显示操作选项中的设置所对应的生产状态画面（参见2-8-3-1
生产状态）或生产设备状态画面（参见2-8-3-2 生产设备状态画面）。
如果在按下<START>开关时原点定位尚未完成，请按下<HOME>键进行原点定位后，再次按下<S
TART>开关。
注意
按下<START>开关，贴片头立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近装置。
在按下<START>开关前，请务必确认装置内部无人作业。
在按下<START>开关前，请确认装置附近没有会受到人身伤害的人。
在按下<START>开关前，请确认装置内部没有安装、安放会妨碍装置运行的物体(调整
工具等)。
注意
如果从未进行过送料器台架识别(在返回原点后，或升起、降下台架后)，则在移动吸
取位置前，自动进行送料器台架识别。此时，由于贴片头会横跨供给装置的上方，因
此请勿将手、脸等靠近或伸入装置中。
第1部 基本篇 第2章 生产
2-44
2-8-3-1 生产状态
按下<START>开关，生产开始后，如果在操作选项的“生产（显示）”标签中没有选中“生产
中显示设备画面”选项，则显示生产状态。
画面显示根据“工具”/“操作选项”的“生产(显示)”标签的设定(是否选中“用大号字体
显示生产基板的数量”)而不同。(参见第7章 操作选项)
◇ 通常的生产状态显示画面

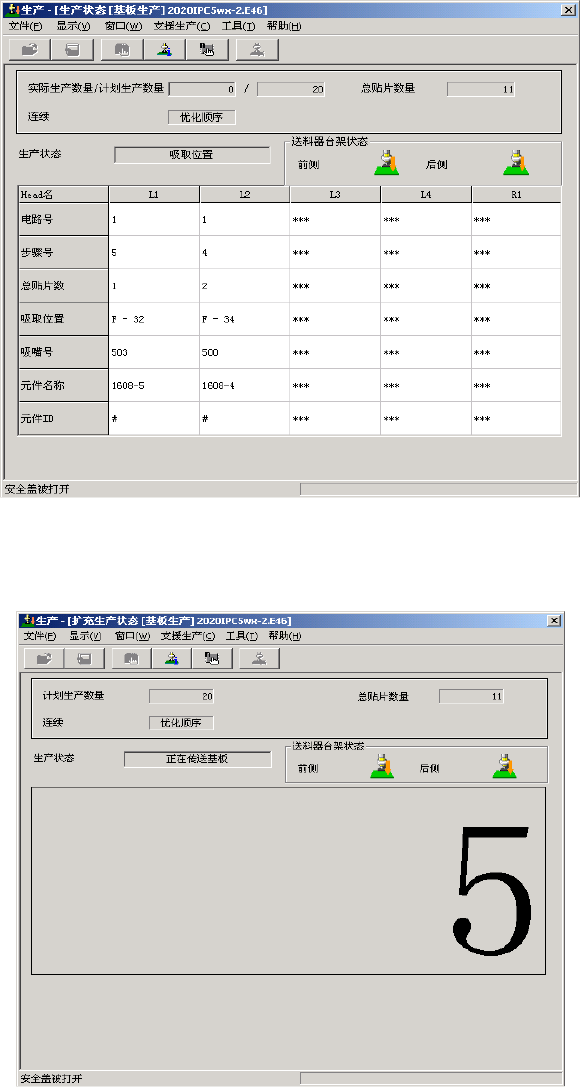

图 2.8.3.1.1 生产状态显示画面
◇ 当在操作选项的“生产(显示)”标签中选中“用大号字体显示生产基板数量”项时。
图 2.8.3.1.2 生产状态显示画面(放大显示)
第1部 基本篇 第2章 生产
2-45
① 实际生产数量/计划生产数量
计划生产数量：在生产条件中所设定的计划生产数量。
实际生产数量：显示实际生产的数量。
操作选项的“生产(显示)”标签中的“累计生产基板数量”项被选中时，从生产基板数量
的实际数量开始计算。
操作选项的“生产(显示)”标签中的“倒计生产基板数量”项被选中时，显示的生产实际
数量为剩下的数量。
② 总贴片点数
1张基板上的所有贴片点数。
③ 序列
显示当前正在进行的贴片序列(输入顺序或最优化顺序)。
④ 生产状态
显示当前的生产状态。具体内容如下。
显示文字 状态
基板传送中 传送正在基板
VCS 识别中 正在进行 VCS 标记的识别处理(仅限于 KE-2055R、2060R)
区域坐标点识别中 正在进行区域坐标点的识别处理
BOC 标记识别中 识别正在 BOC 标记
坏标检测中 正在检测坏标
贴片位置 正在进行元件的贴片，或正在向贴片位置移动
吸取位置 正在进行元件的吸取，或正在向吸取位置移动
共面识别中 正在识别共面性
吸嘴安装中 正在安装吸嘴，或正在向吸嘴安装位置移动
吸嘴返回中 吸嘴正在返回，或正在向吸嘴返回位置移动
元件废弃中 正在废弃元件，或正在向元件废弃位置移动
台架标记读取中 正在读取台架标记
基板传送回避位置移动中 正在向基板传送回避位置移动
其他位置 正在进行其他操作
⑤ 通道编号
显示贴片头所吸取贴片的元件的通道编号。
⑥ 阶段编号
显示贴片头所吸取贴片元件的“贴片数据”顺序。(因输入顺序与最优化顺序而异)
⑦ 总贴片点数
显示1张基板上的贴片点数。(最大值为贴片点数 × 电路数)
⑧ 吸取位置
显示贴片头吸取的贴片头编号。
使用 MTC 元件时，由于 MTC 自身在进行元件用尽时的层检索，有时显示的层会不一样。
⑨ 吸嘴编号
显示贴片头上安装的吸嘴编号。
⑩ 元件名称
显示贴片头将吸取的元件名。
注意：
