第2部 功能详细篇 第12章 选项元件
12-10
12-4 FPI(送料器位置指示器)
FPI位于送料器台的号码标签(表示送料器类安装位置的号码标签)的前方，号码标签的位置编
号上有一对一的LED，通过LED的亮灯和闪烁，可直观地得知送料器的安装位置和元件供应情
况。
FPI地功能表示如下。
表 12-4-1
机器状态 LED 状态 功能
闪烁 显示用生产程序指定的送料器安装位置(定位销插入孔)(编号)。
准备更换时
亮灯 显示要安装的送料器在送料器台上所占的范围。
基板生产时 闪烁
如果任意送料器的剩余元件数低于用生产程序的元件数设定所输
入的警告级别(为了得知元件剩余数不多而设置的数值)，则将通
过相应送料器安装位置的 LED 闪烁来告知哪个送料器的元件剩余
数不足。
元件用尽时 亮灯
在基板生产时，如果任意的送料器的用生产程序的元件数设定所输
入的初始值剩余数为 0，则将通过相应送料器安装位置 LED 的亮灯
来告知哪个送料器元件用尽。
使用手动控
制时
送料器定位销
ON：亮灯
OFF：熄灯
如果用手动控制的送料器定位销控制来进行带式传送动作或单纯
的定位动作，则可通过使控制位置上各送料器定位销的 LED 与送
料器定位销的动作进行连动并使其闪烁，从而显示正在控制哪一
位置的定位销。
为了显示供件的剩余数和元件用尽，必须在基板生产的数据切换的元件设定中，正确输入与
送料器内供应元件数相同的数或与此相当的数量，否则将不能正确显示。
注意:
第2部 功能详细篇 第12章 选项元件
12-11
12-5 坏板标记传感器
1) 坏板标记的颜色及大小
a) 在经过抗腐蚀加工的基板上，使用大于φ2.5mm且有光泽的白色标记。
b) 在白色的陶瓷基板上，使用大于φ2.5mm的黑色标记。
标记过小或出现飞白时，将无法进行检测。因此请清晰地进行标记。
2) 显示坏板标记传感器的外观。关于安装位置的详细内容，请参照贴片头部分的说明。

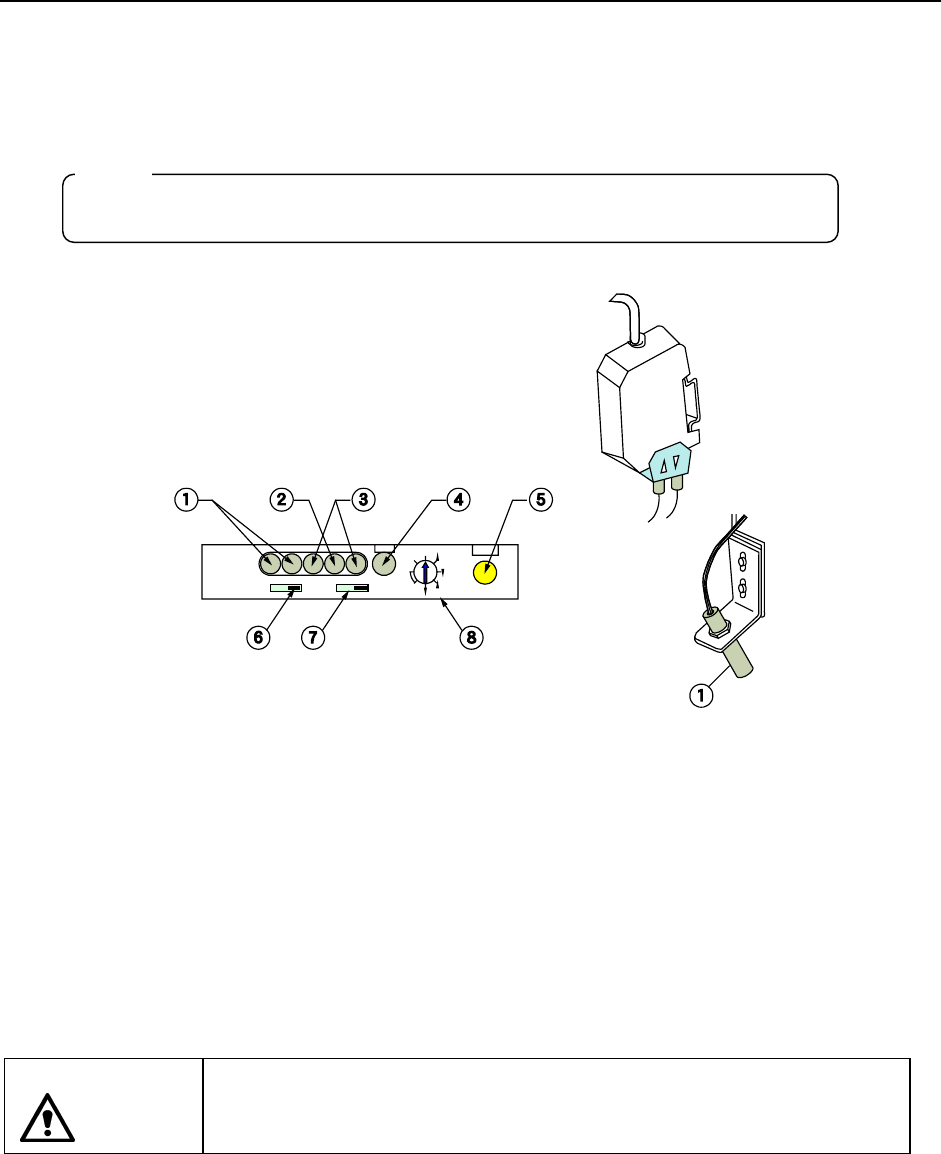

图 12-5-1
①反光等级显示 ⑤SET按钮
②入射显示 ⑥输出计时器转换开关
③余量显示 ⑦输出模式转换开关
④SET显示 ⑧模式开关
3) 坏板标记传感器灵敏度的调整方法
请参照“机器设置”的“8-4-10-10 坏板标记传感器示教”。
注意
请由受过本装置操作培训的人进行操作。
为了避免工作人员以外的人误操作引起意外启动，请充分注意周围各种情况
后进行安装作业。
注意:
第2部 功能详细篇 第12章 选项元件
12-12
12-6 统一更换台
3
6
8
1
5
4
12
11
14
13
15
2
10
9
7

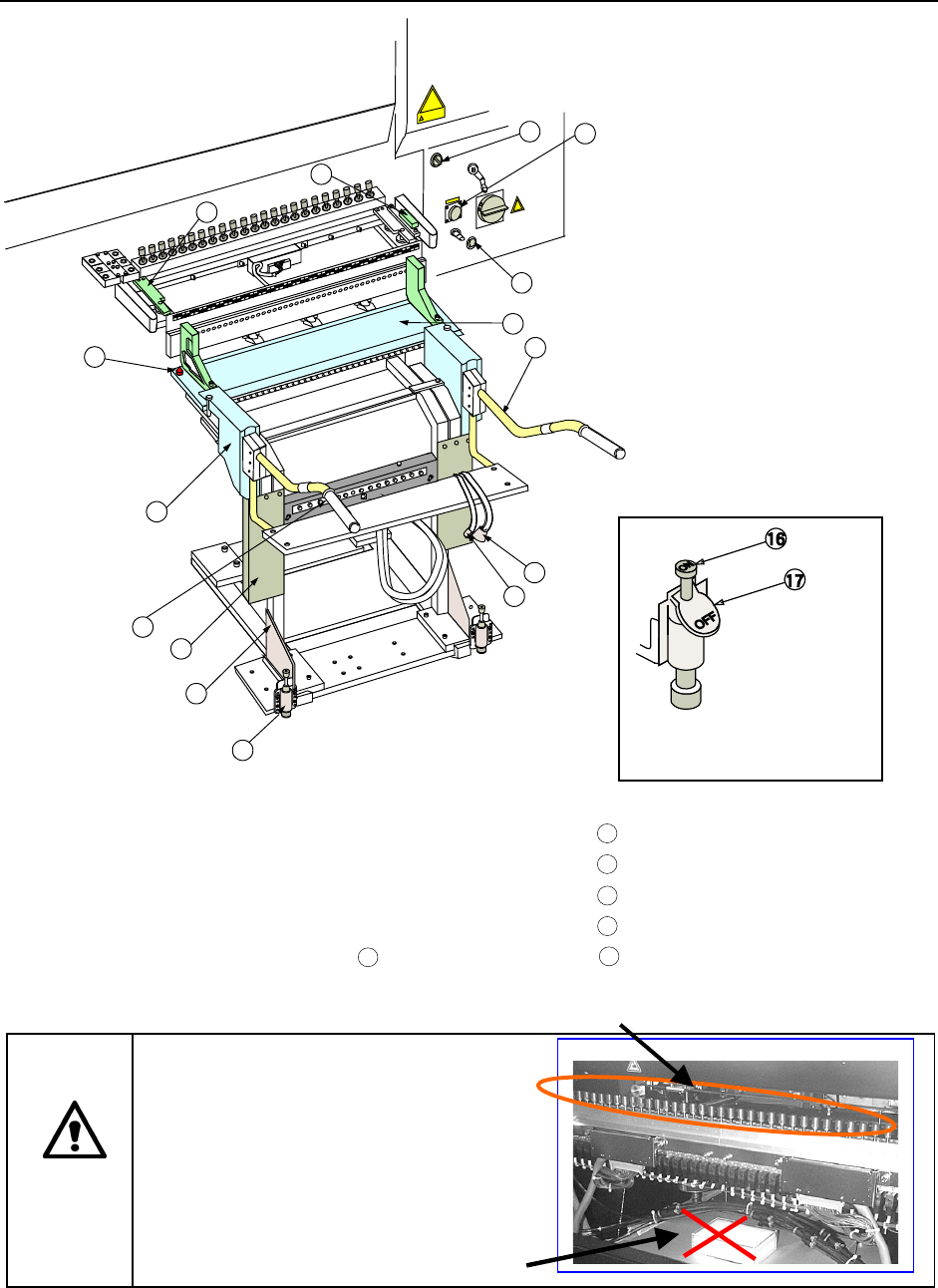

图 12-6-1
① 统一更换台 ⑦ 集电器
13
电源
② 送料台 ⑧ 集电器止动板
14
选择器
③ 连接器支架 ⑨ 送料器插头
15
凹连管节
④ 集电器手柄 ⑩ 气动耦合器
16
锁紧踏板
⑤ 集电器挡块
11
升降机 17 解锁踏板
⑥ 台架定位销 ⑫
台架挡块
注意
图 12-6-2 集电器挡块
在驱动气缸下面注意不要放工具或其
他物品。否则在升降机下降时，与驱动
气缸接触，不仅会损伤放置的东西，还
会损坏机器尤其会损坏连接器支架，可
能引起短路，容易发生火灾。
驱动气缸
绝对不要放物品
