第 1 部 基本篇 第 2 章 生产
2-159
2-12-3 简易准备
简易准备功能指的是，在生产准备阶段进行的确认、调整，其操作是在生产画面的菜单中选择
进行，具有良好的操作性。
可以实行的项目有：吸取位置的确认、传送的微调整、ATC 的吸嘴分配重新取得、基准针的重
新示教、贴片头的退避、ATC 板的开关。
2-12-3-1 简易准备菜单
在菜单栏中选择“支援生产”-“简易准备”，显示“简易准备”对话框。
简易准备对话框由“传送”、“供给装置”及“其他”标签构成。

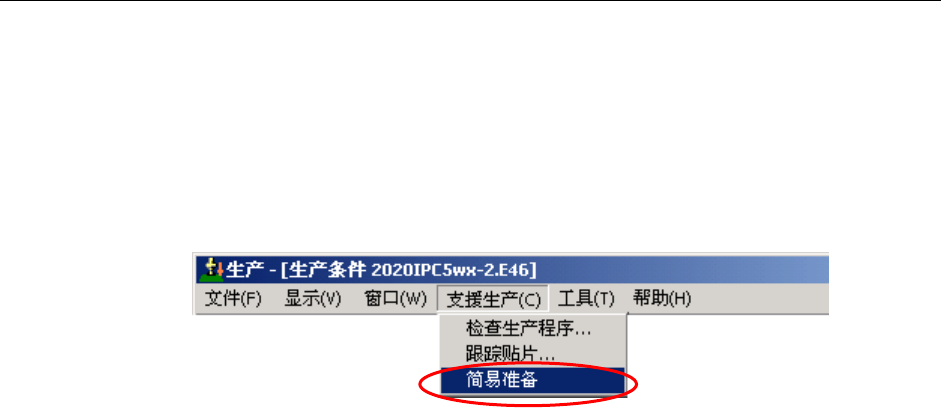

图 2-12-3-1-1 简易准备菜单
注意: 只有在生产开始前的生产空运行状态时，才能选择简易准备菜单。
第 1 部 基本篇 第 2 章 生产
2-160
2-12-3-2 传送标签
图 2-12-3-1-2 简易准备对话框（传送标签）
在传送标签中可以进行以下设置、控制。设置、控制的详细内容，请对应项目，参见《第 8 章
机器设置》及《第 9 章 手动控制》。
区分 设置、控制 内容
基准针、从动针位置 可以用与机器设置相同的操作，设置基准针、从动针的位置。设置基准位置
外形基准位置 可以用与机器设置相同的操作，设置外形基准的位置。
传送操作 可以用与手动控制、机器设置的选择弹出菜单相同的操作，实
行传送的简易准备。
个别控制 可以用与在手动控制中的个别控制相同的操作，个别控制传
送。
基板固定解除 可以用与手动控制相同的操作，解除基板的固定（夹紧）。
传送控制
自动调整基板宽度 可以用与手动控制相同的操作，调整基板的传送宽度。
在“传送”标签中，按下设置或控制项目的按钮，显示按钮所对应的设置或控制用对话框，进
行相应的设置、或控制操作。

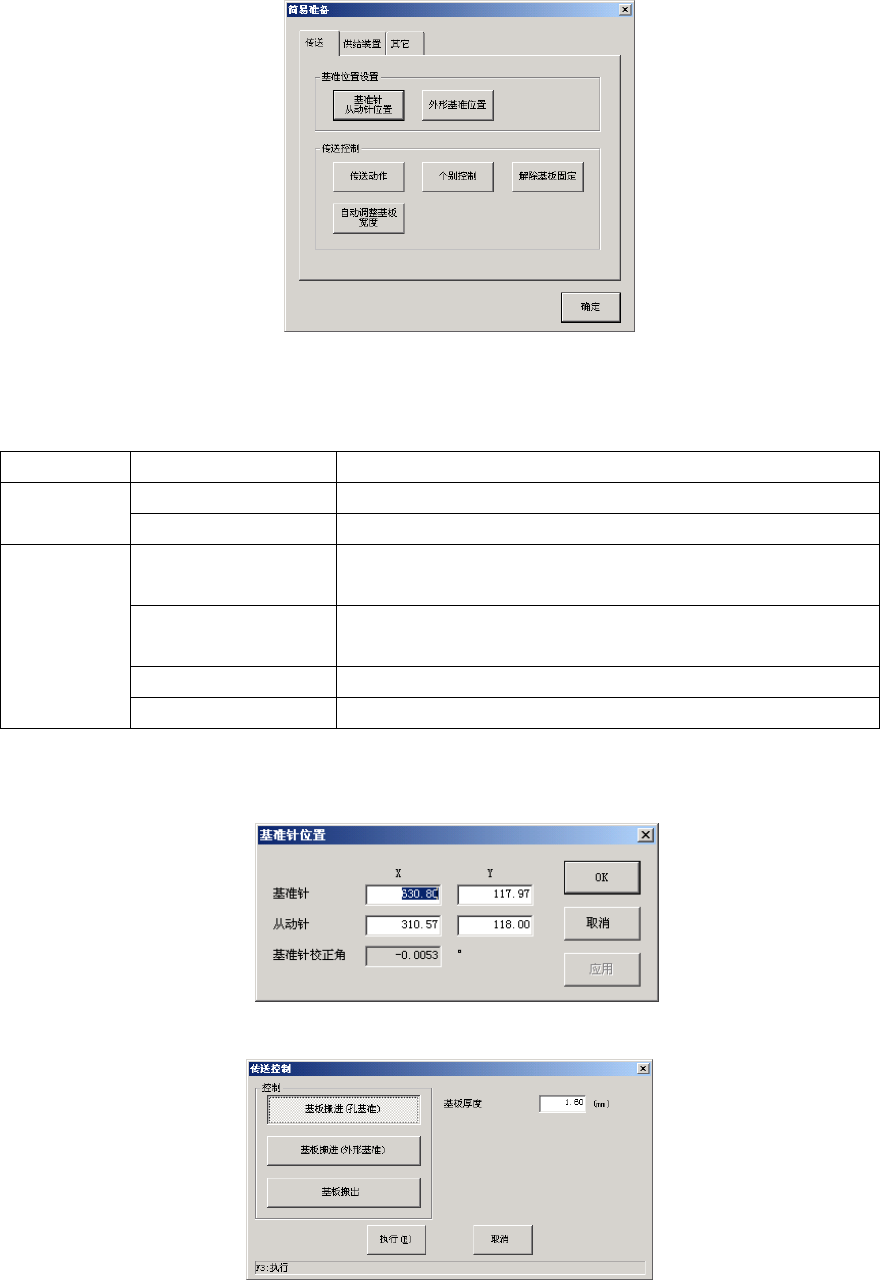

图 2-12-3-1-3 基准针、从动针位置(设置用对话框例)
图 2-12-3-1-4 传送操作(控制用对话框例)
第 1 部 基本篇 第 2 章 生产
2-161
按下“简易准备”对话框的“确定”按钮时，或按下对话框的“关闭（x）”按钮等关闭对话
框时，显示进行各 I/O 的安全方向设置的询问对话框。

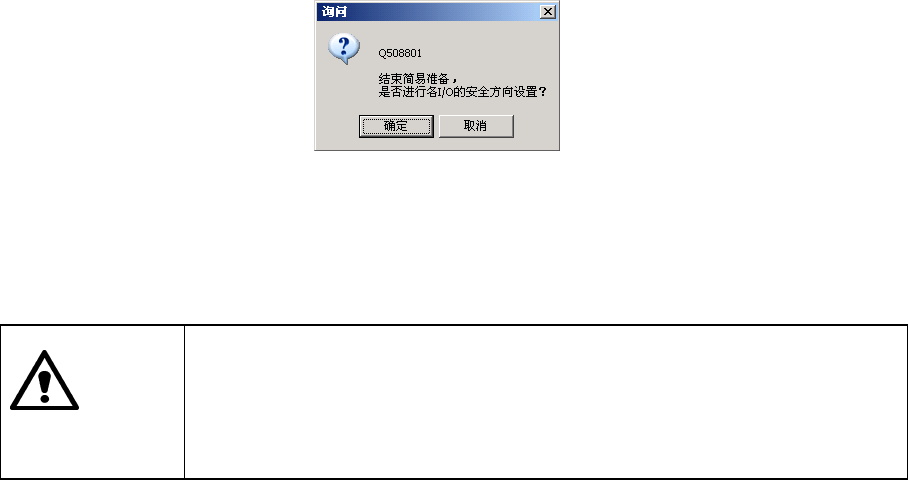

图 2-12-3-1-5 I/O 安全方向设置的询问
按“确定”按钮进行 I/O 的安全方向设置。
在询问进行安全方向设置的对话框中，按“确定”按钮后，轴移动，开始各
I/O 的安全方向设置。
单击“确定”前，务必确认设备内部没有人正在作业。
另外，为了防止人身伤害，操作中切勿将手伸入设备内部，脸和头也不要靠
近。
注意
