第2部 功能详解篇 第6章 通用图像 6-13 6-3-2 “元件查看器”的使用方法 从元件组选择列表中选 择元件组，或用跟踪球点击要选 择的元件组，则选中的元 件组显示 为蓝色，第1元件显示为黄色。 图 6-3-2-1 “元件查看器”画面说明 ■ 工具栏 ※1： 请注意， 如果用 “元件查看器” 以从下底面看到的图像来显示用上底面定义的元件， 或以从上底面看到的图像来显示用下底面定义的元件，则有可能看不到元件。 结束：关闭察看器。 上…
第2部 功能详解篇 第6章 通用图像
6-12
2) 从元件数据画面来打开
在元件数据画面中确认元件组数据已完成后，点击“元件查看器”按钮。

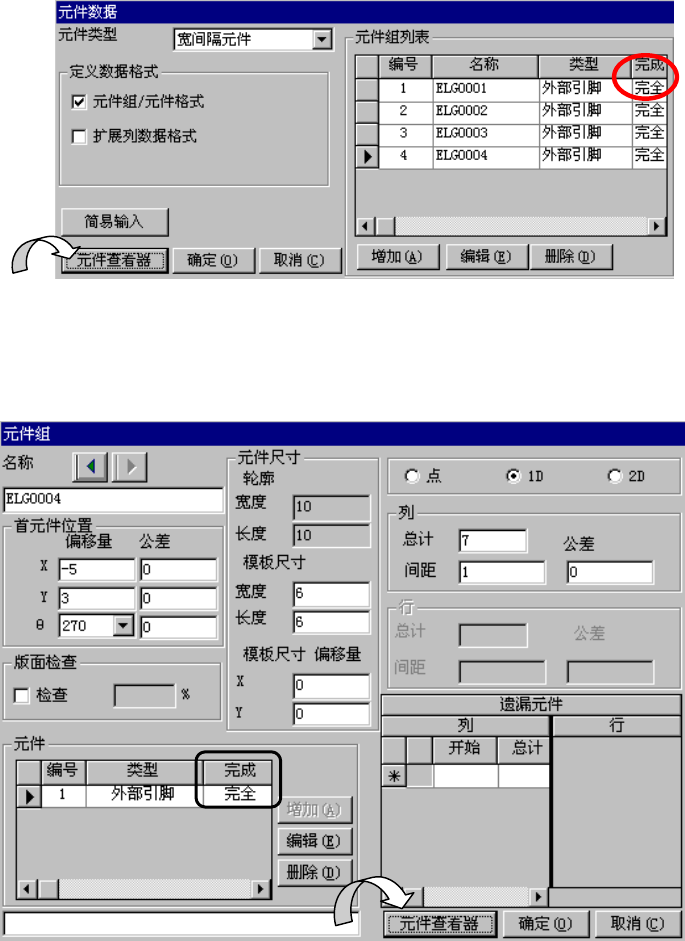

图 6-3-1-4 元件数据画面的“元件查看器”按钮
3) 从元件组画面来打开
在元件组画面中确认元件数据已完成后，点击“元件查看器”按钮。
图 6-3-1-5 元件组画面显示
第2部 功能详解篇 第6章 通用图像
6-13
6-3-2 “元件查看器”的使用方法
从元件组选择列表中选择元件组，或用跟踪球点击要选择的元件组，则选中的元件组显示
为蓝色，第1元件显示为黄色。
图 6-3-2-1 “元件查看器”画面说明
■ 工具栏
※1： 请注意，如果用“元件查看器”以从下底面看到的图像来显示用上底面定义的元件，
或以从上底面看到的图像来显示用下底面定义的元件，则有可能看不到元件。
结束：关闭察看器。
上视图：显示从上面所看到的元件的图像。※1
下视图：显示从下面所看到的元件的图像。※1
缩小：点击图标，则按 10%的比例缩小。
放大： 点击图标，则显示为图标按下状态。在画面上左击鼠标，则以
10%的比例放大。
在元件数据中输入的元件外形
(含引脚)
滚动条
表示元件中心
的十字线
被选中的元件组的第 1 元
件坐标
元件组选择一览表
工具栏
选中的元件组
第1元件
第2部 功能详解篇 第6章 通用图像
6-14
6-3-3 通用元件数据的编辑
当元件组画面中显示“元件查看器”时，则可在不关闭“元件查看器”画面的情况下编辑
元件组画面。
数据编辑完成后，点击“元件查看器”按钮，则已编辑的内容被反映在“元件查看器”中。
图 6-3-3-1 在元件组画面中的数据编辑
数据编辑完成后，点击“元件查看器”按钮，则已编
辑的内容被反映在“元件查看器”中。
