第1部 基本篇 第4章 生产程序制作 4-190 4-5-4-3-5 共面性检查 进行共面性检查及获取参数。 图 4.5.4.3.5-1 共面性单独检查流程图 1) 共面性检查的检查方式 利用元件数据中设定的值，进行“图像识别”→“共面性检查”的相关控制，检查有无错误。 执行检查 (对话框) 执行检查 图像识别 结 果显示 (对话框) 共 面 性 检查开始 共面性检查 共 面 性检查 结束 结束
第1部 基本篇 第4章 生产程序制作
4-189
例：执行全种类照明测量
大区分 反射 同轴照明 保持 红色侧面照明 1 测量
小区分 标准 下方照明 测量 红色侧面照明 2 关灯
组合模式有以下几种组合。
I II III IV V
同轴照明 保持 保持 保持 保持 保持
下方照明 测量 测量 测量 关灯 保持
红色侧面照明 1 测量 关灯 保持 测量 测量
红色侧面照明 2
关灯 关灯 关灯 关灯 关灯
④ 确定： 将设定的内容反映到照明测量。
⑤ 取消：不反映详细设定的变更内容、关闭对话框。
(恢复到上一次的设定内容。)
第1部 基本篇 第4章 生产程序制作
4-190
4-5-4-3-5 共面性检查
进行共面性检查及获取参数。

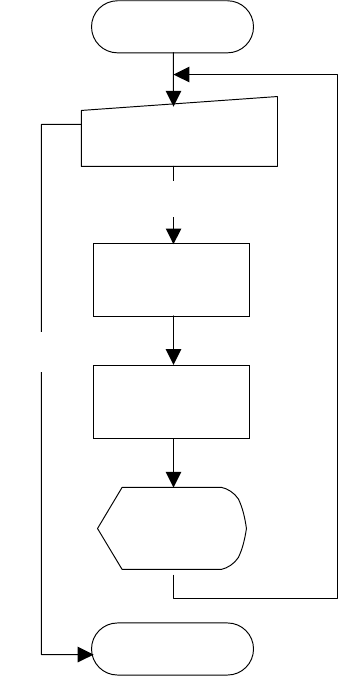

图 4.5.4.3.5-1 共面性单独检查流程图
1) 共面性检查的检查方式
利用元件数据中设定的值，进行“图像识别”→“共面性检查”的相关控制，检查有无错误。
执行检查
(对话框)
执行检查
图像识别
结
果显示
(对话框)
共
面
性
检查开始
共面性检查
共
面
性检查
结束
结束
第1部 基本篇 第4章 生产程序制作
4-191
2) 关于共面性检查时的各项操作
① 用于吸取的贴片头
可自动选择用于吸取的贴片头。
优先使用已经安装完成的吸嘴，以减少吸嘴的更换次数。
根据吸嘴的安装情况，每次检测时，进行吸取的贴片头有可能不同。
② 检查后的元件返还
检测后的元件将被放回原来的位置或被废弃。如下表所示，具体因包装方式而异。
废弃时，根据元件数据中“元件废弃”的设定，将元件废弃到指定的地点。对于1mm以下
的元件，在返还时有可能会出现元件直立或元件倒置，请根据确认来选择动作。
表 4.5.4.3.5-1 元件返还/废弃条件
包装方式 条件 1 条件 2 返还 废弃
32mm 送料器 － ○
外形尺寸短边 1mm 以下 确认 *1
带状
以外
外形尺寸短边 1mm 以上 ○ －
外形尺寸短边 1mm 以下 确认 *1
散装
外形尺寸短边 1mm 以上 ○ －
托架 ○ －
MTC ○ －
MTS ○ －
管状 － ○
*1 将显示确认信息，请选择是返还还是废弃元件。连续检测时，在开始前进行确认。
③ 选择用于吸取的供给装置
如果同一元件有多个供给装置(吸取数据)，初始值时，从最初输入的数据中吸取元件。仅
单独检测可根据需要改变供给装置。
④ 改变吸取坐标
无法顺利吸取时，可用手动输入或使用HOD设备进行坐标示教，改变吸取坐标。
⑤ 手动吸取
当没有吸取数据时，可用手动将元件安装到吸嘴上。此时，不能输入吸取坐标。也不能操
作送料器。
