第1部 基本篇 第4章 生产程序制作
4-198
(3) 速度确认中对话框
确认速度时出现下列对话框，显示正在确认速度的元件内容及吸取位置。逐项地实时显示
运行中的内容。

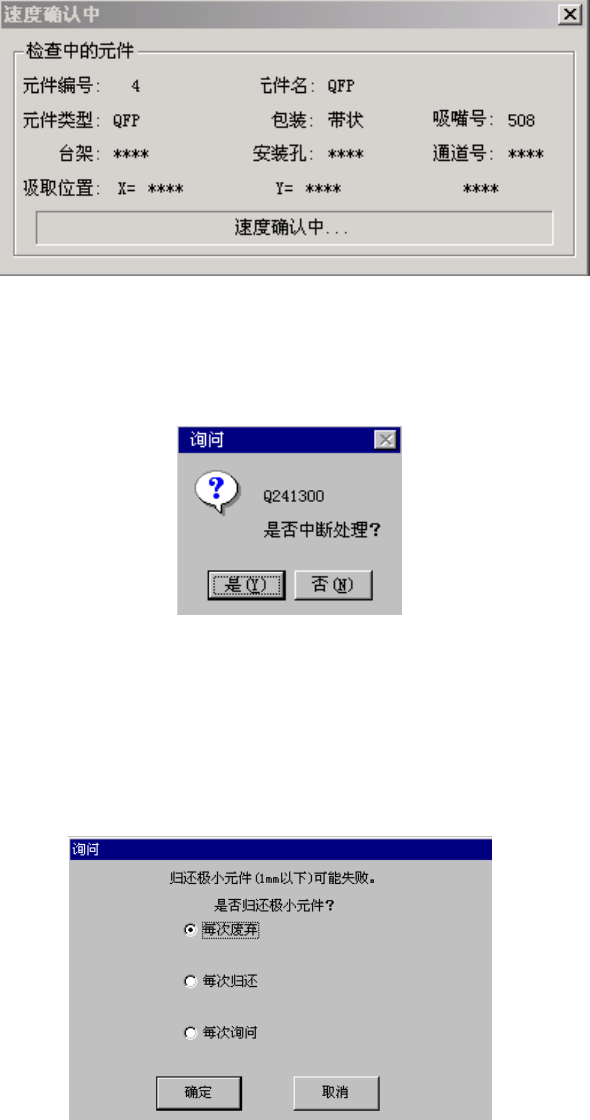

图 4.5.4.3.6-4 运行确认速度时的对话框
若要强行结束时请按<STOP 停止>开关，显示如下对话框后，请从对话框中选择是否结束。
图 4.5.4.3.6-5 是否结束检查的对话框
针对
元件的不同包装方式显示对话框，寻问对 1mm 以下尺寸的元件，在检查前是放回、还
是废弃。
图 4.5.4.3.6-6 检查后的元件处理方法对话框
第1部 基本篇 第4章 生产程序制作
4-199
(4) 检查结果
完成检查后显示如下检查结果对话框。

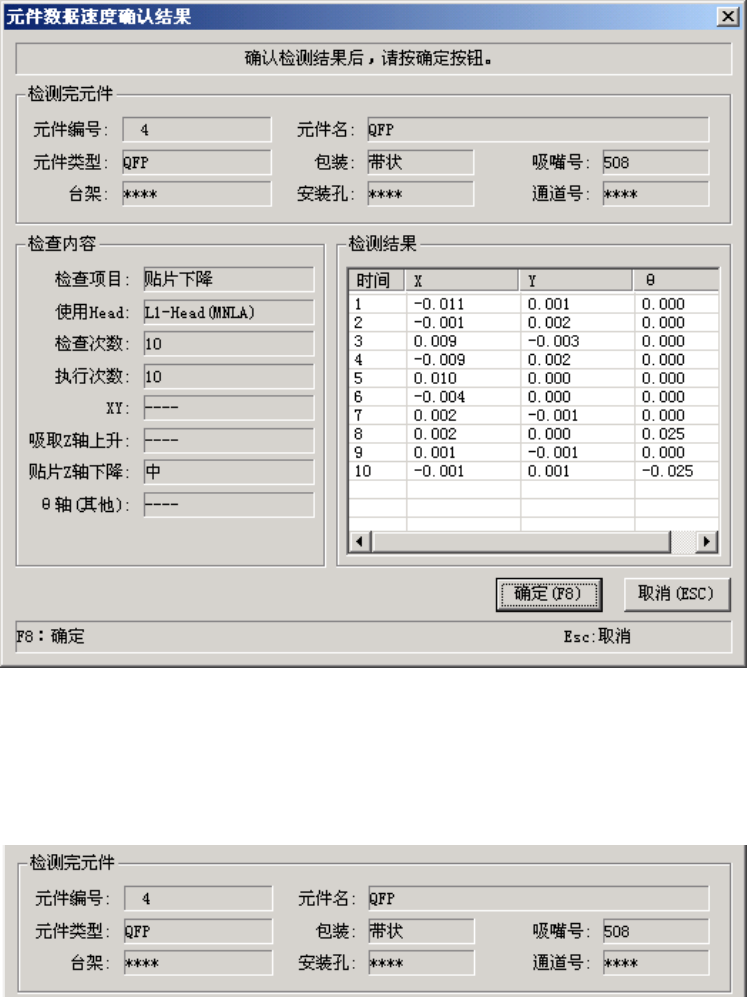

图 4.5.4.3.6-7 元件数据速度确认结果对话框
① 检测完元件
显示元件内容以及吸取位置。
第1部 基本篇 第4章 生产程序制作
4-200

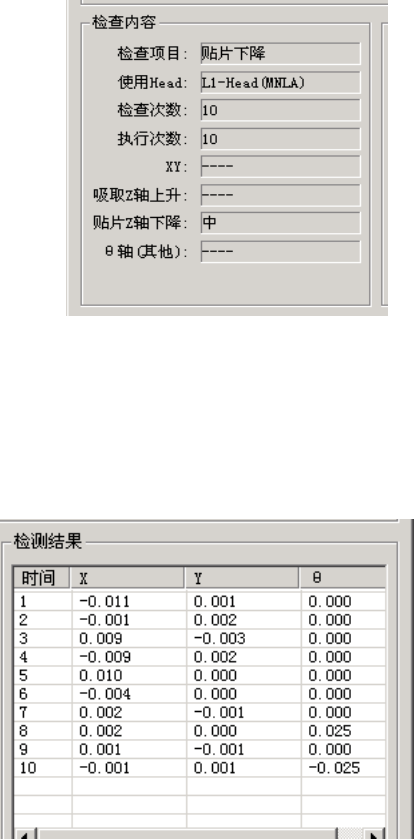

② 检查内容
显示确认速度时所使用的检查内容。
③ 检测结果
显示确认速度时的检测结果数值，XYΘ的偏差量。
显示吸取上升时、吸取是否成功的检查结果。
④ 确定（[Ｆ８] 键）
按下确定（[Ｆ８] 键）使检查结果成为有效值、并存入元件数据中。然后返回原来的确认速
度画面。（更新后的内容，为检查内容显示的轴的速度。）
⑤ 取消（[ESC] 键）
放弃检查结果，并返回确认速度原画面。
