第1部 基本篇 第2章 生产 2-10 2-3-3 停电时的措施 2-3-3-1 UPS(Uninterruptible Power Supplies，连续供电装置) 本机为了防止因突然停电而损坏计算机数据及 系统软件，作为备用电源，安装了连续供电装 置(UPS)。因此，即使停电，也可在不破坏或丢失数据的情况下，安全可靠地结束系统。 2-3-3-2 停电时的对策 当KE-2000的供电出现异常时，UPS的电源监视功能将启动。 恢复系统时…
第1部 基本篇 第2章 生产
2-9

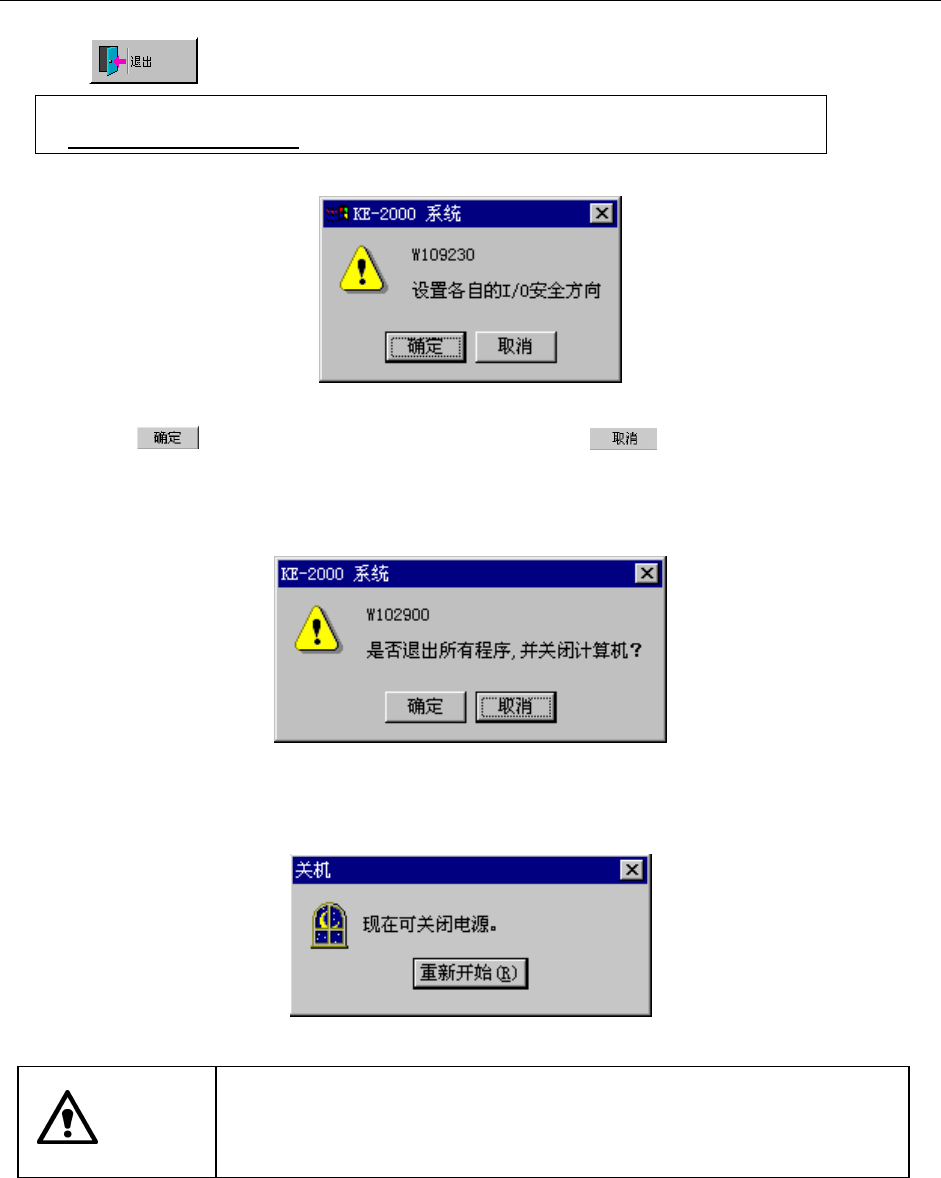

2-3-2 装置的结束方法
１) 请按命令按钮中的退出按钮。
按下该按钮。
按下退出按钮后，还有未保存的生产程序时，显示可能丢失生产程序的提示。
若要保存程序时选择[否]
，中断结束处理返回到桌面。
２) 在系统结束前，显示装置的安全方向设定的确认信息。
图 2.3.2.1 安全方向设定的确认信息
按下 后，进行各种安全方向的设定。如果按下 ，则不安全方向的设定而进入
下一步。
３) 显示结束的确认信息(图 2.3.2.2)。请按下<确定>按钮。
进行关机处理并结束系统。如果按下<取消>按钮，则返回到原来的主菜单画面。
图 2.3.2.2 结束系统的确认信息
４) 显示如下信息。
请向左旋转主开关，切断电源。
图 2.3.2.3 关机确认
注意
切断电源(向左旋转主开关)时，请务必在进行了上述结束操作后再进行。
不进行结束操作而切断装置电源，则装置在下次启动时将会出现无法启动
的情况。
第1部 基本篇 第2章 生产
2-10
2-3-3 停电时的措施
2-3-3-1 UPS(Uninterruptible Power Supplies，连续供电装置)
本机为了防止因突然停电而损坏计算机数据及系统软件，作为备用电源，安装了连续供电装
置(UPS)。因此，即使停电，也可在不破坏或丢失数据的情况下，安全可靠地结束系统。
2-3-3-2 停电时的对策
当KE-2000的供电出现异常时，UPS的电源监视功能将启动。
恢复系统时，需重新接通电源。
请保存生产程序、生产管理信息、重新开始生产时所必须的信息及装置管理信息，然后关闭
系统，切断电源。
当超过一定时间而未进行操作时，应保存当时的数据，并关闭系统。
步骤 1. 自动关机的准备
当系统检测出电源异常时，显示如图2.3.3.1所示的画面。
当UPS检测出电源异常时，则显示如图2.3.3.2所示的画面。
此时，如果不进行任何操作，则按剩余时间进行倒计数，当剩余时间为“0”时，显示自动关
机画面(图2.3.3.3)。
在图2.3.3.2的画面中，也可单击“取消”，用手动关机。
图 2.3.3.1 检测到停电时的画面(1) 图 2.3.3.2 检测到停电时的画面(2)
◇ 选择［取消］时
当生产中的装置处于运行状态时，按下“取消”按钮，则会中断运行。
此时，由于所设定的时间(出厂设置：约5分钟)中运行被中断，所以，这段时间中请手动保存
数据并关闭系统。如果过了所设定的时间仍未关闭，将自动关闭。
图 2.3.3.3 开始关机
第1部 基本篇 第2章 生产
2-11
步骤 2. 保存文件
在将继续作业所必需的信息保存到临时文件中之后，强制结束应用程序。
图 2.3.3.4 正在保存时的画面
步骤 3. 关机处理
① 切断电源的准备
退出应用程序后，Windows XP开始关机，变成可切断电源的状态，此时显示下述画面。请切
断电源。
图 2.3.3.5 关机画面
注意
选择上述关机画面(图 2.3.3.5)中的“重新开始”按钮时，有时系统不
能正常启动。因此，切勿选择“重新开始”。
② UPS 供电 OFF
不用“手动”来切断主电源(KE-2000主机)时，“在大约3分钟后，UPS供电将自动变为OFF”。
