第1部 基本篇 第3章 保养
3-33
3-4-7 统一交换台(选购件)
请在“台架定位销①”和“导引轴②”处涂抹润滑油。
1
1
2
2

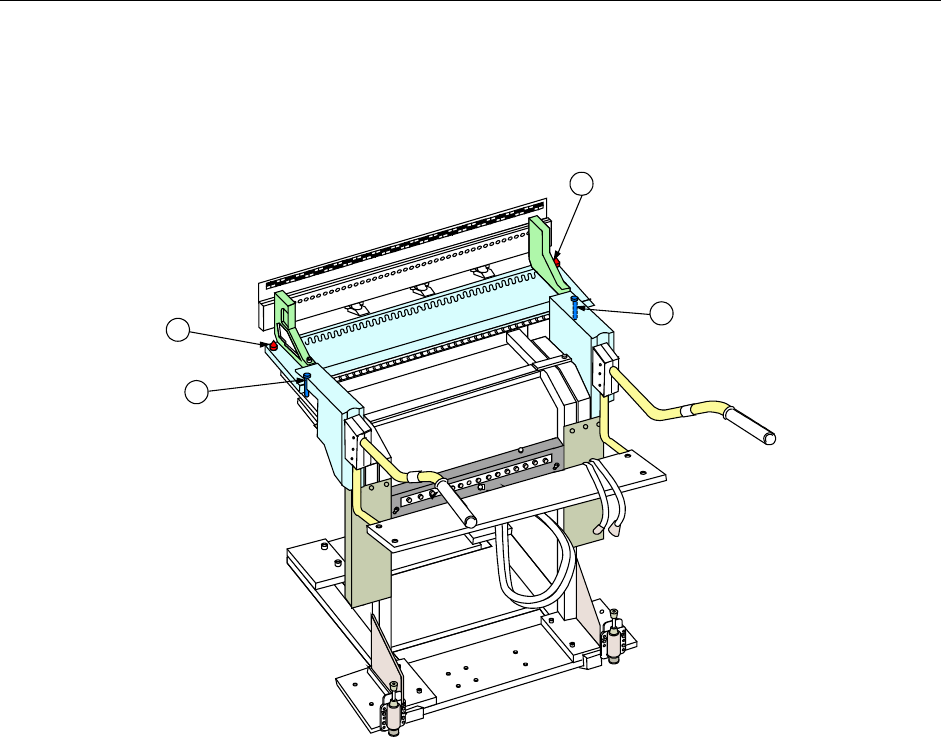

图 3-4-7-1 统一交换台
① 台架定位销
② 导轴
第1部 基本篇 第3章 保养
3-34
3-5 更换 UPS 蓄电池
当UPS蓄电池达到使用寿命(在通电状态下为2年)或因放电等原因而不能充电时，请更换蓄电
池。
3-5-1 UPS 的拆卸
警告
为了避免因触电而造成重伤事故，请将总开关置于〈断开〉状态。同时务
必将主机的主断路器及主开关置于〈OFF〉状态。
总开关是指建筑物内安装的电源开关，而非主机上的开关。

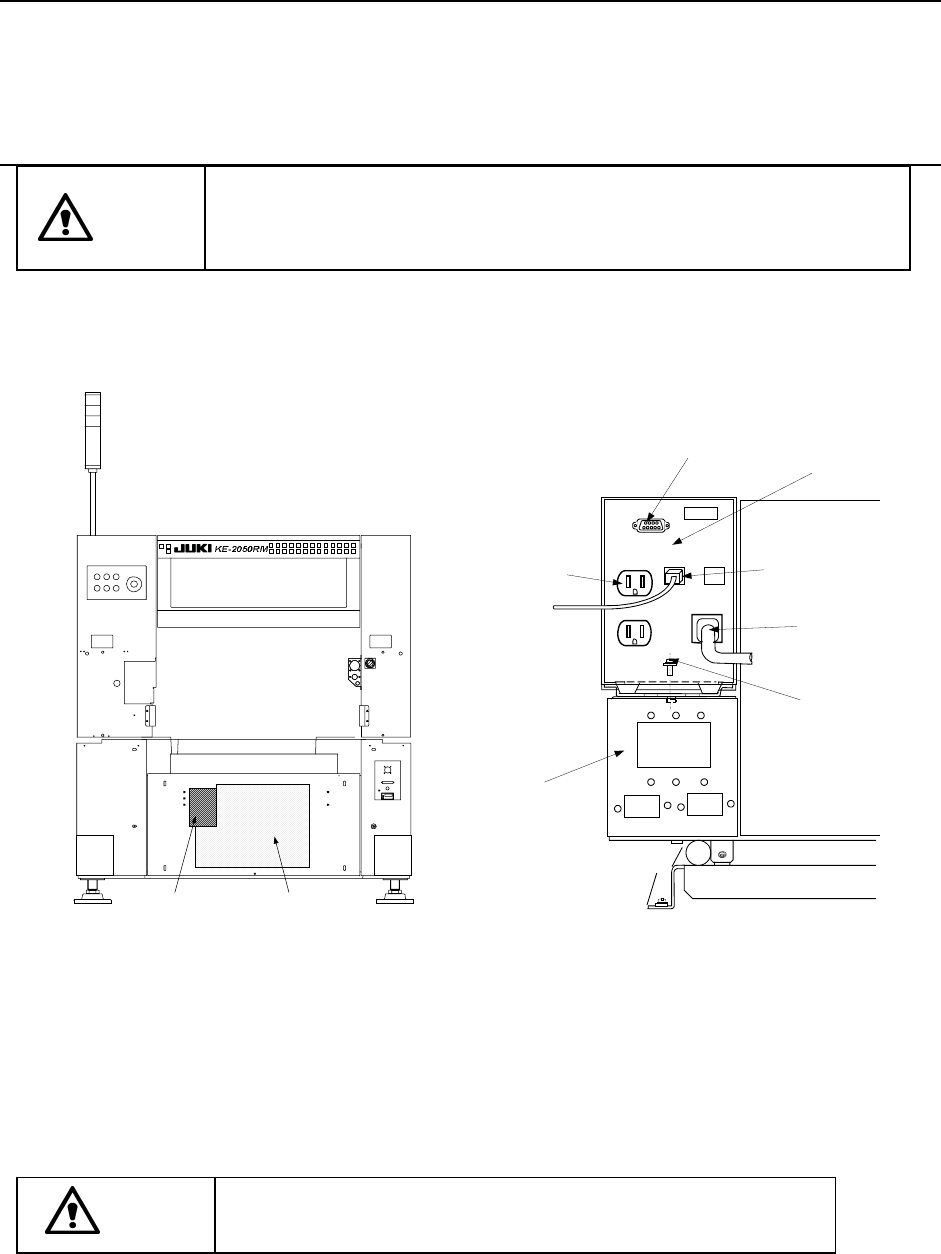

图 3-5-1-1 装置背面图(UPS 安装位置) 图 3-5-1-2 UPS
<拆卸顺序>
① 请拆下连接在 UPS 上的连接器及从 UPS 引出的电缆的中转连接器。
② 拆下固定在 UPS 前面的金属板上地螺丝(1 个)，将 UPS 从主体上拉出。
③ 更换电池后，按照相反的步骤装回。
注意
拆卸 UPS 时，由于 UPS 主体很重，因此请多注意。
IN O U T
电源设备
UPS安装位置
从通信连接器上
拔下连接器
拆下螺丝
拆下信号
连接器
从输出插座上
拔下插头
UPS
电源设备
拆下中转
连接器
第1部 基本篇 第3章 保养
3-35
① 停止 UPS。
拆下 UPS 的输入、输出电缆。
3-5-2 更换蓄电池
按照如下的步骤，更换电池。在更换电池前，请仔细阅读全部的警告、注意。
蓄电池的寿命一般为 2 年，请在使用 2 年后进行更换。
警告
蓄电池可能会因大短路电流而造成触电或烧伤。
因此请遵守下述事项。
1) 脱下手表、戒指、颈链和其他金属物品。
2) 使用带有绝缘把手的工具。
3) 不在蓄电池上放置工具或金属零件。
拆下电池后，按照与拆卸时相反的步骤(⑤～①)安装新电池。
注意
连接电池的连接器时会出现小火花，请加以注意。
② 横置 UPS，拆下前面板的螺丝。
③ 将 UPS 恢复原位，拆下前盖板。
④ 拆下固定电池的金属件的螺丝。
⑤ 拆下电池的连接器，慢慢取出电池。
