第 1 部 基本编 第 1 章 设备概要 1- 50 1-2-2-5 工作板 可通过主机的操作面板来控制机器的动作。 < 前 面 > < 后 面 > 图 1-2-2-4 工作板外观图 表 1-2-2-3 开关功能概要 No 开关名 功 能 １ KEYBOARD ·进行键盘操作的<FRONT>、<REAR>切换。 ·按下该开关,则指示灯点亮。 ２ FEEDER ·进行送料器单元有效/无效的切…
第 1 部 基本编 第 1 章 设备概要
1-
49
1-2-2-3 跟踪球
主机装有跟踪球,为标准配置。
图 1-2-2-3 跟踪球外观图
1.跟踪球中间部分的按键无效。
1-2-2-4 触摸面板(选购件)
通过该选购件,可进行触摸屏操作。
注意
注1
右按钮
左按钮
第 1 部 基本编 第 1 章 设备概要
1-
50
1-2-2-5 工作板
可通过主机的操作面板来控制机器的动作。
<前面> <后面>
图 1-2-2-4 工作板外观图
表 1-2-2-3 开关功能概要
No 开关名 功 能
１
KEYBOARD
·进行键盘操作的<FRONT>、<REAR>切换。
·按下该开关,则指示灯点亮。
２
FEEDER
·进行送料器单元有效/无效的切换。
·按下该开关,当指示灯点亮时为<有效>。
３
ONLINE
(联机)
·用于连接装置与 HLC(联机)。
·联机状态下指示灯点亮。
４
（START）
·进行生产或模拟生产运行时使用。
５
SERVO FREE
·用于使伺服马达(X 轴、Y 轴、Z 轴、θ轴)进入 Motor Free 状态。
·Motor Free 状态下指示灯点亮。再按一次后马达被励磁。
６
ORIGIN
·确定全轴的原点。
７
（PAUSE，STOP）
·终止生产、模拟生产时使用。按一次暂停,再按则停止。
８
SINGLE CYCLE
·一张基板生产结束后,停止生产时使用。
再按则解除该模式。
9
Emergency
·该开关用于紧急停止。当装置出现异常动作或危及人体时使用。按
下该开关后,马达及其他驱动部分停止工作,红色信号灯点亮。
按箭头方向旋转该开关即可恢复。
第 1 部 基本编 第 1 章 设备概要
1-
51
1-2-3 操作方法
1-2-3-1 命令的选择
命令的选择方法有菜单选择与命令按钮选择两种。
但用命令按钮不能选择所有的命令。
需选择详细命令时,应通过菜单进行选择。
同时使用菜单与命令按钮进行操作,可提高操作效率。
1) 通过菜单进行选择
选择菜单来执行命令的方法有以下两种。
：用跟踪球(鼠标)来选择。
：通过键盘操作来选择。
① 通过跟踪球进行选择的方式
通过跟踪球进行选择,与普通的Windows操作相同。
用跟踪球随时点击所需的菜单,达到目标命令后,点击该命令。

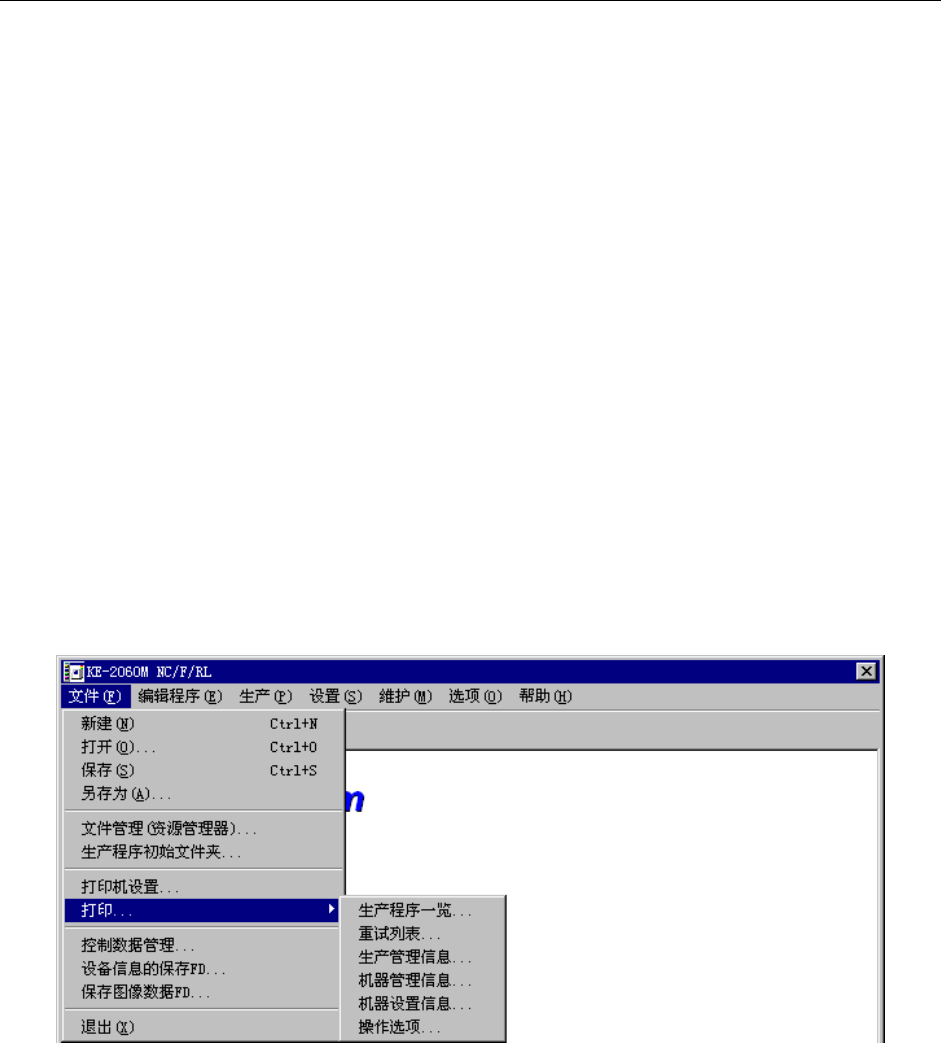

如为桌面画面,可随时点击[文件] → [打印] → [生产程序一览],选择[生产程序一览]。
图 1-2-3-1 通过鼠标及跟踪球进行选择的方式
