第2部 基本编 第8章 机器设定 8-6 机器设置 在机器设置的输入中需要驱动机器时，点击跟踪球的“右”键或按“F9 ”键，启动弹出菜单。 图 8-6-1 机器设置的弹出菜单 若 选择 了 弹出 菜 单的 各 菜单 ， 则菜单扩充如下所示。 用跟踪球选择并点击或用光标键选择按 “E NTER”键，可以驱动机器。 ◇ATC 滑板 ◇止动销 ◇支撑板 图 8-6-2 机器设置菜单-1 8-41
第2部 基本编 第8章 机器设定
8-5-10-13 设定校准块标记脏污
对使用校准块标记脏污检测功能进行设置。可选择两种检测级别：从半径检测、或从面积检测。

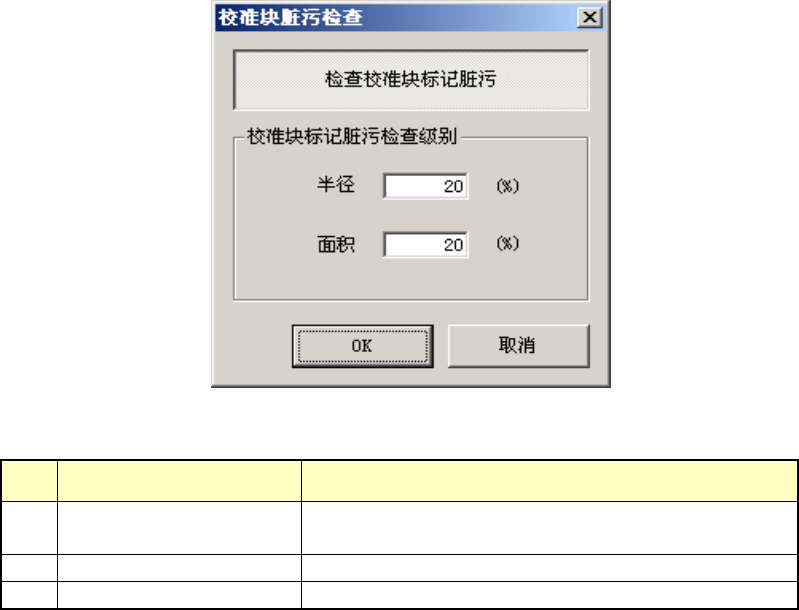

图 8-5-28 校准块标记脏污检查对话框
（1）设定项目
No. 设定项目 设定内容
1 检查校准块标记脏污 设置在生产开始前，返回原点时是否进行校准块脏污检
查。
2 半径 设定脏污检查级别：半径。
3 面积 设定脏污检查级别：面积。
*1：对于各种设置项，推荐使用默认值。
（2）设定方法
・用按钮设置是否检查校准块标记脏污。
・在[半径]、和[面积]编辑框内输入检测级别 0～100（%）。
・按下[OK]确认所设定的值。
8-40
第2部 基本编 第8章 机器设定
8-6 机器设置
在机器设置的输入中需要驱动机器时，点击跟踪球的“右”键或按“F9”键，启动弹出菜单。

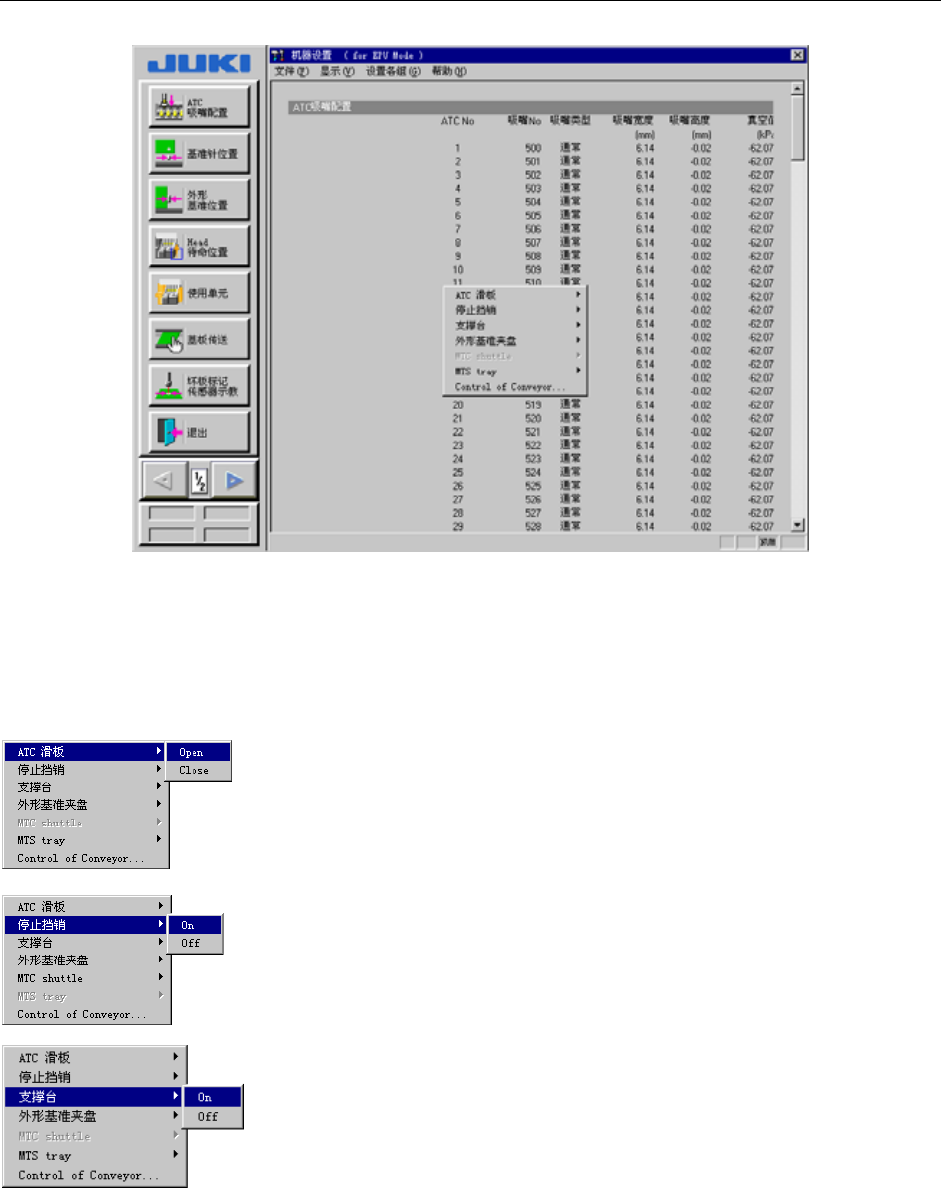

图 8-6-1 机器设置的弹出菜单
若选择了弹出菜单的各菜单，则菜单扩充如下所示。用跟踪球选择并点击或用光标键选择按“E
NTER”键，可以驱动机器。
◇ATC 滑板
◇止动销
◇支撑板
图 8-6-2 机器设置菜单-1
8-41
第2部 基本编 第8章 机器设定
◇外形基准气缸
◇MTC 梭
若使用组件中 MTC 为不使用，则以浅色显示，
且无法选择。
◇MTS 托盘
若使用组件中 MTS 为不使用，则以浅色显示，且
无法选择。

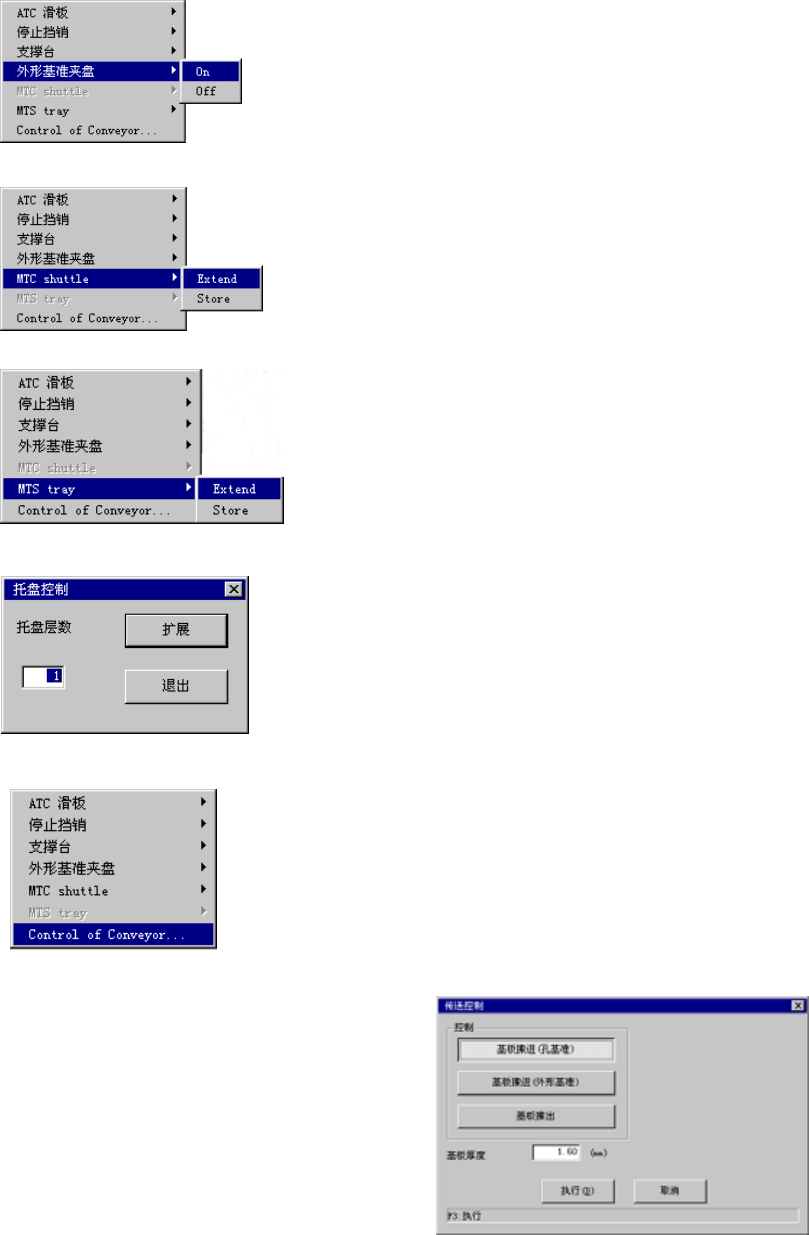

图 8-6-3 机器设置菜单 2
◇托盘控制对话框
若选择 MTS 托盘拉出，则显示托盘控制画面。
输入拉出托盘的层数，选择拉出按钮，则从 MTS
拉出所输层数的托盘。
图 8-6-4 托盘控制
◇传送控制
若选择传送控制，则显示图 8-5-6 的画面。
指定要控制的项目，点击“执行”按钮或按“F3
”
键，驱动。
图 8-6-5 传送控制菜单
图 8-6-6 传送控制
8-42
