第2部 功能详解篇 第6章 通用图像 6-18 从扩展列画面中调出 单击扩展列画面的“元件查看器”按钮。 画面显示例 显示扩展列数据的配置图形。 用旋转控制器移动元件编号， 单击画面上的要素， 所选择 的要素以黄色显示。（未选择的要素以兰色显示。） 在元件数据中输入的元件外形 元件中心用十字 线表示 选择的要素坐标 工具栏 扩展列数据组列表（仅显示） 选择要素的元件编号和 总数 （ 1.0000 ， 0.7000 ）
第2部 功能详解篇 第6章 通用图像
6-17
6-3-5 扩展列格式的元件查看器显示
扩展列格式的元件查看器画面，可以从以下3个画面调出显示。操作方法和显示内容因调出
的画面而异。
调出元件查看器位置
元件查看器之外的操作 显示内容
图像数据表格画面 必须打开元件查看器
元件要素数据画面
显示全部扩展列数据组
扩展列画面
不打开元件查看器也可以追
加、编辑数据。追加、编辑后，
按“元件查看器”按钮更新数
据，画面重新显示。
仅显示目前的扩展列数据
组

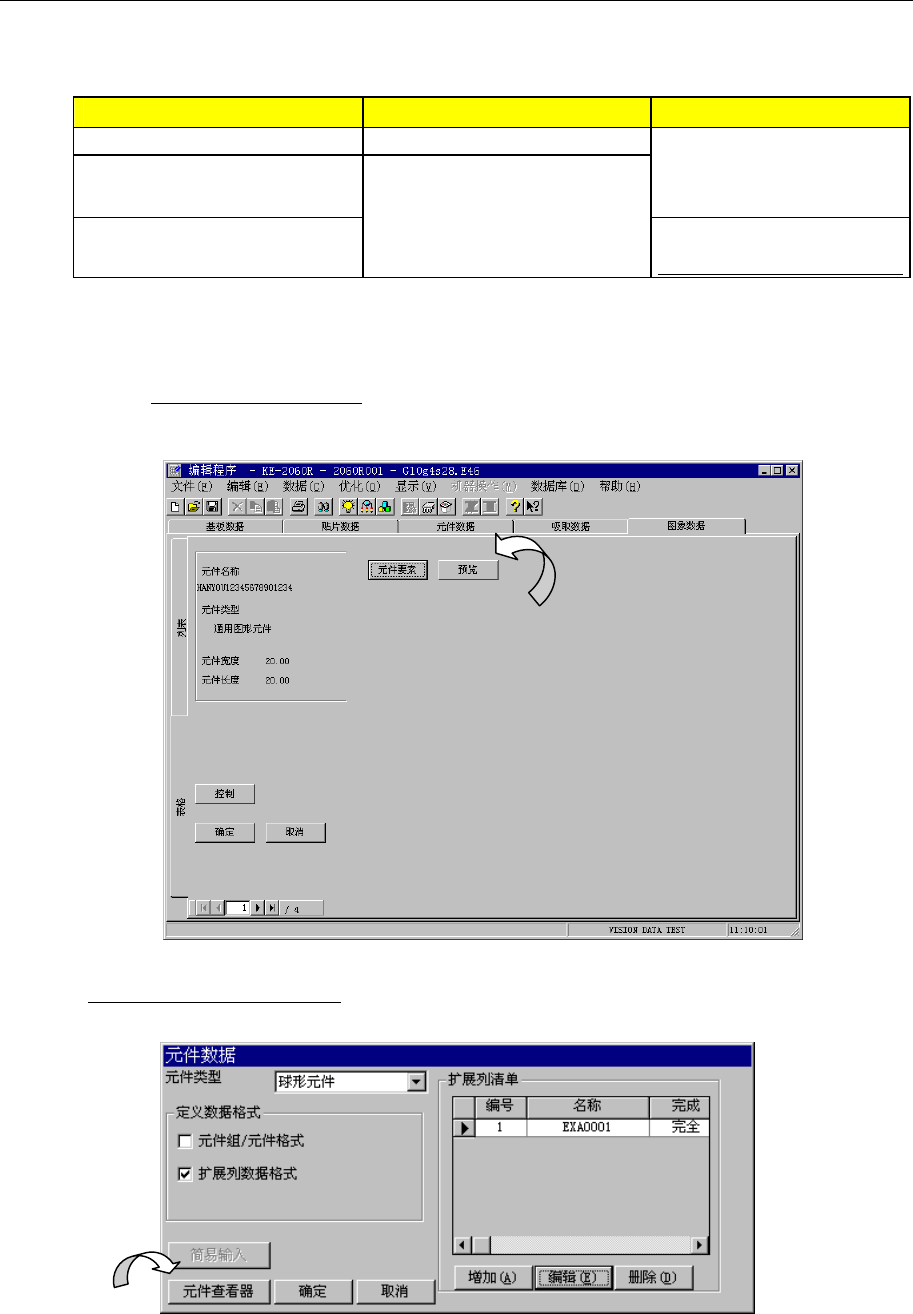

(1) 调出方法
从图像表格画面中调出
单击图像表格中的“预览”按钮。
从元件要素数据画面中调出
单击元件要素数据画面的“元件查看器”按钮。
第2部 功能详解篇 第6章 通用图像
6-18
从扩展列画面中调出
单击扩展列画面的“元件查看器”按钮。
画面显示例
显示扩展列数据的配置图形。用旋转控制器移动元件编号，单击画面上的要素，所选择
的要素以黄色显示。（未选择的要素以兰色显示。）
在元件数据中输入的元件外形
元件中心用十字
线表示
选择的要素坐标
工具栏
扩展列数据组列表（仅显示）
选择要素的元件编号和
总数
（1.0000，0.7000）
第2部 功能详解篇 第6章 通用图像
6-19
6-4 通用图像数据简易输入
是将数据输入项目限定为最低限度所需的项，并且利用图表的数据输入方法。
6-4-1 可用简易输入法来输入的元件数据
用简易输入法可输入一般性的元件数据，但复杂的元件定义，需在详细输入画面(参见6-3-1
章)中进行。
表6-4-1-1为可用简易输入法制作的数据(元件)种类。
表 6-4-1-1 可用简易输入法来输入的数据(元件)
数据(元件)的种类
所有的元件组位于元件外形的某一边上
鸥翼式或平板式外部引脚
引脚元件
所有的元件组为 1D(1 方向)
角、边的元件
(标记元件不可用简易输法来输入。)
外形元件
所有的元件为点
球元件 无法输入。
*扩展列数据无法以简易输入法来制作数据。
※注：在元件数据画面中选择追加、编辑按钮，则无法用简易输入法来输入在详细输入画
面(元件组画面、元件画面)中已制作或已编辑的数据。
6-4-2 打开简易输入画面
在元件数据画面中选择了元件的“种类”后，再选择“简易输入”，则显示元件组定义画面。
图 6-4-2-1 元件数据画面例
