第 1 部 基本编 第 1 章 设备概要 1- 57 1-2-3-3 编辑方法 以下对键盘操作([Page Up]/[Page Down],[Home]/[End],[Tab]及 [Insert])进行说明。 图 1-2-3-14 程序编辑画面(贴片数据) ① [Page Up] , [Page Down] 当显示跨越多个画面时,按[Page Up]显示下一个画面,按[Page Down]显示前一个画面。 ② [Home] , [End…
第 1 部 基本编 第 1 章 设备概要
1-
56

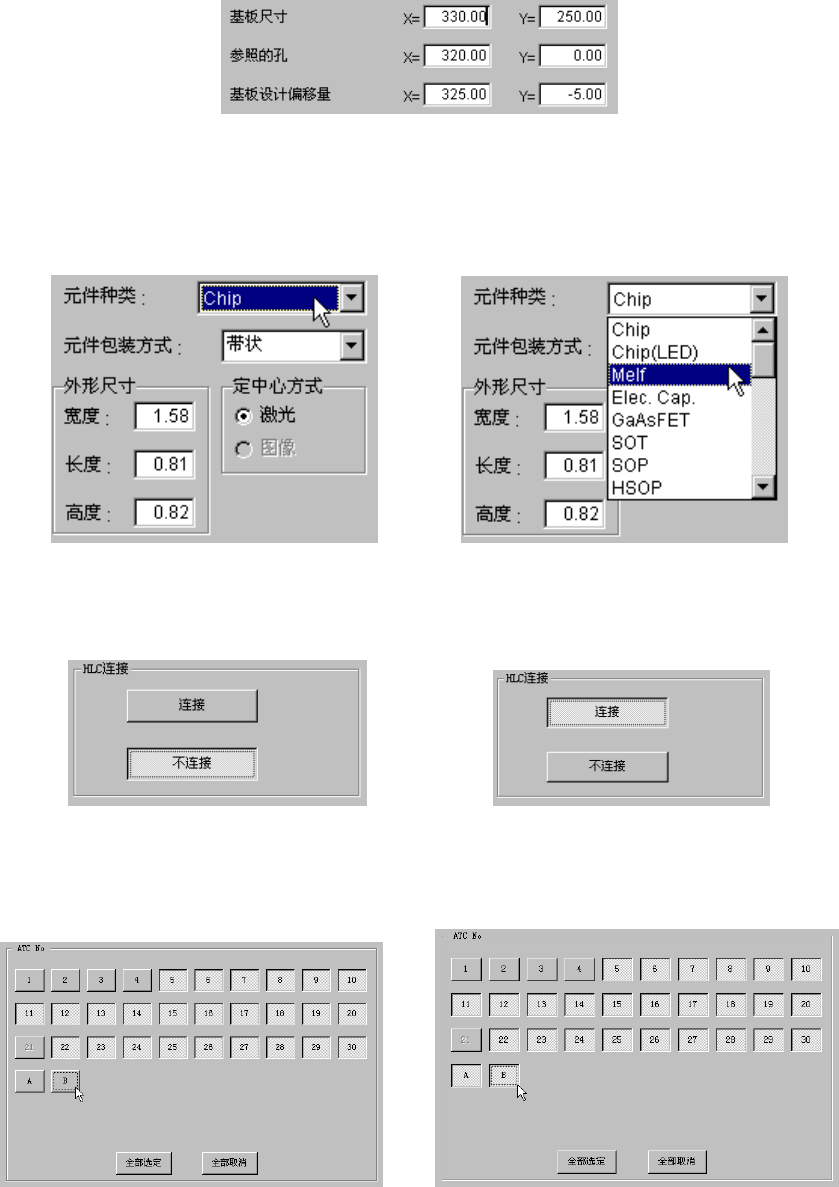

(5) 编辑框
从键盘输入数值或文字时使用编辑框。
也可编辑已输入的数值或文字。
图 1-2-3-10 编辑框示例
(6) 组合框
组合框由编辑框与一览表框组成,通常只显示组合框。在组合框右侧的“▼”键处单击跟踪球
左键,或在编辑框中有选中时,按上下方向的光标键[↑]、[↓]可显示一览表框部分的下拉菜
单。
图 1-2-3-11 组合框(编辑框) 图 1-2-3-12 组合框(一览表框)
(7) 单选按钮型按键式按钮
考虑到使用触摸面板(选购件)的操作,将一部分单选按钮改成了按键式按钮。
图 1-2-3-12 单选按钮型按键式按钮例
(8) 复选框型按键式按钮
考虑到使用触摸面板(选购件)的操作,将一部分复选按钮改成了按键式按钮。
图 1-2-3-13 复选按钮型按键式按钮示例
第 1 部 基本编 第 1 章 设备概要
1-
57
1-2-3-3 编辑方法
以下对键盘操作([Page Up]/[Page Down],[Home]/[End],[Tab]及[Insert])进行说明。

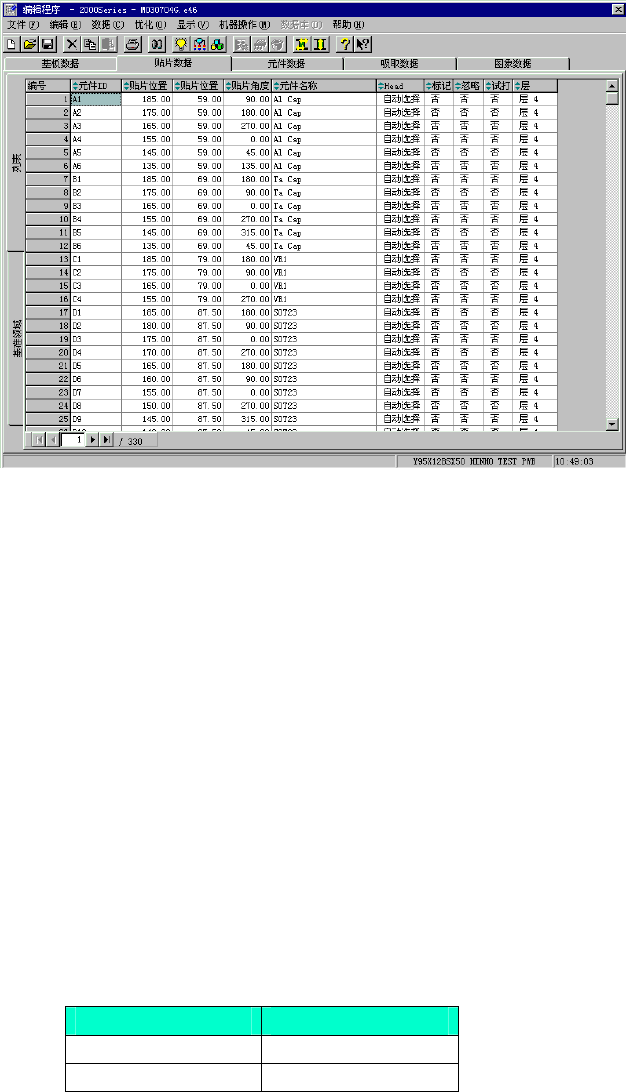

图 1-2-3-14 程序编辑画面(贴片数据)
① [Page Up] , [Page Down]
当显示跨越多个画面时,按[Page Up]显示下一个画面,按[Page Down]显示前一个画面。
② [Home] , [End]
显示跨越多个画面时,按[Home]键移至行首,按[End]键移至行末。
③ Scroll([↑]、[↓]、[←]、[→])
在显示画面的最上部按[↑]键时,如果前一个画面有内容,则后退一行显示。
在显示画面的最下部按[↓]键时,如果后一个画面有内容,则前进一行显示。
在显示画面的行首按[←]键时,如果左画面有内容,则右移一个单元显示。
在显示画面的行末按[→]键时,如果右画面有内容,则左移一个单元显示。
④ [Insert]
用[Insert]键在插入模式与覆盖模式之间进行切换。
表 2.4.3-4 模式与光标形状
模式 光标形状
插入模式 ■ 闪烁
覆盖模式 ＿ 闪烁
第 1 部 基本编 第 1 章 设备概要
1-
58
1-3 菜单与命令
可通过菜单与命令按钮来进行本机操作画面的操作。
1-3-1 菜单的构成
菜单包括系统启动时所显示的桌面中可操作的主菜单,以及用主菜单或命令按钮启动的子菜
单。
含有菜单的画面如下。
1. 桌面(主菜单)
2. 程序编辑
3. 生产
4. 机器设置
5. 手动控制
6. 自动校准
7. 装置运行信息
8. 数据库编辑
以下显示各菜单的构成。
1-3-1-1 桌面

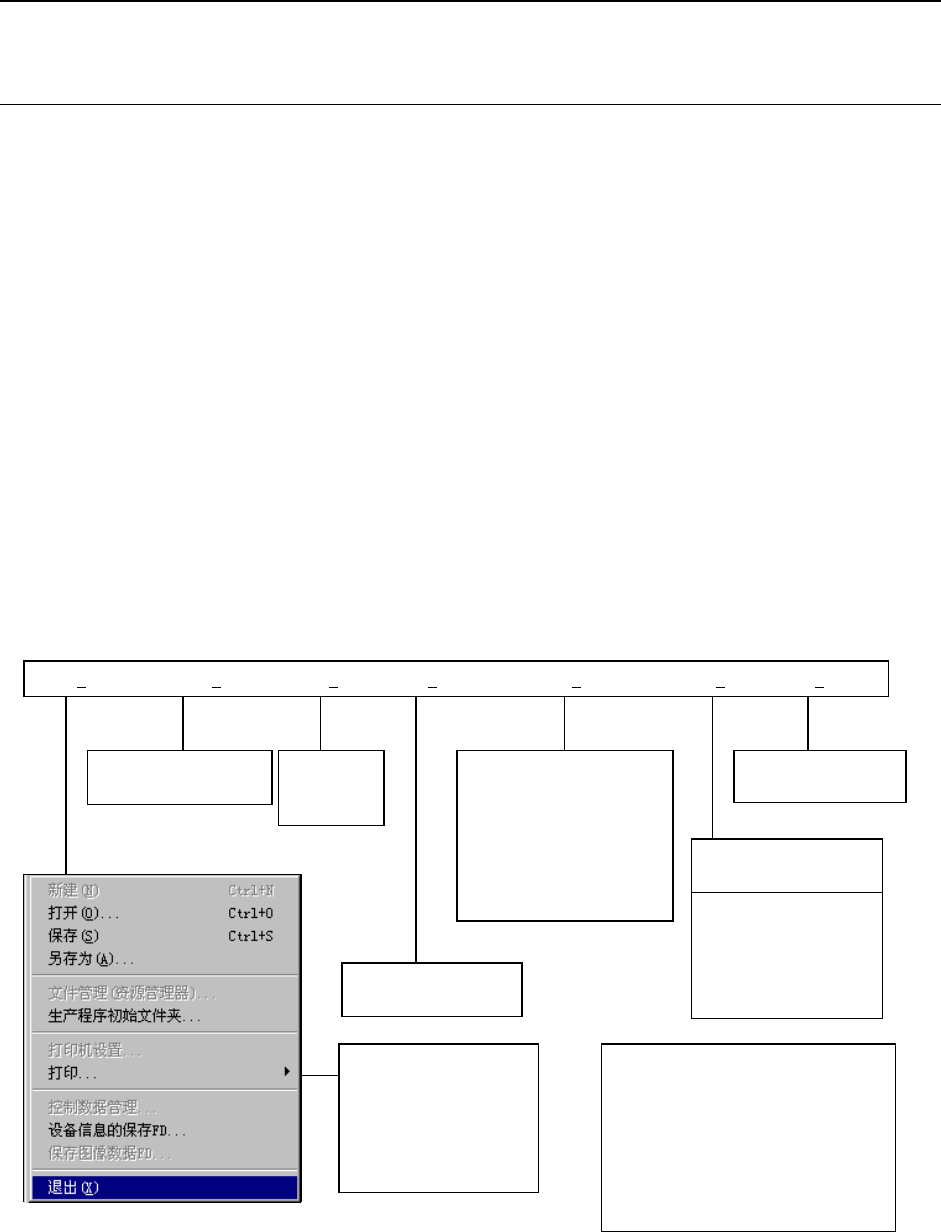

图 1-3-1-1 桌面画面的菜单构成
文件(F) 程序编辑(E) 生产(P) 设置(S) 维护(M) 选项(O) 帮助(H)
关于 KE-2000 的帮
助程序
用户级别变更…
用户级别环境设置…
操作选项…
命令按钮设定
语言显示选择设定…
运行环境设定…
地区设置
预热…
空运行…
自动校准…
装置运行信息…
机械控制参数设置…
MS 参数设置…
维护日志…
机器设置…
手动控制…
基板生产…
试打…
空打…
生产程序编辑…
数据库编辑…
新建(N) Ctrl+N
打开(O
)… Ctrl+O
覆盖保存(S
) Ctrl+S
另存为(A
)…
文件管理(Explorer)…
生产程序初期目录…
打印机设定…
打印…
>>
控制数据管理
设备信息的 FD 保存
保存图像数据至 FD…
关闭(X)
生产程序一览表…
重试一览表…
生产管理信息…
装置运行信息…
机器设置…
操作选项…
*1「命令按钮设定」，对属于「维护」
级别以下的用户，不能显示。
*2「语言显示选择设定」功能，在
英文版机器软件上，或英文班
应用软件上不能使用。
*3「运行环境设定」系开发专用功
能，通常情况下不能显示。
