第2部 功能详解篇 第6章 通用图像
6-3
6-1-3 通用图像元件的数据制作概要
通过制作各元件组的数据来制作通用图像元件的数据。
各元件组的数据制作应在输入下述各项后进行：
①元件的信息(引脚或球、以及其大小、形状等)
②元件的数目与元件间的间距
③从元件识别中心位置到第1元件
※
的距离
※第 1 元件的定义如下。
·球元件
⇒ 元件组内左下角的球。
·引脚元件
⇒ 下底面最左、右底面最下、上底面最右、左底面最上的引脚。

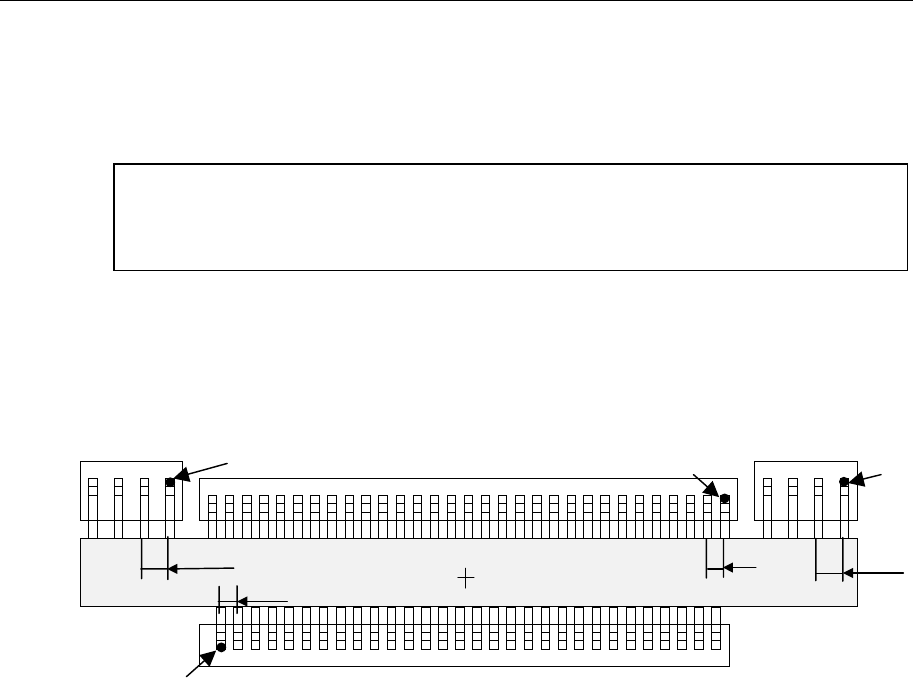

例) 在下述通用元件的情况下，制作 4 个元件组数据(单位：mm)。
此处省略了上述①的元件信息的输入方法。有关输入方法的详细说明，请参照从下页开始
的内容。
第 4 元件组
第 3 元件组
第 2 元件组
第 1 元件组
●第1元件组
·元件的数目及元件间的间距
⇒ 数目：30，间距：1
·从元件识别中心位置到第1元件的距离
⇒ X：-14.5，Y：-4
●第2元件组
·元件的数目及元件间的间距
⇒ 数目：4，间距：1.5
·从元件识别中心位置到第1元件的距离
⇒ X：21.5，Y：4
●第3元件组
·元件的数目及元件间的间距
⇒ 数目：31，间距：1
·从元件识别中心位置到第1元件的距离
⇒ X：15，Y：4
●第4元件组的数据制作
·元件的数目及元件间的间距
⇒ 数目：4，间距：1.5
·从元件识别中心位置到第1元件的距离
⇒ X：-17，Y：4
输入以上信息，即可完成通用图像数据的制作。
※括号内的数字为到元件
识别中心位置的距离
元件识别中心位置
(0，0)
(-14.5,-4)
(-17,4)
(15,4)
(21.5,4)
1.5
1
1.5
1
6-2 输入项目
作为通用图像经“元件”而被设定的元件，在“图象数据”的“表格”画面中将显示“元
件”按钮。

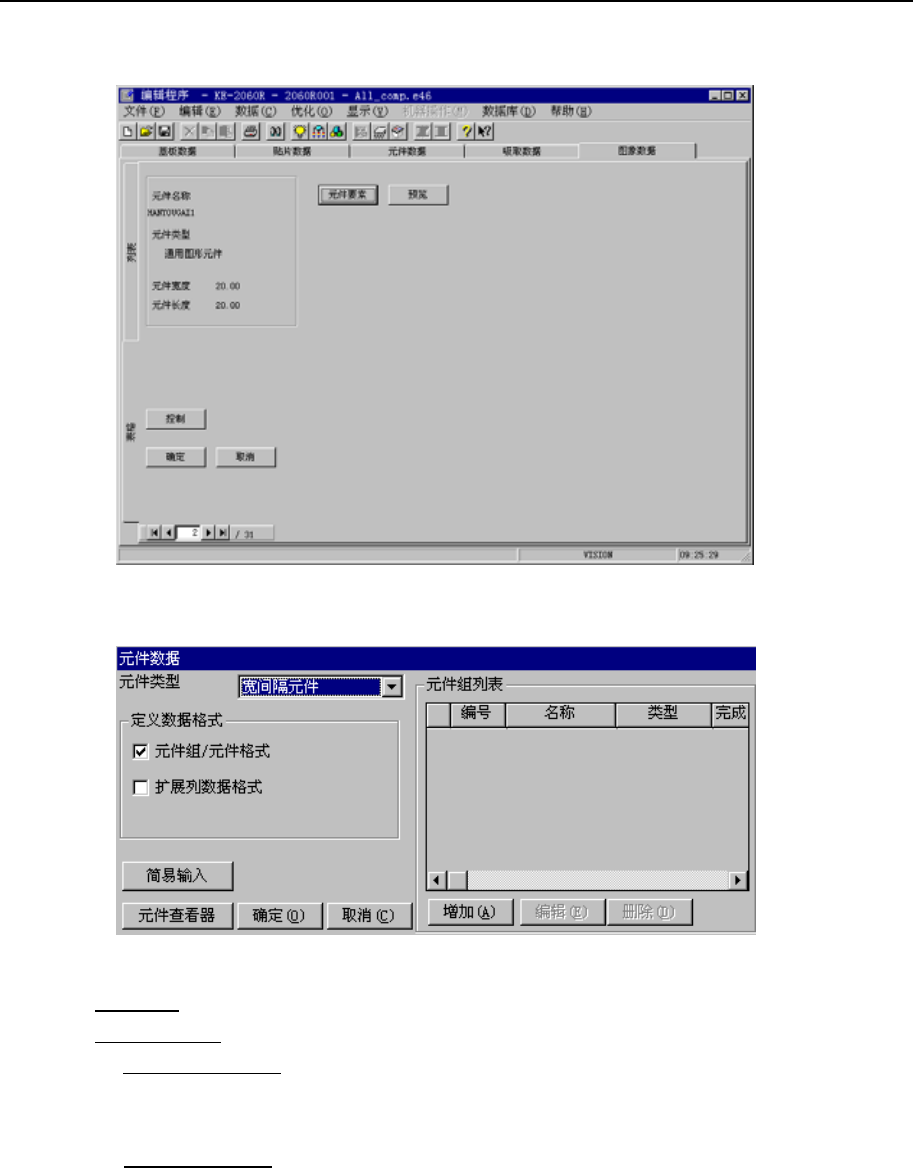

图 6-2-1 通用图像元件的表格画面
点击“元件”，显示如下的通用图像元件数据制作画面。
图 6-2-2 通用图像元件数据制作的初始画面
●
元件类型：选择QFP等引脚元件或BGA等的球元件或外形识别元件。
●
定义数据格式
◇元件组/元件格式：是指定引脚、球等识别要素(元件)，定义(间距、数量)相同识别要
素的集合(元件组)，指定该组的方向、位置的数据定义。在制作“多
引脚元件”和“复合阵列元件”数据时选择。
◇
扩展列数据格式：是用X、Y坐标来逐一指定并配置识别要素(球、平面)的数据定义。
在制作“随机配置元件”数据时选择。
第2部 功能详解篇 第6章 通用图像
6-5
6-2-1 元件组/元件格式的制作
在图6-2-2的画面中单击“追加”按钮，显示如下画面。
图 6-2-3 元件组制作画面
1) 名称：请用最大 32 个英文、数字字符输入元件组名。
2) 第 1 元件配置：输入由元件识别中心位置到第 1 元件的距离。
●偏移
◇X，Y： 当为多引脚元件时，应输入到第1元件的顶端中心的距离；当为复合阵列元件时，
应输入到第1元件中心的距离。
※ 请正确输入尺寸。如果元件组之间的尺寸误差超过±0.05mm，则有可能无
法识别。
◇θ： 仅当多引脚元件时输入。当引脚在下底面时输入“0
°”；在右底面时输入“90°”；
在上底面时输入“180°”；左底面时输入“270°”。
※第1元件
· 多引脚元件：和QFP等的考虑方法一样，当元件组在下底面时为最左、右底面时为最
下，上底面时为最右，左底面时为最上的元件。
· 复合阵列元件：为元件组左下的元件。
●公差： 可设定相对于设定值的容许范围，目前请在初始值为“0”的状态下使用。有关
“元件”内的所有的“容差”，请使用“0”。
显示上、下一元件组数据。
