第 1 部 基本编 第 1 章 设备概要 1-10 1-1-4-1-2 元件供给部分的构成 元件供给部分在基板传送部分的前后， 有2个送料器台， 供给方式因元件的包装方式(带式、 散件、杆式、托盘)而不同。 带式元件(芯片状元 件)及杆式元件使用安装 在送料器台架上的带式送料 器、散件送料器、 杆式送料器、多层杆式送料器来供给。 托盘元件由托盘支架 、矩阵托盘交换器、矩 阵支架供给。托盘支架及 矩阵托盘交换器可安 装在后侧。 如…
第 1 部 基本编 第 1 章 设备概要
1-9
1-1-4-1-1 基板传送部分的构造
★
★
★
图 1-1-4-1-4 基板传送
① 搬入传感器 ⑧ 驱动轴
夹杆 Y(外形基準用)
② 搬出传感器 ⑨ 停止挡销
减压阀(外形基準用)
③ 停止传感器 ⑩ 夹杆 X(外形基準用)
等待传感器
④ C-OUT 传感器
定心销 调节手柄
⑤ BU 原点传感器
BU 台 调节停止挡销
⑥ 传送电磁阀
伺服马达 调整杆
⑦ 传送马达
BU 销 手柄
⑨
②
⑧
⑧
⑤
⑥
①
③
④
①
⑦
⑩
⑧
16
12
14
15
11
12
13
14
15
16
17
18
19
20
21
★
★
★
①
②
17
19
18
13
11
11
20
21
第 1 部 基本编 第 1 章 设备概要
1-10
1-1-4-1-2 元件供给部分的构成
元件供给部分在基板传送部分的前后，有2个送料器台，供给方式因元件的包装方式(带式、
散件、杆式、托盘)而不同。
带式元件(芯片状元件)及杆式元件使用安装在送料器台架上的带式送料器、散件送料器、
杆式送料器、多层杆式送料器来供给。
托盘元件由托盘支架、矩阵托盘交换器、矩阵支架供给。托盘支架及矩阵托盘交换器可安
装在后侧。
如使用统一交换台(可选项)，可从贴片机主机上装卸送料器台，进行外部准备。
( )

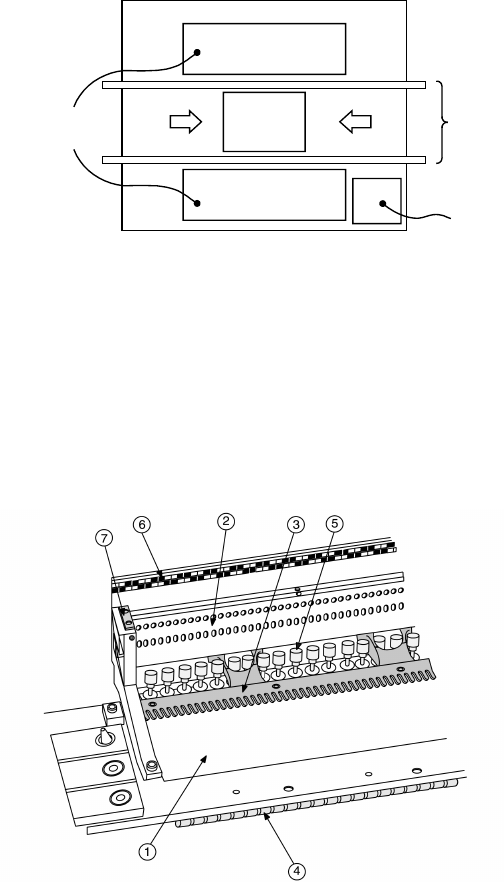

图 1-1-4-1-5 贴片机主机配置图
● 送料器台各部分名称
用“安装办②”、“锁定轴④”，对装载有带式元件及杆式元件的带式送料器、散件送料
器、杆式送料器进行定位，并固定。元件的传送由“驱动汽缸⑤”来驱动。
安装各送料器的位置请参照“位置标签⑥”。也可参照FPI(可选项)的引导。
“台架标记⑦”是用于修正送料器台的位置与形态的标记。
图 1-1-4-1-6 送料台
① 送料器台 ④ 锁定轴 ⑦ 台架标记
② 安装板 ⑤ 驱动汽缸
③ 安装板Ｂ ⑥ 位置标签
送料器台
基板传送部分
后侧
基板
前侧
图像监视器
第 1 部 基本编 第 1 章 设备概要
1-11

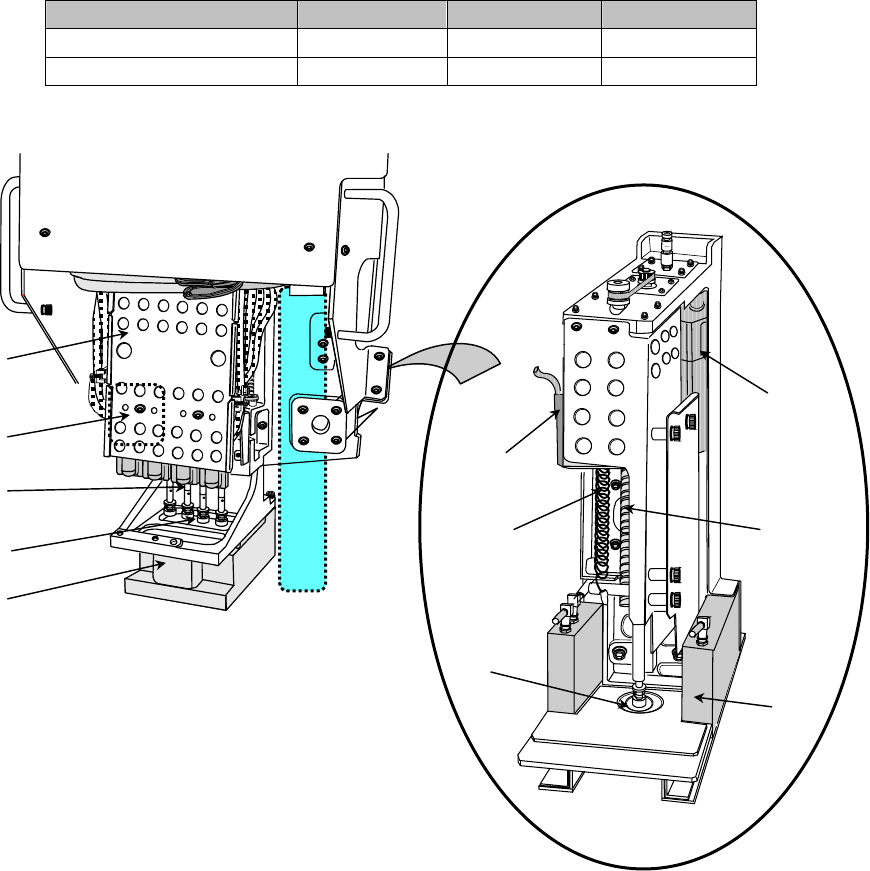

1-1-4-1-3 贴片头单元的构成
贴片头由检测元件的位置偏移、角度偏移的激光校准传感器以及可进行上下驱动与旋转的Z
滑动轴构成。
本机由以下结构组成。
机型名称与贴片头的关系如下所示。
机型名称 KE-2050R KE-2055R KE-2060R
MNLA 贴片头 ○ ○ ○
FMLA 高精度 IC 贴片头 － － ○
L 贴片头单元图(MNLA 贴片头)
(KE2050R/2055R/2060R)
R 贴片头单元图(FMLA 贴片头)
(KE-2060R)
图 1-1-4-1-7 贴片头单元图
① 吸嘴外轴 ④ Ｚ滑动轴 ⑦ 贴片头上部弹簧
② 激光校准传感器 ⑤ θ轴马达
③ Ｚ轴马达 ⑥ 滚珠丝杠
②
①
④
⑤
①
②
③
⑤
⑥
⑦
③
