第1部 基本篇 第4章 生产程序制作
4-95

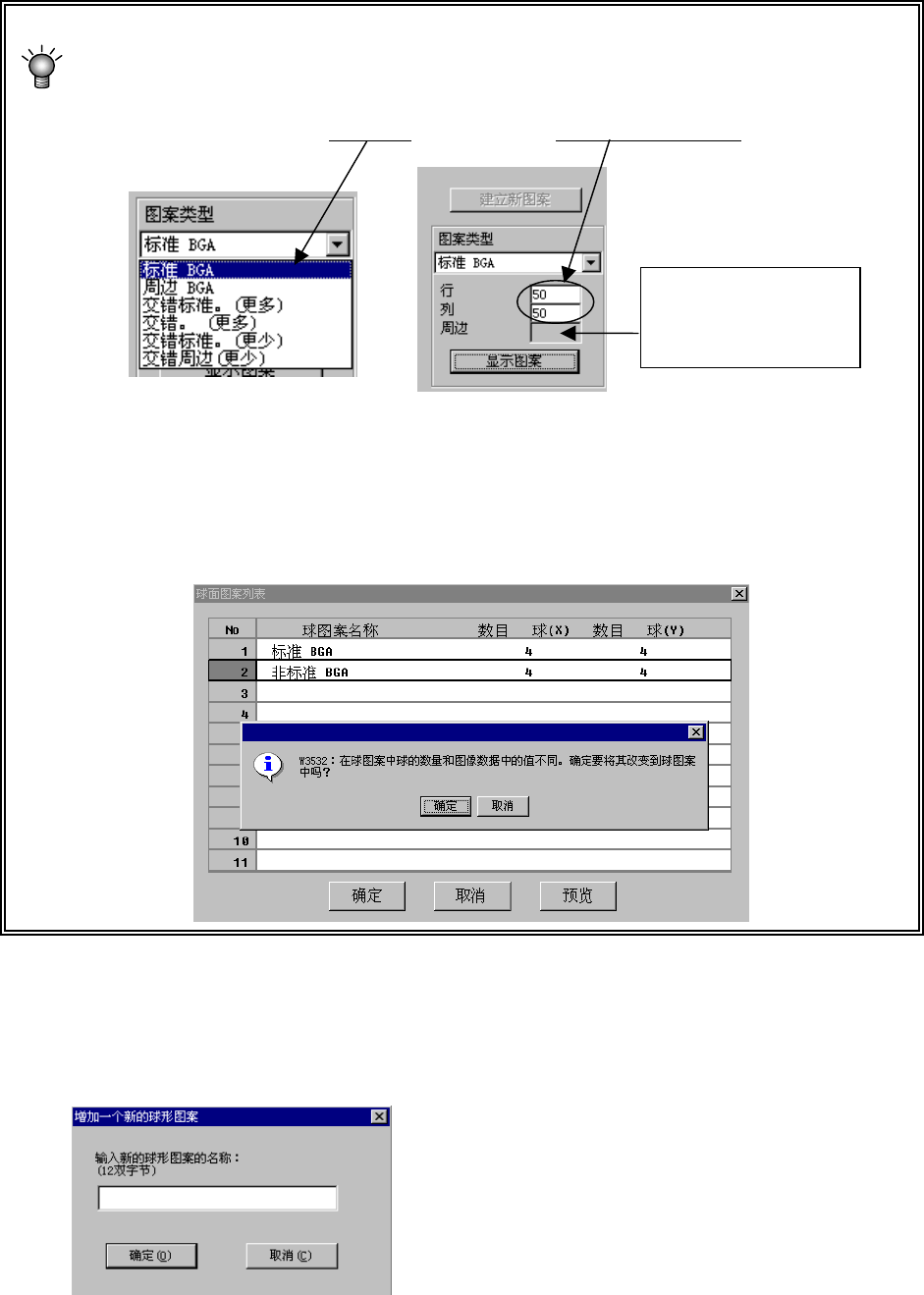

<球图案的新制作方法>
a) 按下“球图案新建”按钮。
b) 在“球图案种类”中选择图案类型
，输入新图案的“行”数与“列”数。
c) 按下“球图案显示”按钮，则在“球图案制作区域”中显示已选择的球图案。请对球进行
追加·删除以编辑图案。
当球图案制作时设置的球数与该画面中设置的球数不同时，则显示下述确认信息。选择“确
定”，则该画面中设置的球数生效。
制作·编辑后，请单击“保存”后，再单击“确定”。
保存新建的球形图案时，显示球形图案名的设置画面。
请输入球形图案名，单击“确定”。
图 4.3.7.3.10.4 球形图案名的设置
选择外围型时，请输入
球存在的行数。
(参见下页 11)的行数
图
4.3.7.3.10.4
图
4.3.7.3.10.4b
图
4.3.7.3.10.4
(
c
)
第1部 基本篇 第4章 生产程序制作
4-96
4-3-7-3-11 外围图案的球存在行的设置(仅限于 BGA、FBGA 元件)
当为外围型BGA、交错外围型BGA(外周多)、交错外围型BGA(外周少)球形图案时，从外围开始
计算球所在的行并进行设置。
当设置了除此以外的图案时，在一览表画面中“行数”显示为“*”，表格画面中则不显示。
4
4
■ 该例中的球存在行数为 4。

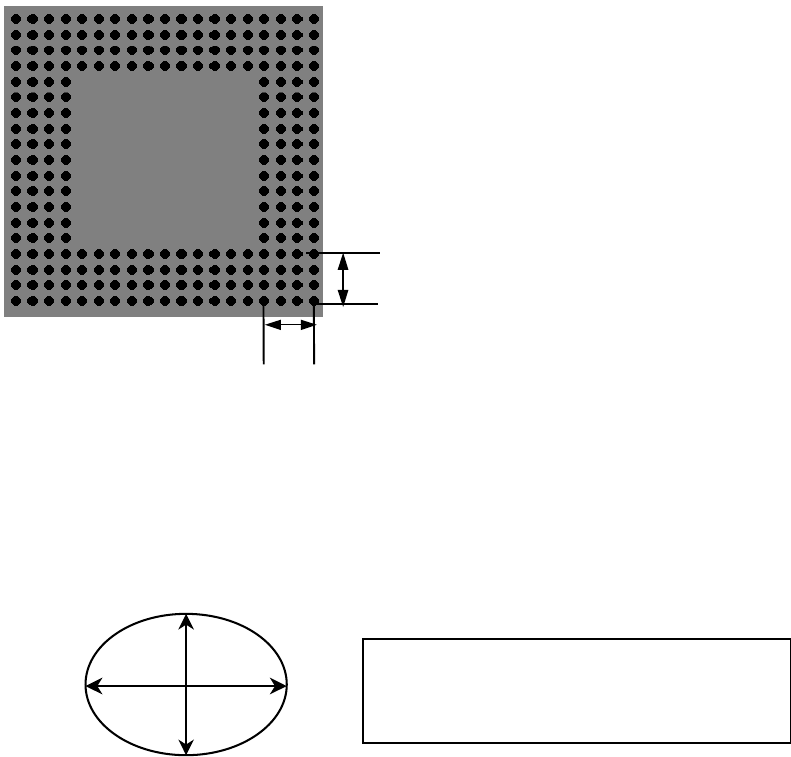

图 4.3.7.3.11.1 外围图案
4-3-7-3-12 直径检查、变形检查(仅限于 BGA、FBGA)
识别种类为“所有球-基板”“所有球-陶瓷”时，可设置判定值及有无球检查。
● 直径检查：测量各球的纵向与横向长度，无论哪一个长度超过(插入)设置值，都将被作为
识别错误。建议将检查水平值(输入值)指定在40%以上。
● 变形检查：检查球的面积。相对于用球直径输入值换算的球面积来说，算出来的像素值低
于设置值或大于设定值时，都将被作为识别错误。建议将检查水平值(输入值)指定在45%
以上。
检查的初始值为“50”。
如果检查严格(将数字设置小)，则错误的发生率就高。
H
V
将球面直径的输入值设为 R 时，1-(H/R)、
1-(V/R)中的任何一个值在超过(大于)或
低于(小于)输入值(%)时即为错误。
第1部 基本篇 第4章 生产程序制作
4-97
4-3-7-3-13 引脚方向
元件种类为单向引脚连接器时，设置有引脚的面是上还是下。
用<右>击进行选择。
4-3-7-3-14 识别引脚(左上、右上、左下、右下)
当为连接器元件时，通常识别所有引脚，如只能识别两端的引脚或两端有引脚以外的发光物
时，只识别两端引脚或将发光物体假定为引脚，仅除去两端的引脚进行识别。
右击，则显示选择项目。

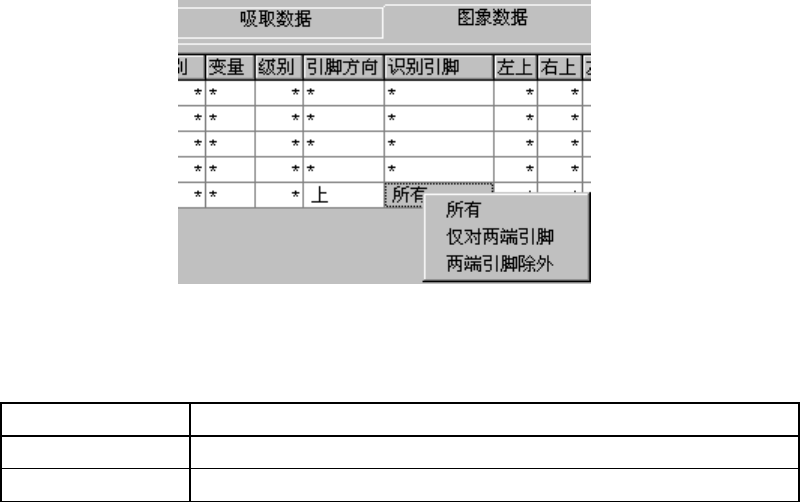

图 4.3.7.3.14.1 一览表画面中识别引脚的设置
表 4.3.7.3.14.1 识别引脚 选择项目
所有引脚 将所有引脚作为识别对象。
仅两端引脚 从引脚两端开始指定识别引脚的范围。
两端引脚除外 从引脚两端开始指定不识别引脚的范围。
指定为仅识别两端引脚、两端引脚除外时，输入左上、右上、左下、右下的引脚根数，指定
识别范围。
