第2部 功能详细篇 第1 2章 选项元件 12-13 (1) 安装步骤 1) 将各送料器安装在“送料台②”上。 2) 请确认“选择器 ”OFF ，“升降机 ”已从“挡块 ”上降下。 3) 将“ 统一交换台①”装入贴片机 主体内，直至 “集电器止动板⑧” 顶住“台架挡块 ”上。 4) 锁紧左右的“集电器挡块⑤”。 5) 打开“选择器 ”后，“送料台②”上升，安装在贴片机主机上。 6) 将 “送料器插头⑨” 插入贴片机主机护盖的 “电源 ”…
第2部 功能详细篇 第12章 选项元件
12-12
12-6 统一更换台
3
6
8
1
5
4
12
11
14
13
15
2
10
9
7
图 12-6-1
① 统一更换台 ⑦ 集电器
13
电源
② 送料台 ⑧ 集电器止动板
14
选择器
③ 连接器支架 ⑨ 送料器插头
15
凹连管节
④ 集电器手柄 ⑩ 气动耦合器
16
锁紧踏板
⑤ 集电器挡块
11
升降机 17 解锁踏板
⑥ 台架定位销 ⑫
台架挡块
注意
图 12-6-2 集电器挡块
在驱动气缸下面注意不要放工具或其
他物品。否则在升降机下降时，与驱动
气缸接触，不仅会损伤放置的东西，还
会损坏机器尤其会损坏连接器支架，可
能引起短路，容易发生火灾。
驱动气缸
绝对不要放物品
第2部 功能详细篇 第12章 选项元件
12-13
(1) 安装步骤
1) 将各送料器安装在“送料台②”上。
2) 请确认“选择器 ”OFF，“升降机 ”已从“挡块 ”上降下。
3) 将“统一交换台①”装入贴片机主体内，直至“集电器止动板⑧”顶住“台架挡块 ”上。
4) 锁紧左右的“集电器挡块⑤”。
5) 打开“选择器 ”后，“送料台②”上升，安装在贴片机主机上。
6) 将“送料器插头⑨”插入贴片机主机护盖的“电源 ”上，朝右旋转，直至固定螺钉。并
将“气动耦合器⑩”插入贴片机主机护盖的“凹连管节 ”上。
如在统一更换台前后(2 工位)中任意一个在下降的状态下，若此时使机器工作，则与护盖打
开时一样，XY 轴以低速移动。
(2) 拆卸步骤
1) 将“气动耦合器⑩”和“送料器连接器⑨”从贴片机主机上卸下。
2) 关闭“选择器
”后，“送料台②”下降，从贴片机主机上卸下。
3) 将左右的“集电器挡块⑤”的锁定换为“解除 ”。
注意
· 为了防止引装置的意外启动而引起的事故，请打开安全护罩，关闭空气
塞，放出残留空气后再进行安装。
· 为了防止伤及人身或装置，请在主机完全停止后再进行统一更换台的安
装。
· 操作选择器时，用目视确认选择器，注意不要与将其其他开关类，特别
是电源总开关搞错，然后再进行操作。另外，操作选择器时，请勿将手伸
入装置内部，也不要将脸和头靠近装置。
· 用统一更换台将送料器台安装在机器主机上时，在各种送料器间距位置
的示教中或基本生产动作时，请不要将手放在统一更换台的手柄④上，
也不要对其施加负荷。
注意:
14
1
3
14
1
7
14
11
1
2
1
2
1
5
第2部 功能详细篇 第12章 选项元件
12-14
12-7 IC 回收带的操作
12-7-1 规格
(1) 适用元件
种类 ： QFP，SOP,PLCC等(使用图像识别装置的元件)
尺寸 ： 10～50mm，1.0～6.0mm
(2) IC 的回收数量
5个～19个(因使用的最大尺寸的IC的不同而异)
(3) 回收带的传送量
15～55mm(以5mm为单位)(根据使用的最大尺寸的IC，手动安装旋转开关)
(4) 皮带
使用防止静电的皮带 宽5mm
12-7-2 回收带的构成与各部分的名称

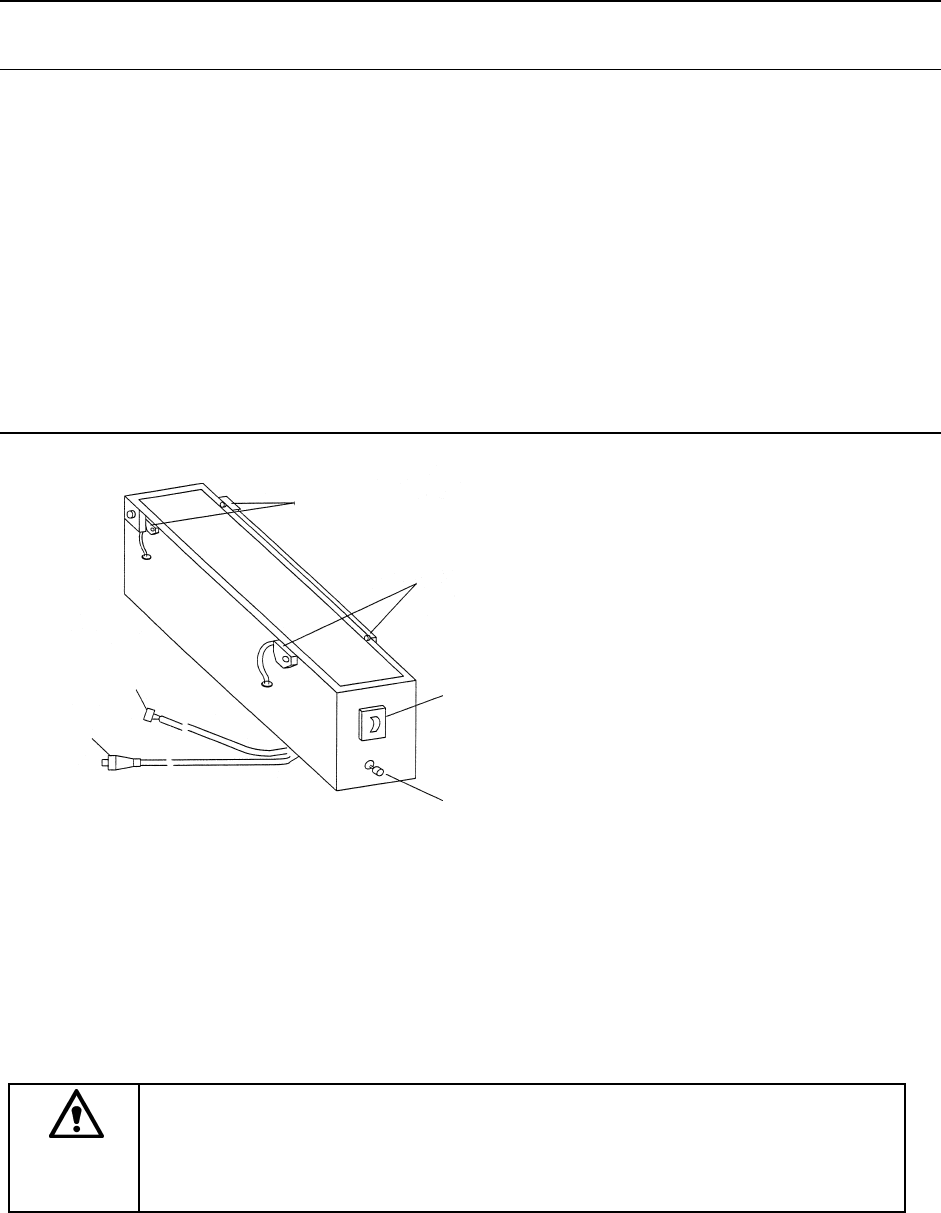

图 12-7-1 IC 回收带的名称
本装置是完好无损地回收在图像识别因某种原因而未被贴片的元件的装置。
¾ 从贴片头开始，放置在“元件探测传感器①”部分的元件，按照“旋转开关③”所设定的
间距被依次传送。
¾ 如果回收带上堆满元件，当“传感器②”检测到元件后，主机将处于暂停状态，显示器上
将显示该信息。
注意
· 为了防止伤及人身或装置，回收元件时，请确认主机已安全停止后，再打开安
全护罩进行回收。
· 在送料器台上安装有 IC 回收带的状态下回收元件时，请一边与其他工作人员确
认一边进行作业。
① 元件探测传感器
② 停止传感器
③ IC尺寸设置用旋转开关
④ 复位开关
⑤ 电源连接器
⑥ ALARM 信号连接器
⑤
④
①
②
③
⑥
