第1部 基本篇 第4章 生产程序制作
4-33
9) 分层
可指定贴片的顺序。编号小的层优先(先贴片)。初始值为“4”。
如进行优化，则贴片顺序自动决定，与输入顺序无关。此时，参照分层，在相同层之间决定
最优先的贴片顺序。
变更时，请按F2键或鼠标的右键，从一览表中选择。
芯片元件 QFP
例) 如右图那样对QFP与芯片元件贴片时，
如果先贴QFP，则芯片元件将无法贴片。
此时，如果将芯片元件指定为第4层，将QFP
指定为第5层，则先对编号较小的芯片元件
进行贴片，然后再贴QFP。
<在芯片上贴装 QFP>
第1部 基本篇 第4章 生产程序制作
4-34

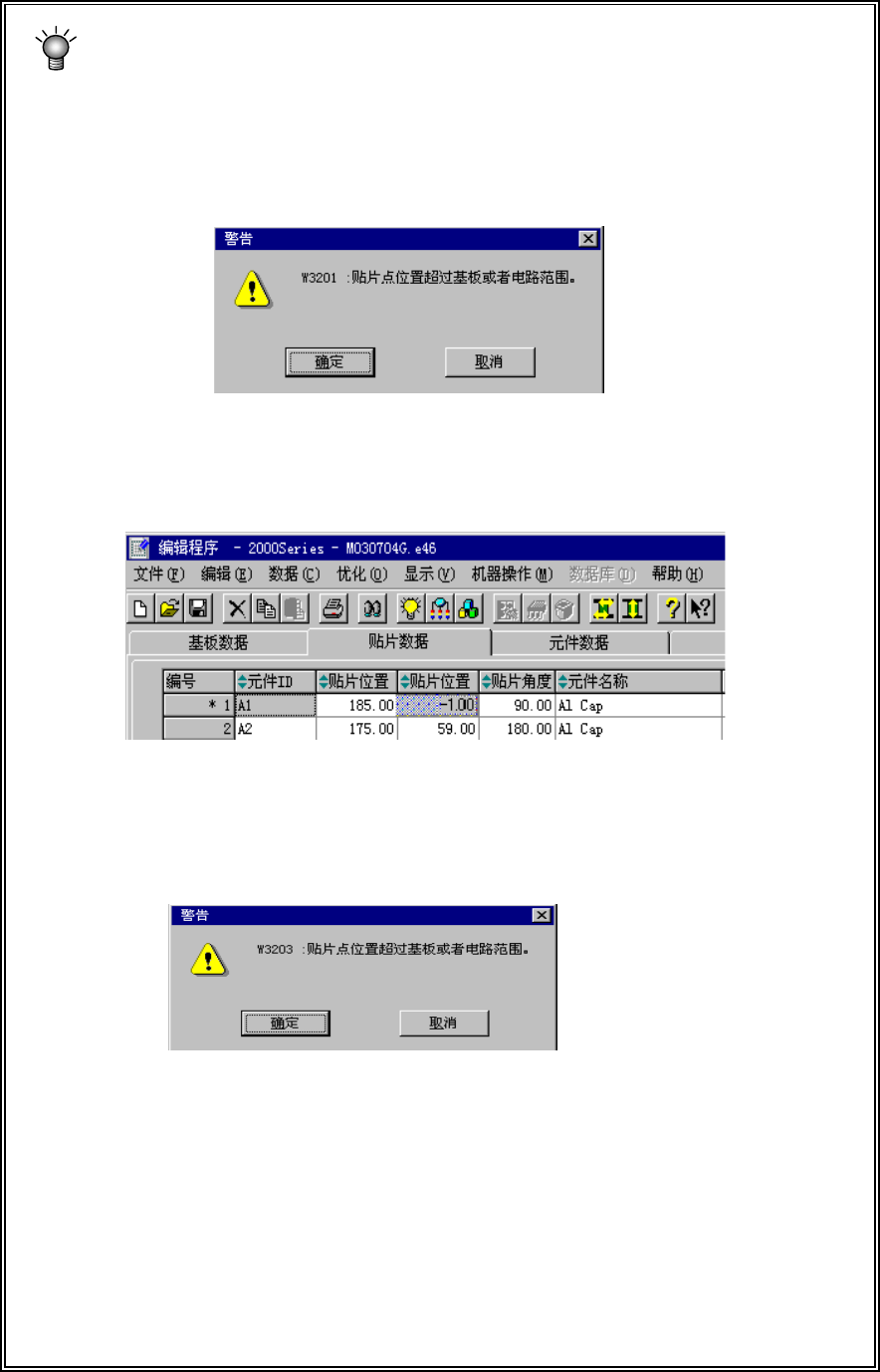

范围检查
在如下的时间段内，对贴片位置是否在基板内(单电路板时)，或是否在电路内(多
电路板时)进行检查。
① 输入数据时
在输入贴片位置 X 或 Y 时，或分别对其进行了改变时，进行范围检查。
出错时，将显示如下的警告信息。
● 确定⇒确定输入数据，在贴片数据编号的左侧带有“*”的超范围标记(参照下
图)。如果输入范围内的值，则标记消失。
● 取消⇒输入的数据无效，返回数据输入状态。
② 切换数据时
切换数据(选择元件数据等)时，进行范围检查。
出错时，将显示如下的警告信息。
● 确定⇒继续进行数据切换
● 取消⇒停止数据切换
※ 发生范围检查错误时，
先对
“贴片数据”进行确认，如果没有问题，请确认各“基板
数据”的输入值。
(特别是定位孔位置、基板设计偏移、首电路位置、电路设计偏移、电路配置的
各坐标)
图 4-3-4-4
图 4-3-4-5
图 4-3-4-6
第1部 基本篇 第4章 生产程序制作
4-35
4-3-5 元件数据
“元件数据”是输入由“贴片数据”输入的“元件名称”的详细信息的数据。
因此，需要制作由“贴片数据”输入的所有元件名称的数据。
4-3-5-1 元件数据画面的显示
元件数据的输入画面，有表格显示和一览显示2种形式。
一览显示画面是将多个元件数据的概要以一览表的形式显示在画面中。在一览表显示画面中，
不能输入数据，但可查看数据的完成情况。
图 4-3-5-1-1 贴片数据列表画面
