第2部 功能详解篇 第6章 通用图像
6-18

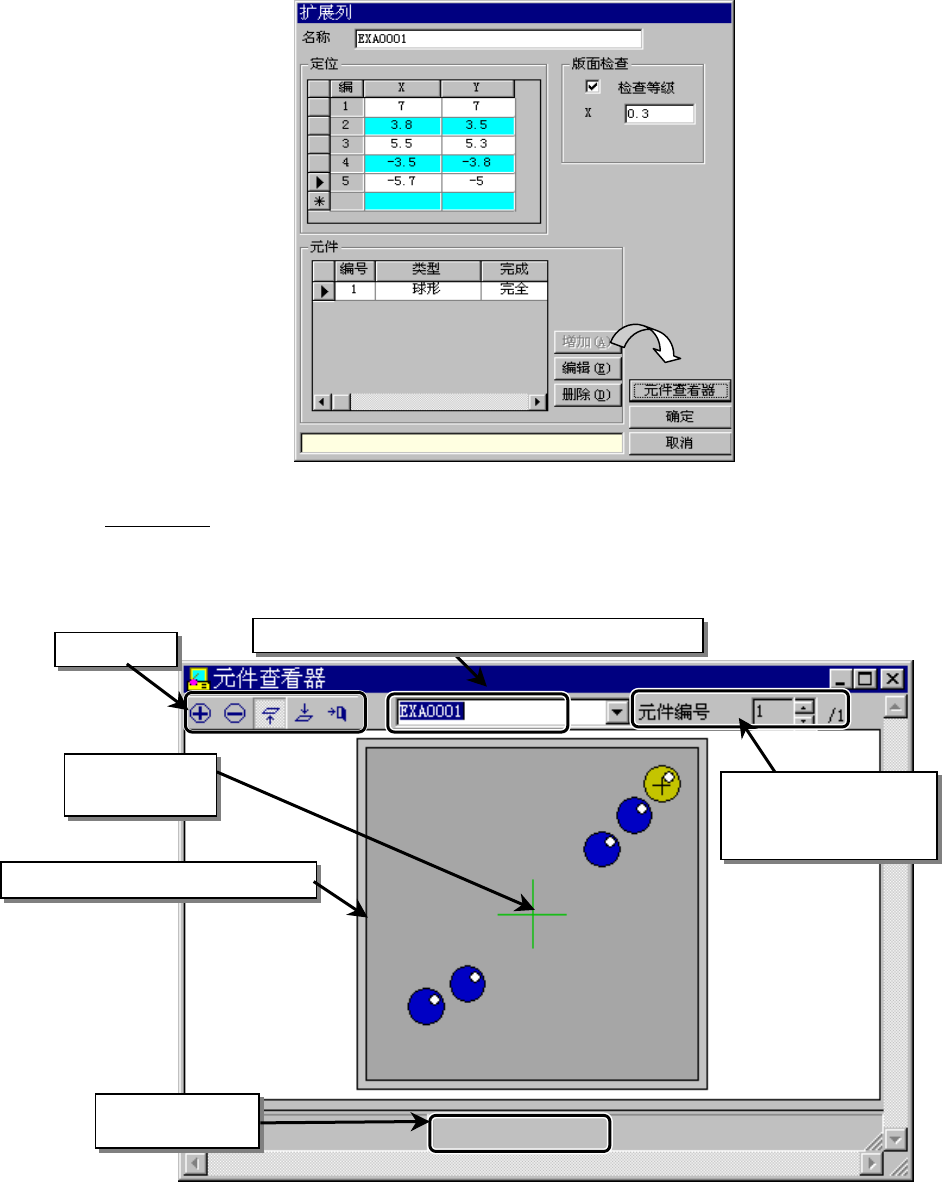

从扩展列画面中调出
单击扩展列画面的“元件查看器”按钮。
画面显示例
显示扩展列数据的配置图形。用旋转控制器移动元件编号，单击画面上的要素，所选择
的要素以黄色显示。（未选择的要素以兰色显示。）
在元件数据中输入的元件外形
元件中心用十字
线表示
选择的要素坐标
工具栏
扩展列数据组列表（仅显示）
选择要素的元件编号和
总数
（1.0000，0.7000）
第2部 功能详解篇 第6章 通用图像
6-19
6-4 通用图像数据简易输入
是将数据输入项目限定为最低限度所需的项，并且利用图表的数据输入方法。
6-4-1 可用简易输入法来输入的元件数据
用简易输入法可输入一般性的元件数据，但复杂的元件定义，需在详细输入画面(参见6-3-1
章)中进行。
表6-4-1-1为可用简易输入法制作的数据(元件)种类。
表 6-4-1-1 可用简易输入法来输入的数据(元件)
数据(元件)的种类
所有的元件组位于元件外形的某一边上
鸥翼式或平板式外部引脚
引脚元件
所有的元件组为 1D(1 方向)
角、边的元件
(标记元件不可用简易输法来输入。)
外形元件
所有的元件为点
球元件 无法输入。
*扩展列数据无法以简易输入法来制作数据。
※注：在元件数据画面中选择追加、编辑按钮，则无法用简易输入法来输入在详细输入画
面(元件组画面、元件画面)中已制作或已编辑的数据。
6-4-2 打开简易输入画面
在元件数据画面中选择了元件的“种类”后，再选择“简易输入”，则显示元件组定义画面。

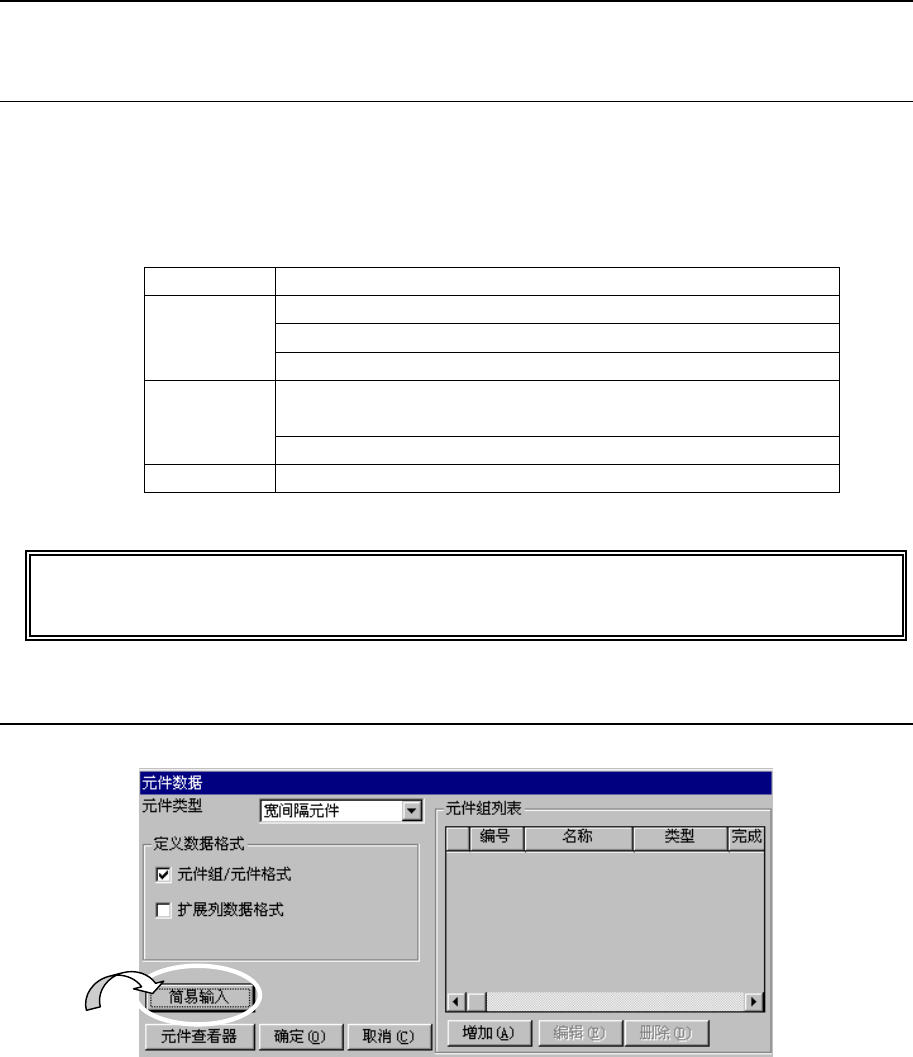

图 6-4-2-1 元件数据画面例
第2部 功能详解篇 第6章 通用图像
6-20
6-4-3 引脚元件类的制作方法
6-4-3-1 引脚元件组定义画面
从元件数据画面中选择“引脚元件类”，则显示如下的“引脚元件组定义”画面。
指定与元件形状相同的模板后，在“各边的引脚组数”中输入元件组的数量。
图 6-4-3-1 显示引脚元件组定义画面
输入后，选择“OK”。
※注：如果在引脚元件组定义画面中定义了元件组并按下 OK 结束运行，则从下一次开始，
即使按了简易输入按钮，也将被跳过。元件组的追加等，请在引脚元件简易输入对
话框中进行。
① 请选择模板。
(有 7 种模板可供
选
择。)
显示元件组数量的总和。
② 请输入各边的引脚
组数量。
