第 2 部 功能详细编 第 9 章 手动控制 9-15 9-4-1-3 激光控制 从菜单栏中选择“控制（C）”→“贴片头(H)”→“激光控制(L)”或选择命令按钮的“激光 控制”，显示如下的激光控制画面。 图 9-4-1-3-1 激光控制画面 (1) 控制单元 利用按钮来选择控制对象单元。 不受机器设置的“使用单元”设定的影响。(也可以选择不使用的单元) 图 9-4-1-3-1(a) KE-2050R,2055R KE-2060R
第 2 部 功能详细编 第 9 章 手动控制
9-14
3) 角度照明控制
对OCC的角度照明的ON/OFF进行控制。
控制方法请参见2)垂直照明控制项目。
4) 极性控制
对OCC极性的正/反进行控制。
在控制项目的“极性控制”被选中时，选择“正(1)”按钮、“反(2)”按钮、“正/反(3)”按钮
或按下“F3”键、“F4”键、“F5”键进行控制。
● 在控制单元中选择了坏板标记传感器时的控制方法
1) XY 轴移动
与贴片头控制的XY轴移动相同。
2) 传感器控制
对坏板标记传感器的传感器ON/OFF进行控制。
在控制项目的“传感器控制”被选中时，选择“ON(1
)”按钮、“OFF(2)”按钮、“ON/OFF(3)”按
钮或按下“F3”键、“F4”键、“F5”键进行控制。
● 在控制单元中选择了 HMS 时的控制方法
1) XY 轴移动
与贴片头控制的XY轴移动相同。
2) 测量
测量高度的装置
在选中控制项目的“测量”时，选择“执行(1)”按钮或按下“F3”键控制。
在控制结束时更新测量结果的状态显示。

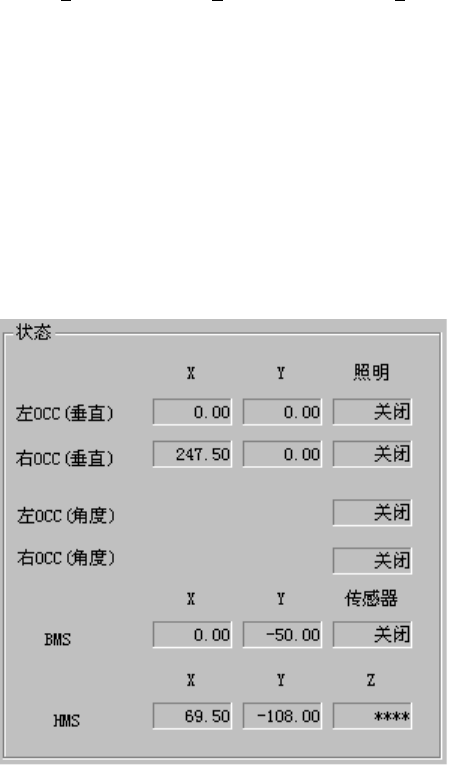

(4) 状态显示
① OCC
在XY轴坐标、照明的ON/OFF控制结束
时显示。
② 坏板标记传感器
在XY轴坐标、照明的ON/OFF控制结束
时显示。
连续显示传感器的ON/OFF。
③ HMS
XY轴坐标、Z轴坐标控制结束时显示。
图 9-4-1-2-3 状态显示画面
第 2 部 功能详细编 第 9 章 手动控制
9-15
9-4-1-3 激光控制
从菜单栏中选择“控制（C）”→“贴片头(H)”→“激光控制(L)”或选择命令按钮的“激光
控制”，显示如下的激光控制画面。
图 9-4-1-3-1 激光控制画面
(1) 控制单元
利用按钮来选择控制对象单元。
不受机器设置的“使用单元”设定的影响。(也可以选择不使用的单元)
图 9-4-1-3-1(a)
KE-2050R,2055R
KE-2060R
第 2 部 功能详细编 第 9 章 手动控制
9-16
(2) 算法
通过组合框选择执行测量(SWEEP)时的激光算法。
按下“Alt”+“↓”键，显示如下的一览表。
图 9-4-1-3-1(b)
显示画面中左侧的数字表示算法，右侧的字母表示SWEEP时的θ旋转速度。
算法：
1(14，–14): 从当前位置起反向旋转了预设角度后的位置，从该位置起再旋转θ后，找到阴
影宽度最小的位置(第1次)。然后，从检测出的最小宽度的位置起，旋转90
度，检测出第2最小宽度(第2次)。
相当于元件数据中设定的激光识别算法的算法1。
２(14，14): 从当前位置起反向旋转了预设角度后，从该位置起再旋转θ后，找到阴影宽度
最小的位置(第1次)。之后，从检测出的最小宽度的位置起旋转θ，检测出第2
最小宽度(第2次)。
相当于元件数据中设定的激光识别算法的算法2。
３(–14，–14): 不旋转θ，在运行时的位置检测阴影(第1次)。之后，在旋转到的位置检测阴
影(第2次)。
相当于元件数据中设定的激光识别算法的算法2。
速度： H：高速，M：中速，L：低速
(3) 控制项目
利用按钮来选择控制项目。
图 9-4-1-3-1(c)
