第1部 基本篇 第2章 生产 2-52 （4） 供应装置 生产设备画面中的供应装置的显示是变化的。以下代表性地列举说明。 ・ 供应装置为送料器的情况下 图 2-8-3-2-5 设备状态显示（送料器） ・ 供应装置包括托盘的情况下 图 2-8-3-2-6 设备状态显示（托盘） ・ 供应装置包括 DTS 的情况下 图 2-8-3-2-7 设备状态显示（DTS）
第1部 基本篇 第2章 生产
2-51
（3） 贴片头信息

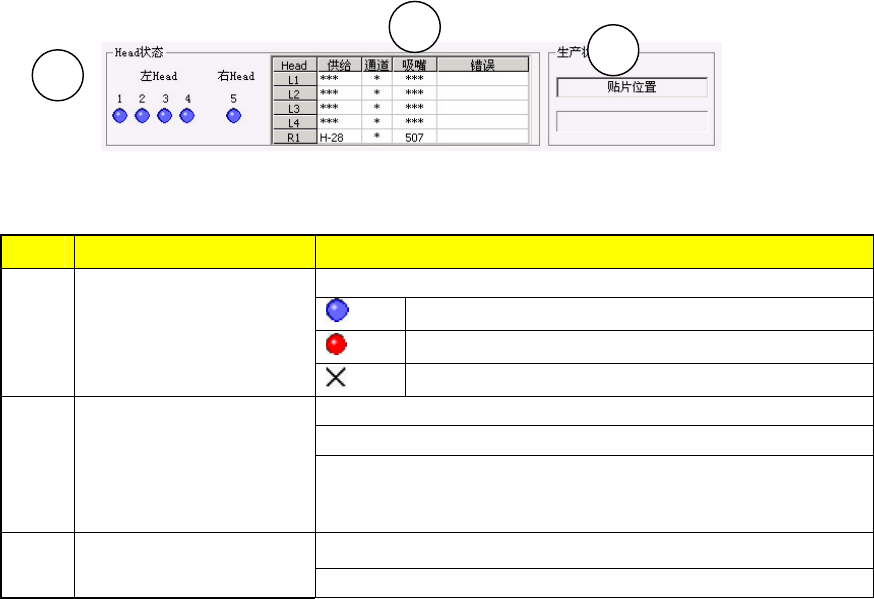

图 2-8-3-2-4 贴片头显示
各显示项目的说明
No 项目 显示
显示贴片头的使用状态。
贴片头正常使用状态
贴片头错误状态
1 贴片头使用状态
（左贴片头: 1～4）
（右贴片头: 5）
贴片头未使用状态
送料器：显示贴片头吸取元件的供应装置的信息。
吸嘴：显示贴片头正在使用着的吸嘴的信息。
2
贴片头信息
错误：发生错误的情况下、显示错误信息。
错误内容为：芯片站立、无元件、LA 识别、贴片异常、异
类元件、吸取失败、吸取偏移、元件方向、LA 角度、其他。
显示生产状态。
3 生产状态
同时吸取不成功时，显示“同时吸取偏移”。
2
3
1
第1部 基本篇 第2章 生产
2-52
（4） 供应装置
生产设备画面中的供应装置的显示是变化的。以下代表性地列举说明。

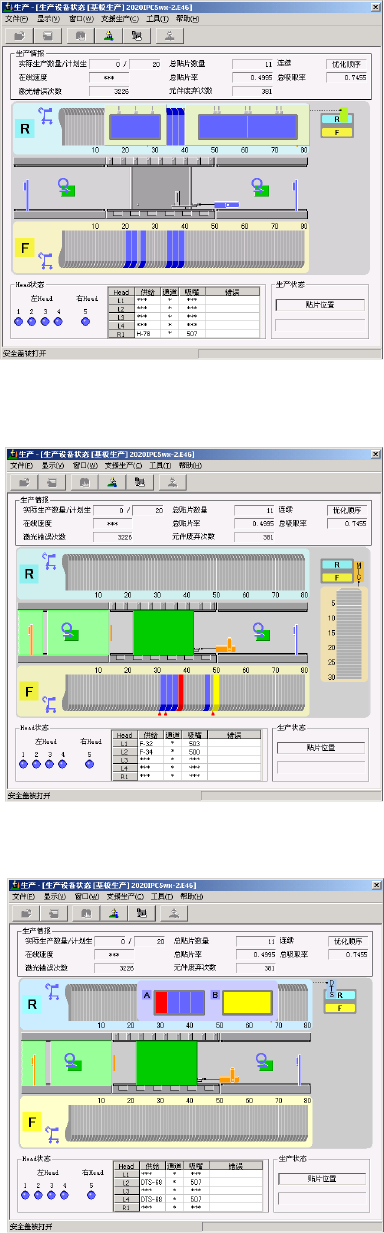

・ 供应装置为送料器的情况下
图 2-8-3-2-5 设备状态显示（送料器）
・ 供应装置包括托盘的情况下
图 2-8-3-2-6 设备状态显示（托盘）
・ 供应装置包括 DTS 的情况下
图 2-8-3-2-7 设备状态显示（DTS）
第1部 基本篇 第2章 生产
2-53

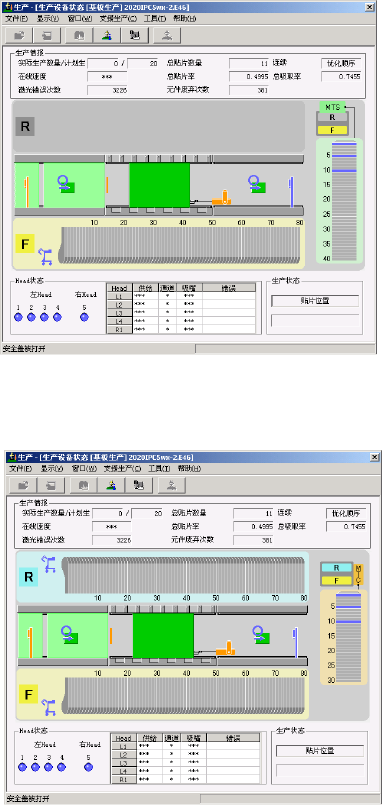

・ 供应装置包括 MTS 的情况下
图 2-8-3-2-8 设备状态显示（MTS）
・ 供应装置包括 MTC 情况下
图 2-8-3-2-9 设备状态显示（MTC）
