KE-2000R_InstructionManual_C_Rev00说明.pdf - 第92页
第 1 部 基本编 第 1 章 设备概要 1- 71 1-3-2-6 装置运行信息 换页 第一页 第二页 No. 图标 名称 图标 名称 1 机器运行信息 HMS 运行信息 2 各吸嘴运行信息 信号灯运行信息 3 各贴片头运行信息 迷你信号灯控制 4 ATC 运行信息 OCC 运行信息 5 激光运行信息 VCS 运行信息 6 轴运行信息 非同步运行信息 7 传送运行信息 SOT 运行信息 8 退出 返回桌面。 退出 返回桌面。
第 1 部 基本编 第 1 章 设备概要
1-
70
1-3-2-5 自动校准
换页
第一页 第二页
No. 图标 名称 图标 名称
１
XY 校正系数
２
激光传感器高度
３
吸嘴旋转中心
４
贴片头偏移
５
VCS 偏移
６
VCS 2 值化阈值
７
真空校准
８
退出
返回桌面。
第 1 部 基本编 第 1 章 设备概要
1-
71
1-3-2-6 装置运行信息
换页
第一页 第二页
No. 图标 名称 图标 名称
1
机器运行信息
HMS 运行信息
2 各吸嘴运行信息
信号灯运行信息
3 各贴片头运行信息 迷你信号灯控制
4 ATC 运行信息 OCC 运行信息
5 激光运行信息
VCS 运行信息
6 轴运行信息
非同步运行信息
7
传送运行信息
SOT 运行信息
8
退出
返回桌面。
退出
返回桌面。
第 1 部 基本编 第 1 章 设备概要
1-
72
1-4 文件
以下对文件菜单的操作方法进行说明。
本节是对“控制数据管理”以外的项目的说明。关于“控制数据管理”请参见“13-3：控制
数据管理”。

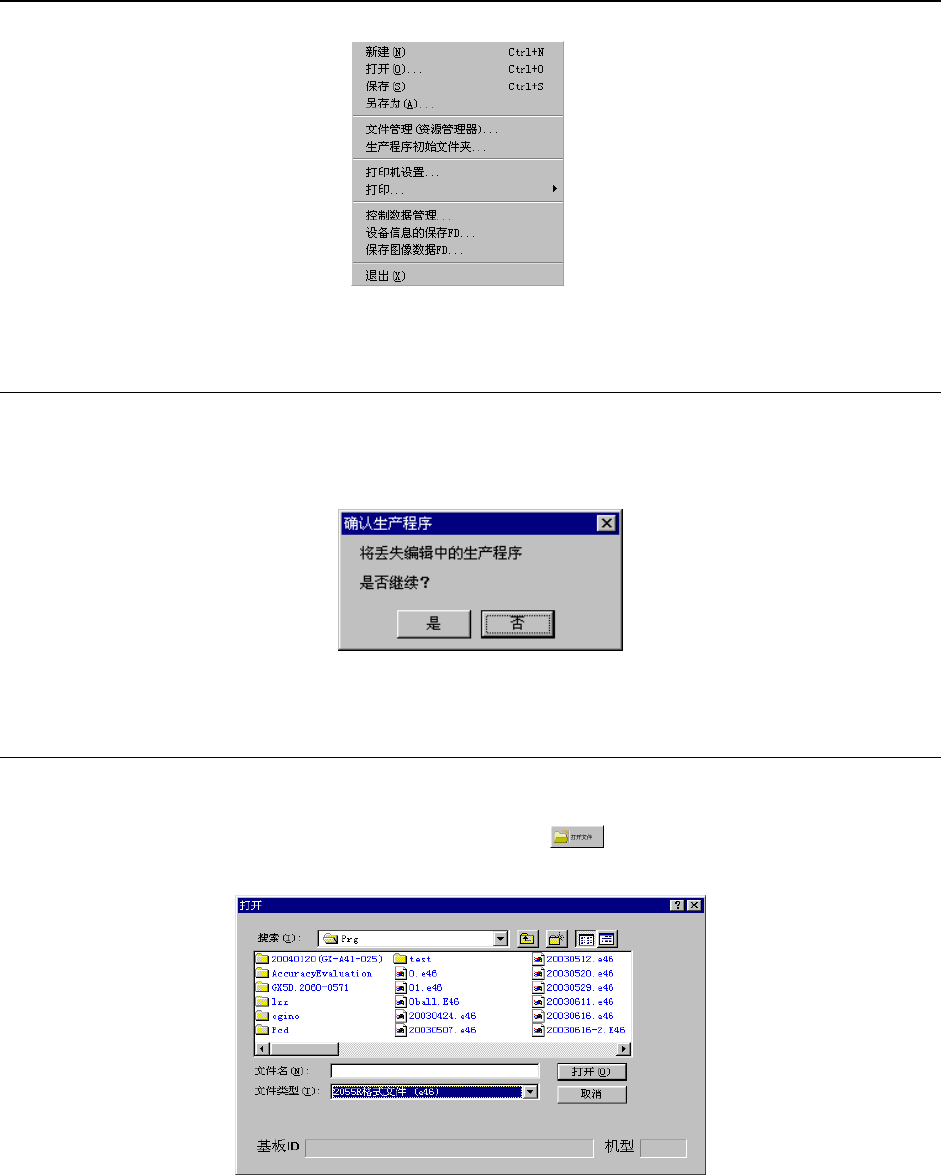

1-4-1 新建文件
新建文件时,请选择菜单栏中的“文件”/“新建”。
将生产程序的数据初始化。
如有未保存的生产程序,则显示确认信息。
图 1-4-1-1 生产程序确认信息
在此,按下“是”,则不保存文件而直接将其初始化。按下“否”,则中止处理,返回桌面。
1-4-2 打开(文件的读入)
读入已经制作好的生产程序文件。
<步骤>
① 从菜单中选择“文件”/“打开”,或按下命令按钮 。
② 从“打开文件”画面中,选择文件并单击「打开」。
图 1-4-2
如有未保存的生产程序则显示确认信息。(1-4-1参见新建)
