00196521-02_UM_X-Series_SR70x_JAP.pdf - 第110页
3 マシンのテクニカルデータ ユーザーマニュアル SIPLACE X シリーズ 3.3 寸法と重量 ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 110 3.3.2.2 X4 マシンの寸法 3 3 3 3 図 3.3 - 2 mm 単位の X4 マシン寸法 ( ベーシックマシン ) 3 (T)PCB 搬送方向
ユーザーマニュアル SIPLACE X シリーズ 3 マシンのテクニカルデータ
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 3.3 寸法と重量
109
3.3.2 寸法
3.3.2.1 X4I マシンの寸法
3
3

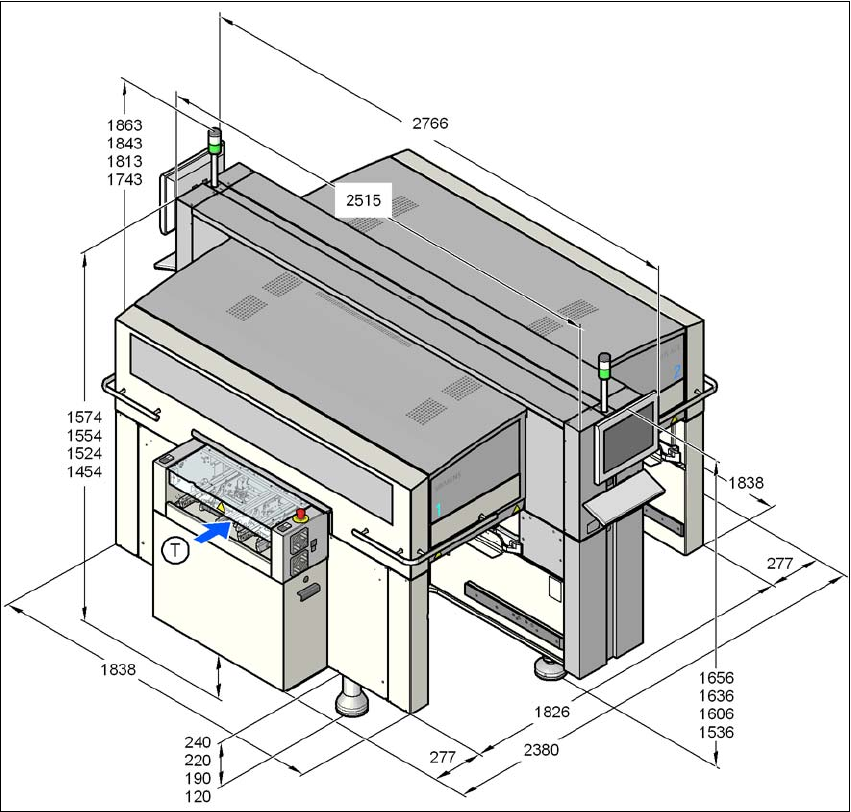

図 3.3 - 1 mm 単位の X4I 実装マシン寸法 ( ベーシックマシン )
(T)PCB 搬送方向
3 マシンのテクニカルデータ ユーザーマニュアル SIPLACE X シリーズ
3.3 寸法と重量 ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
110
3.3.2.2 X4 マシンの寸法
3
3
3
3

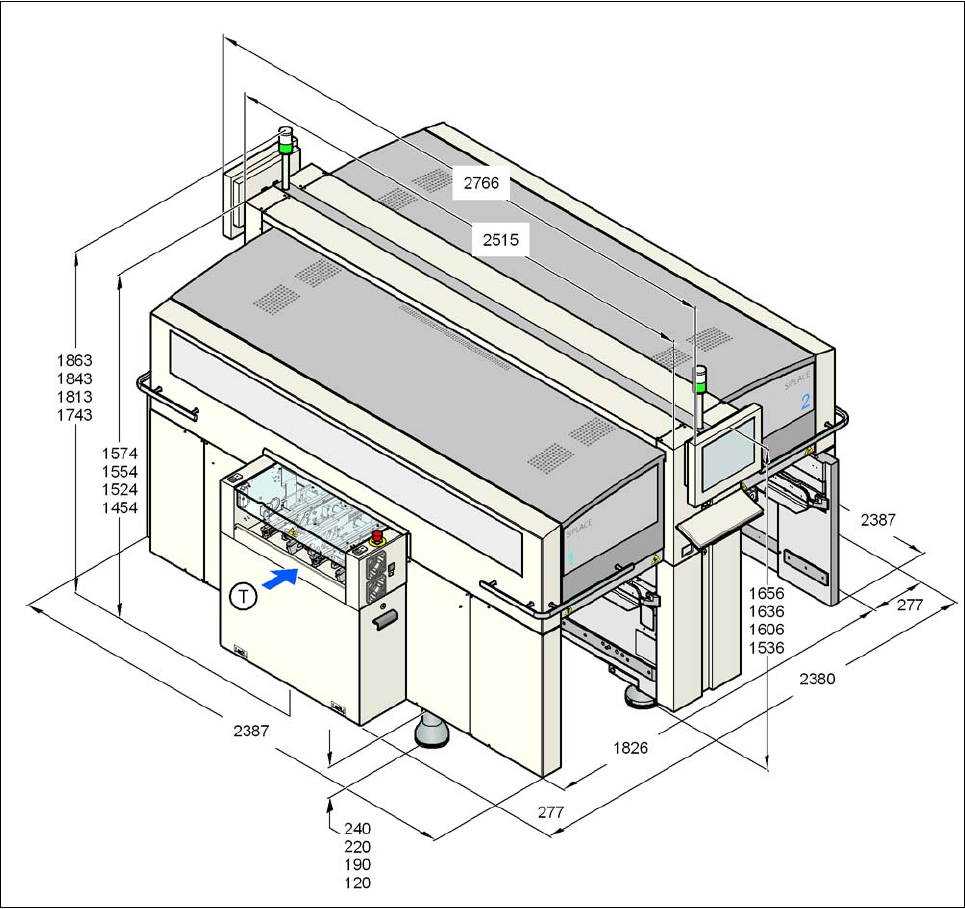

図 3.3 - 2 mm 単位の X4 マシン寸法 ( ベーシックマシン )
3
(T)PCB 搬送方向
ユーザーマニュアル SIPLACE X シリーズ 3 マシンのテクニカルデータ
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 3.3 寸法と重量
111
3.3.2.3 X3 マシンの寸法
3
3
3
3
図 3.3 - 3 mm 単位の X3 マシン寸法 ( ベーシックマシン )
3
(T)PCB 搬送方向
