4.3.10.7 「下側」ハンドガードを取り付ける
マシンには、
一つだけ
「下側」ハンドガードが備えられています。マシンを生産ライン内にイ
ンストールする場合、すぐ隣のアウトコンベヤ とインコンベヤ間にハンドガードは必要なくな
ります。
警告 4
生産ラインの
最上流
のマシンの搬入側および
最下流
のマシンの搬出側には、4 本のキャップボ
ルト M4x12 を使用して、必ず「下側」ハンドガード（アイテム番号 03045426-01）を取り付け
ます。これにより、資格の無い人が、マシン内に手が入らなくなります。
4
図 4.3 - 17 PCB 搬出側に「下側」ハンドガードを取り付ける
(1)「下側」ハンドガード、アイテム番号 03045426-xx
(2) 保護カバースイッチ
ユーザーマニュアル SIPLACE X シリーズ 4 据付けと委託作業
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 4.3 実装マシンをセットアップする
259
4.3.11 SIPLACE X4/X3/X2 のボックス PC ユニットを取り付ける
4.3.11.1 ボックス PC ユニット - 電気接続箇所
4

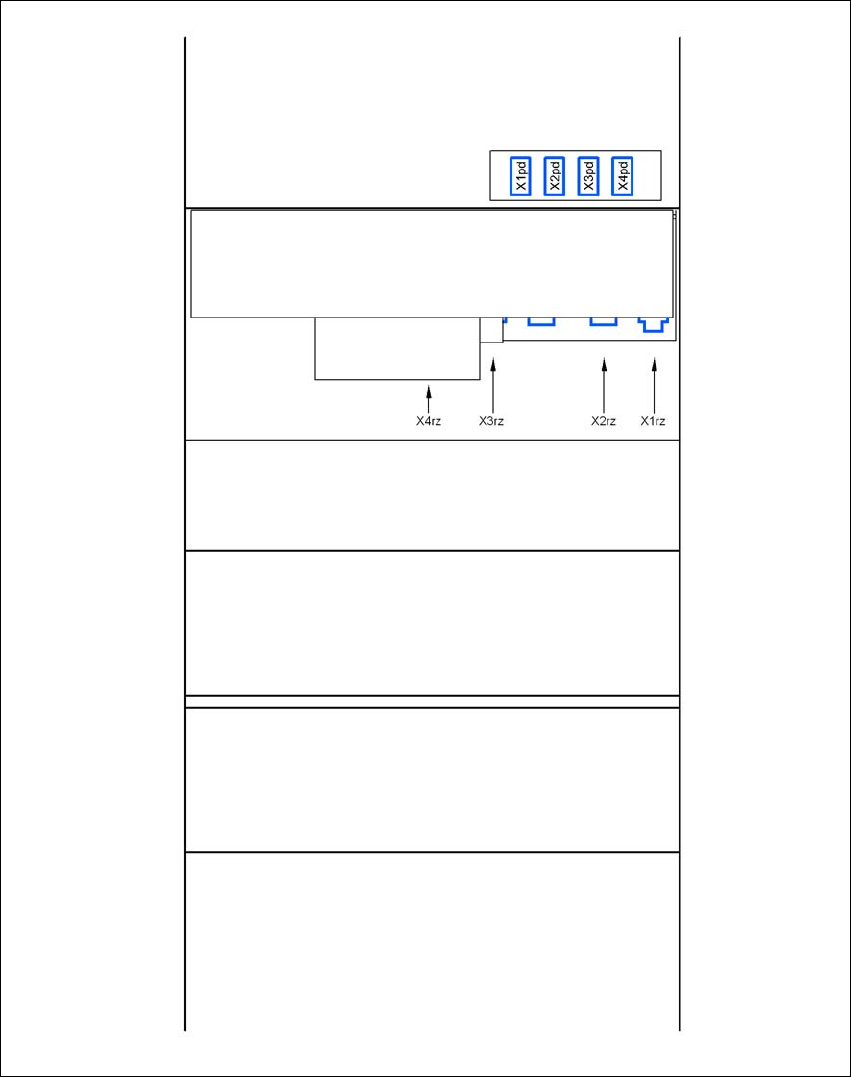

図 4.3 - 18 SIPLACE X4/X3/X2 のボックス PC ユニット、正面パネル - プラグを接続する
USB ハブ
ビデオ
マルチプレクサ
制御コンピュータ
マシンコントローラ
4 据付けと委託作業 ユーザーマニュアル SIPLACE X シリーズ
4.3 実装マシンをセットアップする ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
260
4

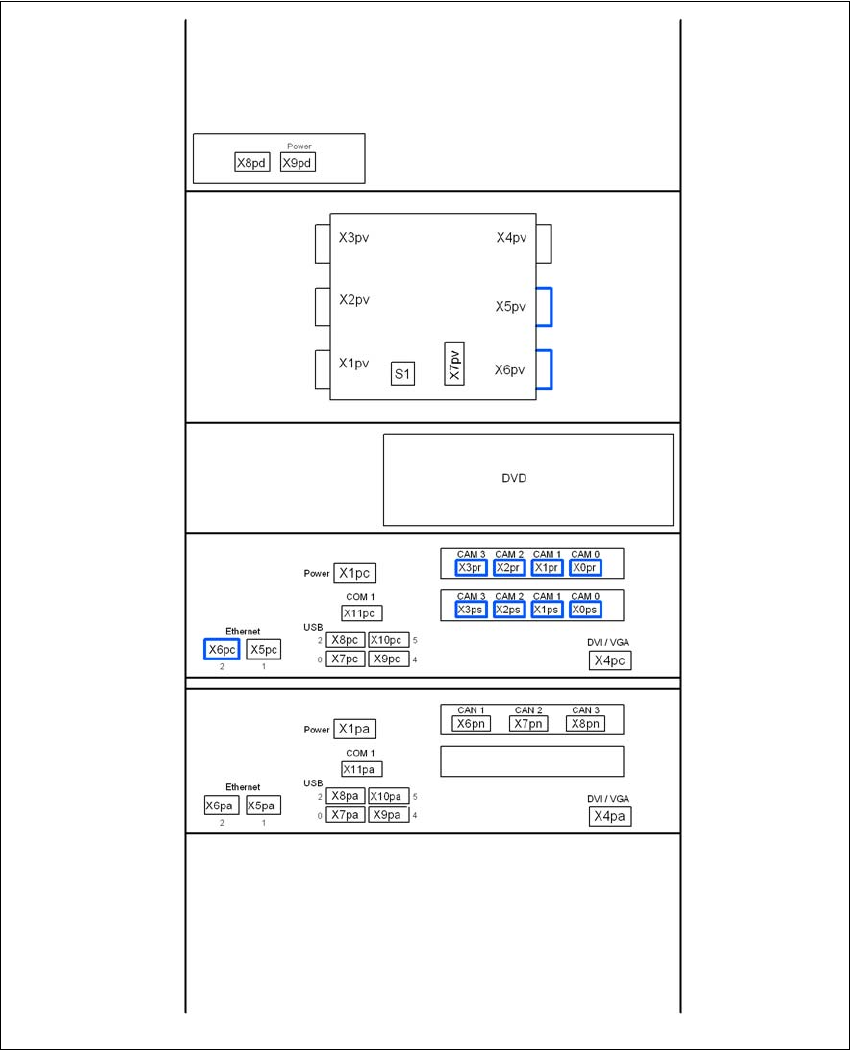

図 4.3 - 19 SIPLACE X4/X3/X2 のボックス PC ユニット、背面パネル - プラグを接続する
USB ハブ
DC/DC コンバータ
コントロールコンピュータ
マシンコントローラ
ボックス PC 電圧ディストリビュータ
