ユーザーマニュアル SIPLACE X シリーズ 3 マシンのテクニカルデータ
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 3.9 X フィーダ
173
3

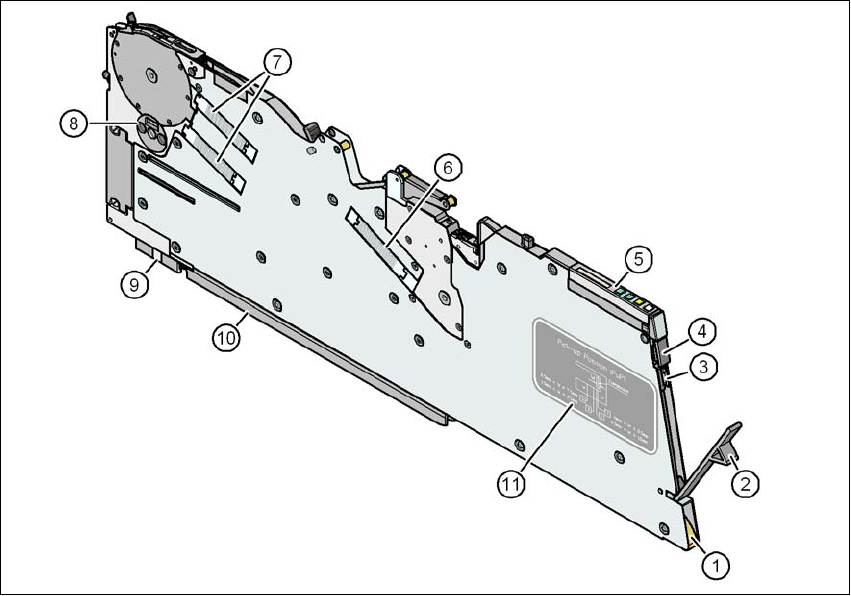

図 3.9 - 2 8 mm X テープフィーダ - 背面図
(1) テープスプリング付きテープガイドチャネルへの入口
(2) カバーテープコンテナのフラップ
(3) カバーテープ切断用内蔵カッタ
(4) 取外しハンドル、噛み合わせ済み
(5) オペレータパネル
(6) カバーテープ巻き取り装置用ドライブモータ
(7) テープコンベヤ用ドライブモータ
(8) 部品除去用ロータリバルブ
(9) 前部スライダガイド
(10)後部スライダガイド
(11)部品サイズ基準の吸着位置のグラフィック表示
3 マシンのテクニカルデータ ユーザーマニュアル SIPLACE X シリーズ
3.9 X フィーダ ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
174
3.9.2 SIPLACE X シリーズフィーダのテクニカルデータ
次のページから、X シリーズフィーダの図とテクニカルデータがあります。
3.9.2.1 8 mm X テープフィーダ
3

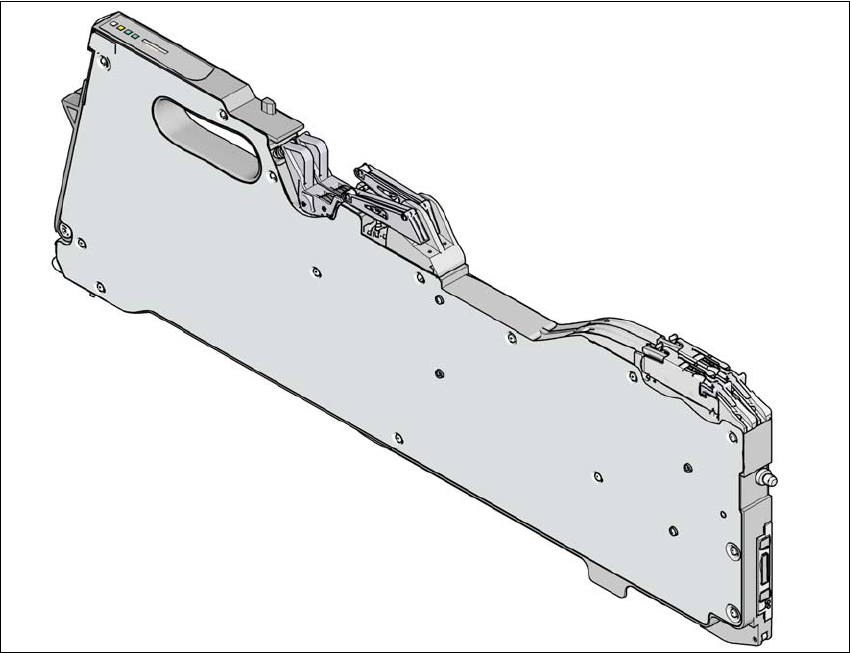

図 3.9 - 3 8 mm X テープフィーダ
3
8 mm X テープフィーダ アイテム番号 00141270-xx
スプライスセンサ付き 8 mm X テープフィーダ アイテム番号 00141290-xx
幅 10.8 mm
フィーダが占有するロケーション個数 1
送りピッチ 1 mm / 2 mm / 4 mm / 8 mm
部品テープの交換時間 < 45 s
マシンにプリセット済みフィーダ交換時間 ≤ 8 s
ユーザーマニュアル SIPLACE X シリーズ 3 マシンのテクニカルデータ
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 3.9 X フィーダ
175
3.9.2.2 2x8 mm X テープフィーダ
3
図 3.9 - 4 2x8 mm X テープフィーダ
3
2x8 mm X テープフィーダ アイテム番号 00141269-xx
スプライスセンサ付き 2x8 mm X テープフィーダ アイテム番号 00141289-xx
幅 22.9 mm
フィーダが占有するロケーション個数 2
送りピッチ 1 mm / 2 mm / 4 mm / 8 mm
部品テープの交換時間 < 45 s
マシンにプリセット済みフィーダ交換時間 ≤ 8 s
