ユーザーマニュアル SIPLACE X シリーズ 4 据付けと委託作業 ソフトウエアバージョン SR.70x.xx 以降 201 1 年 1 月日本 語版 4.3 実装 マシンをセットアップする 227 4.3 実装マシンをセットアップする 4.3.1 マシンの PCB 搬送高さ マシンを、次の PCB 搬送高さに設定することができます。 830 mm ± 15 mm 4 900 mm ± 15 mm 4 930 mm ± 15 mm(…
4 据付けと委託作業 ユーザーマニュアル SIPLACE X シリーズ
4.2 設置場所の基盤 ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
226
4.2.3.6 突入電流制限ジャンパをチェックする
突入電流制限は、供給電圧を基準にして設定しなければなりません。これは、突入電流制限
ボードの差し込み式ジャンパを使用しておこないます（ページ 226
の図 4.2 - 7 のアイテム 1
参照）。
4

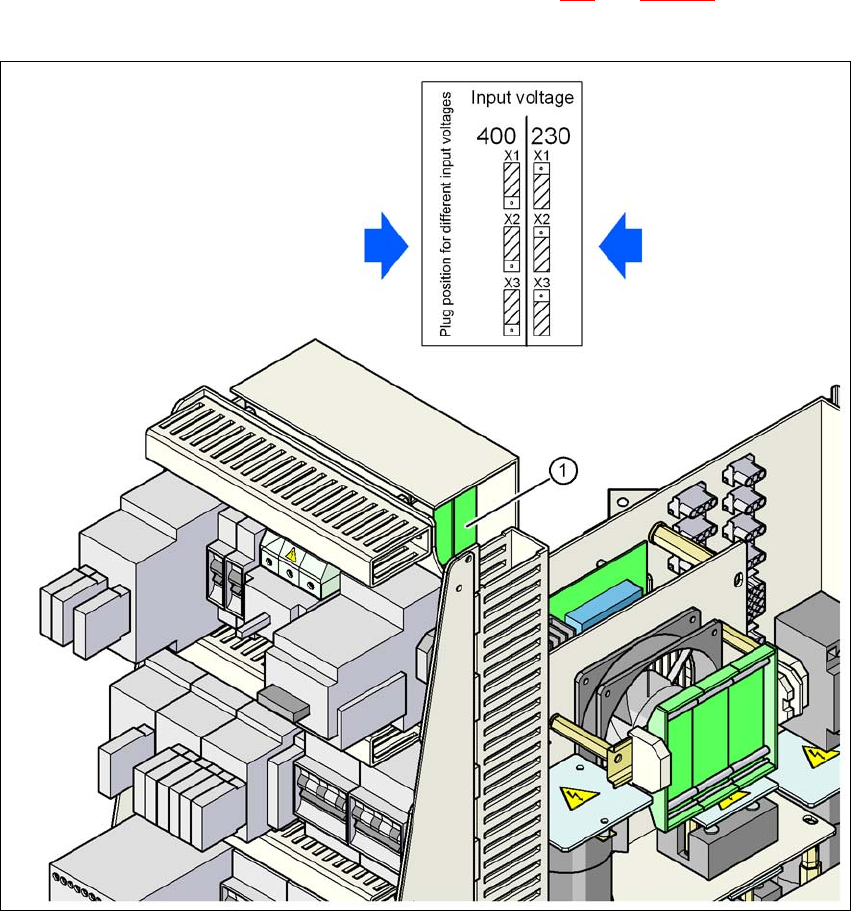

図 4.2 - 7 突入電流制限用ボードおよびコネクタの位置
4
(1) 突入電流制限ボード
X1、 X2、 X3 ボードの突入電流制限を構成するコネクタ
→ ジャンパの割当てをチェックし、必要に応じて修正します。
3 x 380 VAC
3 x 400 VAC
3 x 415 VAC
3 x 200 VAC
3 x 208 VAC
3 x 230 VAC
ユーザーマニュアル SIPLACE X シリーズ 4 据付けと委託作業
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 4.3 実装マシンをセットアップする
227
4.3 実装マシンをセットアップする
4.3.1 マシンの PCB 搬送高さ
マシンを、次の PCB 搬送高さに設定することができます。
830 mm ± 15 mm 4
900 mm ± 15 mm 4
930 mm ± 15 mm( 標準高さ ) 4
950 mm ± 15 mm(SMEMA 高さ ) 4
ご注意 4
PCB 搬送高さとは、PCB コンベヤベルトの上の端からマシンの脚の下端までの距離です。
4.3.2 警告指導
危険 4
ASM AS エンジニアまたは資格のある人しか、実装マシンをセットアップしたり委託作業した
りしてはいけません。
→ 適用できる事故防止規則に必ず従うこと。
→ マシンの脚を取り付けるために、絶対にマシンの下に入らないこと。モジュールや部品の
すべては、部品テーブルにある空間から取り付けることができます。それでもマシンの下
でアセンブリ作業を実行しなければならない場合、適当な手段でマシンを固定しなければ
なりません。これをサポートするためにフォークリフトだけを使用してはいけません。
→ 組立中に頭が自由に動かせるように、PCB コンベヤエリアに X-Y 軸がないようにし、怪我
をする危険性をなくします。
→ 実装マシンの高さを調整するのに次の二人が必要です。
– 一人は、必要なアセンブリ作業を行ないます。
– もう一人は、アセンブリ中に吊り上げられたマシンが動いていないか監視します。
→ 足を保護する特殊安全靴を着用します。マシンの脚は、おのおの 20 kg の重量があります。
4 据付けと委託作業 ユーザーマニュアル SIPLACE X シリーズ
4.3 実装マシンをセットアップする ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
228
4.3.3 工具と器材
マシンの高さを調整するのに次の工具と器材が必要になります。
– 開放端スパナ、サイズ 36、 アイテム番号 00096286-01
マシンの脚の高さを調整するボルト M24x2x120 用サイズ 36 4
– マシン中央の脚を調整するフックスパナ、サイズ 135 - 145
アイテム番号 00376519-xx 4
– 片口スパナ、サイズ 65、アイテム番号 00353827-01
マシン中央の脚の六角ロックナット M24 用サイズ 65 4
– 六角レンチ、サイズ 10、 アイテム番号 00373926-01
– マシン中央の脚用スペーサ固定キャップボルト M12x80 用
– 六角レンチ、サイズ 19、アイテム番号 00373928-01
マシン外側の 4 本の脚のクランプを、クランプするキャップボルト M24x90 4
– 六角ピン付きトルクレンチ、サイズ 19、マシンの脚 4 本を最終的に固定するための締め付
けトルク 130 Nm
– フォークリフト
フォーク長さ : 最小 1800 mm 4
運搬荷重 : 最小 6000 kg 4
フォーク間隔 : ページ 229
の図 4.3 - 1 参照 4
– 水準器 : 精度 0.02 mm/m
– エアークッション搬送システム :SIPLACE HSxx、アイテム番号 00119002-xx
