5.7 運転状態表示ランプ
表示ランプを使用して、実装マシンの運転状態や異常を報せます。
5.7.1 機能説明

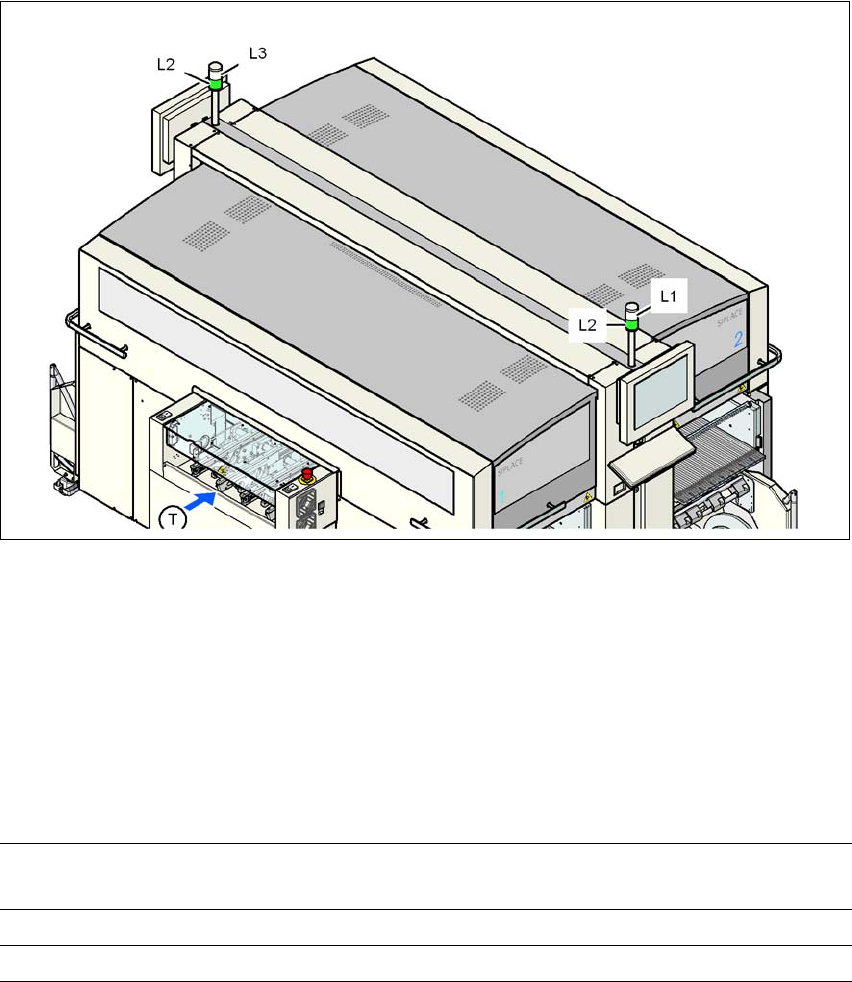

図 5.7 - 1 運転状態表示ランプ
L1 白表示ランプ、右
L2 緑表示ランプ、 両方のランプは同時に切り替わります。
L3 白表示ランプ、左
TPCB 搬送方向
5
5
5.7.2 点滅間隔
5
通常点滅 緑表示ランプ : 700 ms 消灯、700 ms 点灯
白表示ランプ : 500 ms 消灯、500 ms 点灯
短い点滅 100 ms 点灯、1000 ms 消灯
速い点滅 100 ms 点灯、200 ms 消灯
5 3 マシンでの作業 ユーザーマニュアル SIPLACE X シリーズ
5.7 運転状態表示ランプ ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
316
5.7.3 緑表示ランプ
各側面に緑ランプが 1 個あります。これらは、並列に接続されているので、常時同期していま
す。緑ランプは、マシンが生産モードにあること、または一時停止していることを知らせます。
ご注意 5
原点復帰動作、手動機能、またはキャリブレーション工程中、緑ランプと白ランプの組み合わ
せが使用されます－セクション 5.7.5、ページ 320 参照。
状態 意味
消灯 マシンは一時停止しました ( オペレータまたはエラーによる )
通常点滅 マシンは生産モードで運転していますが、次の理由の両方また
はどちらかで現在生産していません。
– 搬入エリアで PCB を待っている。
– および / または、搬出側が空くのを待っている
(「コンベヤの詰まり」または PCB が取り除かれるのを待っ
ています )
短い点滅 マシンは一時停止しました。
そして
マシンは現在生産することができません。次のような何かの処
理をしなければなりません。
– ジョブおよびセットアップデータを待っている
– 原点復帰動作 - その一部 ( フィーダ位置検出、ノズル構成
をチェックするなど ) がまだ処理を待っています。
– 生産を開始する前に、軸を移動しなければなりません。
点灯 警告が出されても、マシンは生産をしています。
