6 ステーション詳細 ユーザーマニュアル SIPLACE X シリーズ
6.1 ノズルチェンジャー ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
364
タイプ 28xx ノズル用ノズルマガジン 6
6
図 6.1 - 12 タイプ 28-xx ノズル用ノズルマガジン
(1) 最大ノズル長さ 12.5 mm の 28-xx ノズル用ホルダ 5 個
( ホルダ番号、1、5、6、8、9)
(2) 最大ノズル長さ 16.5 mm の 28-xx ノズル用ホルダ 4 個
( ホルダ番号、2、3、4、7)
(3) フィデューシャル ( ロッキングプレートが開いている場合しか見られません。)
ユーザーマニュアル SIPLACE X シリーズ 6 ステーション詳細
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 6.1 ノズルチェンジャー
365
6.1.2.2 テクニカルデータ
6
6
6
6
6
6.1.2.3 X4I の SIPLACE マルチスターのノズルチェンジャーの位置
ノズルチェンジャーは、CPP ヘッド（ページ 366 の図 6.1 - 13 のアイテム 1）では、ロケー
ション 1、2、3、4 に取り付けられます。
これにより、実装マシンでは、次のノズルチェンジャー構成があります。
6
SIPLACE マルチスターおよび SIPLACE スピードスター用ノズルチェンジャー
寸法（長さ x 幅 x 高さ）
449 x 94.5 x 55 mm
ノズルホルダの個数
タイプ 20xx 60 個
タイプ 28xx 9 個
タイプ 10xx、11xx、12xx 72 個
ノズルタイプ 20xx (CPP ヘッド )
28xx (CPP ヘッド )
10xx、11xx、12xx (C&P20 ヘッド )
ノズル交換時間 ノズル 1 個当たり約 2 秒
接続圧縮空気 0.48 MPa (4.8 bar)
ロケーショ
ン
ノズルマガジンの個数
予約ノズルマガジンの個
数
ノズルホルダの個数
1 5 個 x 20xx + 1 x 28xx - 60 個 x 20xx、9 個 x 28xx
2 4 個 x 20xx 2 個 48 個 x 20xx
3 5 個 x 20xx + 1 個 x 28xx - 60 個 x 20xx、9 個 x 28xx
4 4 個 x 20xx 2 個 48 個 x 20xx
6 ステーション詳細 ユーザーマニュアル SIPLACE X シリーズ
6.1 ノズルチェンジャー ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
366
6

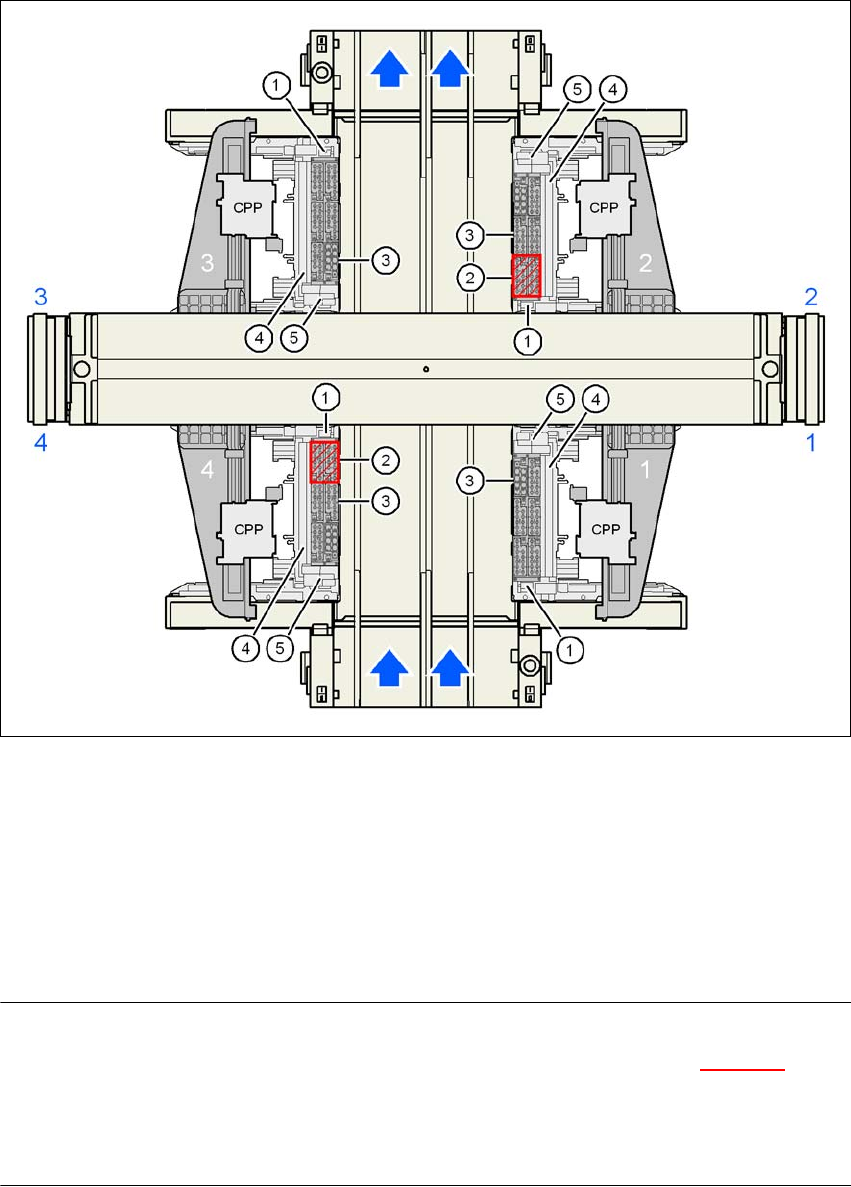

図 6.1 - 13 X4I マシンの SIPLACE マルチスター用ノズルチェンジャーの位置
ご注意 : 6
– ロケーション 2 および 4 では、実装ヘッドは、内側のノズルマガジン（図 6.1 - 13
のアイ
テム 2）にアクセスできません。
– マガジンの消失や正しく着座していないマガジンに対する反応で安全回路がマシンを停止
させるので、マガジンロケーションのすべては満載していなければなりません。
(1) ノズルチェンジャー
(2) 予約ノズルマガジンの位置 ( ロケーション 2 または 4)
(3) ノズルマガジン
(4) 部品廃棄箱
(5) ノズル取り外し装置と廃棄箱
