4 据付けと委託作業 ユーザーマニュアル SIPLACE X シリーズ 4.3 実装マシンをセットアップする ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 250 4.3.8.6 軸ユニット X4I、X4 (X-Y 軸 2、3) －プラグを接続する → 次の図に示されているように電源 ケーブルを接続します。 4 軸ユニット プラグ 接続ケーブル ご注意 プラグ ケーブル X41_1sq X41_1sq …
ユーザーマニュアル SIPLACE X シリーズ 4 据付けと委託作業
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 4.3 実装マシンをセットアップする
249
4.3.8.5 X4I、X4 軸ユニット (X-Y 軸 2、3) - 電気接続箇所
4

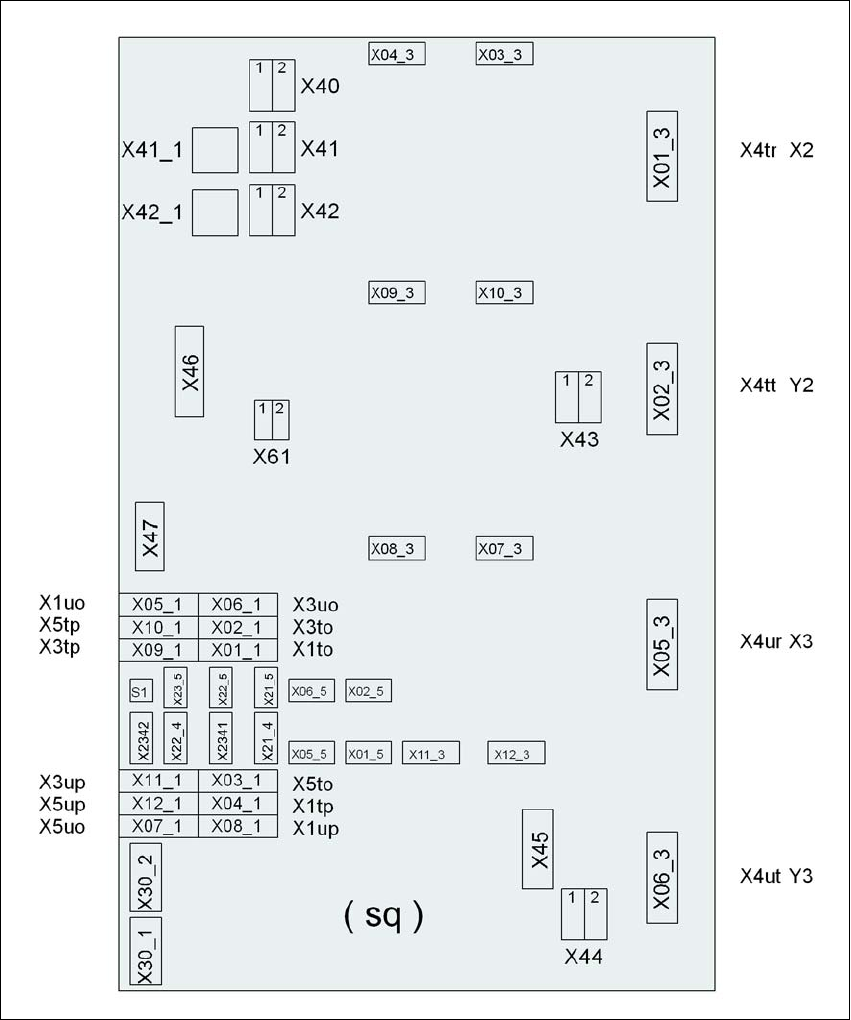

図 4.3 - 13 軸ユニット X4I、X4(X-Y 軸 2 および X-Y 軸 3)、背面パネル - 電気接続箇所
プラグ
プラグ
プラグ
4 据付けと委託作業 ユーザーマニュアル SIPLACE X シリーズ
4.3 実装マシンをセットアップする ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
250
4.3.8.6 軸ユニット X4I、X4 (X-Y 軸 2、3) －プラグを接続する
→ 次の図に示されているように電源ケーブルを接続します。
4
軸ユニット
プラグ
接続ケーブル ご注意
プラグ ケーブル
X41_1sq X41_1sq 03050899 コネクタを所定の位置にはめる
X42_1sq X42_1sq 03050899 コネクタを所定の位置にはめる
X45sq X45sq 03050900-W1 コネクタを所定の位置にはめる
X46sq X46sq
03050900-W2
03050900-W3
コネクタを所定の位置にはめる
X47sq X47sq
03050900-W4
03050900-W5
コネクタを所定の位置にはめる
X01_3sq X4tr 03050891 コネクタを所定の位置にはめる
X02_3sq X4tt 03050892 コネクタを所定の位置にはめる
X05_3sq X4ur 03050901 コネクタを所定の位置にはめる
X06_3sq X4ut 03050902 コネクタを所定の位置にはめる
X01_1sq X1to 03009791 止まるまで挿入する
X02_1sq X3to 03009792 止まるまで挿入する
X03_1sq X5to 03009793 止まるまで挿入する
X04_1sq X1tp 03009794 止まるまで挿入する
X05_1sq X1uo 03009811 止まるまで挿入する
X06_1sq X3uo 03009812 止まるまで挿入する
X07_1sq X5uo 03009813 止まるまで挿入する
X08_1sq X1up 03009814 止まるまで挿入する
X09_1sq X3tp 03009795 止まるまで挿入する
X10_1sq X5tp 03009796 止まるまで挿入する
X11_1sq X3up 03009815 止まるまで挿入する
X12_1sq X5up 03009816 止まるまで挿入する
X03_3sq X03_3sq 03050893 コネクタを所定の位置にはめる
X04_3sq X04_3sq 03050894 コネクタを所定の位置にはめる
X07_3sq X07_3sq 03050903 コネクタを所定の位置にはめる
X08_3sq X08_3sq 03050904 コネクタを所定の位置にはめる
ユーザーマニュアル SIPLACE X シリーズ 4 据付けと委託作業
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 4.3 実装マシンをセットアップする
251
→ S1 のスイッチ設定をチェックしてください。
1: オン
2: 未使用
4.3.8.7 軸ユニットを取り付ける
→ 注意して軸ユニットを延長キットのレールに持ち上げます。
→ どのケーブルも挟まないように確認します。
→ 軸ユニットを止まるまで延長キット内部に押し込みます。
→ 溝付きネジで軸ユニットを固定します。
→ カバーを挿入します。
→ページ242
の図 4.3 - 9 に示されているように、ドア（ページ 239 の図 4.3 - 8 のアイテ
ム 2）にアースケーブルを固定します。
→ ドアをロックします。
4.3.8.8 サイドプレートを取り付ける
→ページ242 の図 4.3 - 9 に示されているように、アースケーブルを各サイドプレート
（ページ 239
の図 4.3 - 8 のアイテム 6）に取り付けます。
→ 6 本の溝付きネジで、マシンフレームにサイドカバーを固定します。
ご注意 4
アウトコンベヤを取り外した場合、ページ 252
のセクション 4.3.9「 インコンベヤを取り付け
る」から続行します。
インコンベヤを取り付けたら、アセンブリ作業をページ 268
のセクション 4.3.14 「表示ラン
プを取り付ける」から続行します。
X09_3sq X09_3sq 03050896 コネクタを所定の位置にはめる
X10_3sq X10_3sq 03050895 コネクタを所定の位置にはめる
X11_3sq X11_3sq 03050906 コネクタを所定の位置にはめる
X12_3sq X12_3sq 03050905 コネクタを所定の位置にはめる
X30_1sq X30_1sq 03010054 きつくネジ止め
X30_2sq X30_2sq 03010054 きつくネジ止め
軸ユニット
プラグ
接続ケーブル ご注意
プラグ ケーブル
