X フィーダは、ラッチによって部品テーブルの所定の位置に固定されると、取り外すことはで
きません。部品テーブルからフィーダを取り外す手順は次のようになります。
→ 取外しハンドル ( ページ 327
の図 5.10 - 1 のアイテム 1) を押します。取外しハンド
ルが飛び出し、ステータス表示が消灯します。
→ ロック ( ページ 327
の図 5.10 - 1 のアイテム 4) がフィーダを解除するまで、およそ 1
秒間待ちます。
→ 取外しハンドルを使って、フィーダを部品テーブルから引き出します。5 秒以上待つ
と、フィーダはもう一度ロックされてしまいます。ステータス表示は、赤色に点灯し、
メッセージ「Handle （ハンドル）--->>」が LCD ディスプレイ ( ページ 327
の図 5.10
- 1 のアイテム 3) に表示されます。
→ 取外しハンドルを、もう一度はめこみます。X フィーダが、現在のセットアップに含
まれている場合、ステータス表示が緑色に点灯し、トラック番号と送りピッチが、LCD
ディスプレイに再度表示されます。
→ 取外しハンドルをもう一度押し ( ページ 327
の図 5.10 - 1 のアイテム 1)、部品テーブ
ルをフィーダから引き出します。
5.10.3 部品トロリーで X フィーダを使用する
5.10.3.1 使用する前に X フィーダをチェックする
部品テーブルでフィーダを使用する前に、次の箇所をチェックしてください。
→ フィーダは、完全な状態になっていなければなりません。
→ カバーテープロッカー（ページ 329
の図 5.10 - 2 のアイテム 2) を軽くたたいて、
ひっかかっていないか確認します。
→ 吸着ウィンドウ ( ページ 329
の図 5.10 - 2 のアイテム 3) のまわりに、散らばった部
品がないことをチェックします。
ご注意 5
フィーダから部品を振り落とす前に、部品廃棄箱 ( ページ 329
の図 5.10 - 2 のアイテム
5) を空にします。
→ レバー ( ページ 329
の図 5.10 - 2 のアイテム 4) を少し前に押し、吸着ウィンドウ (
ページ 329
の図 5.10 - 2 のアイテム 3) を開きます。これで、吸着ウィンドウがわず
かに持ち上がります。
ご注意 5
部品テープが挿入されている場合、レバーを押さないこと。伸びきったカバーテープが部
品テープを動かし、部品が出てしまいます。
→ 吸着ウィンドウの下に散らばった部品があれば取り除きます。
ユーザーマニュアル SIPLACE X シリーズ 5 3 マシンでの作業
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 5.10 フィーダをセットアップする
329
→ レバー（図 5.10 - 2
のアイテム 4) を元の位置へ戻して、吸着ウィンドウ（図 5.10 -
2 のアイテム 3）を閉じます。
→ 部品テーブルからちらばった部品をブラシまたは適当な大きさのノズルの付いた電気
掃除機で取り除きます。
ご注意 5
部品テープがすでに、挿入されている場合、フィーダの前面エッジに揃えて切断してくだ
さい。
→ 取外しハンドル（アイテム 1) がまだ飛び出している場合、所定の位置にはめ込みま
す。
5
図 5.10 - 2 使用前に X フィーダをチェック
(1) 取外しハンドル
(2) カバーテープロッカー
(3) 吸着ウィンドウ
(4) 吸着ウィンドウ跳ね上げおよびラッチ用レバー
(5) 部品廃棄区画
5 3 マシンでの作業 ユーザーマニュアル SIPLACE X シリーズ
5.10 フィーダをセットアップする ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
330
5.10.3.2 部品テーブルに X フィーダを挿入する
5

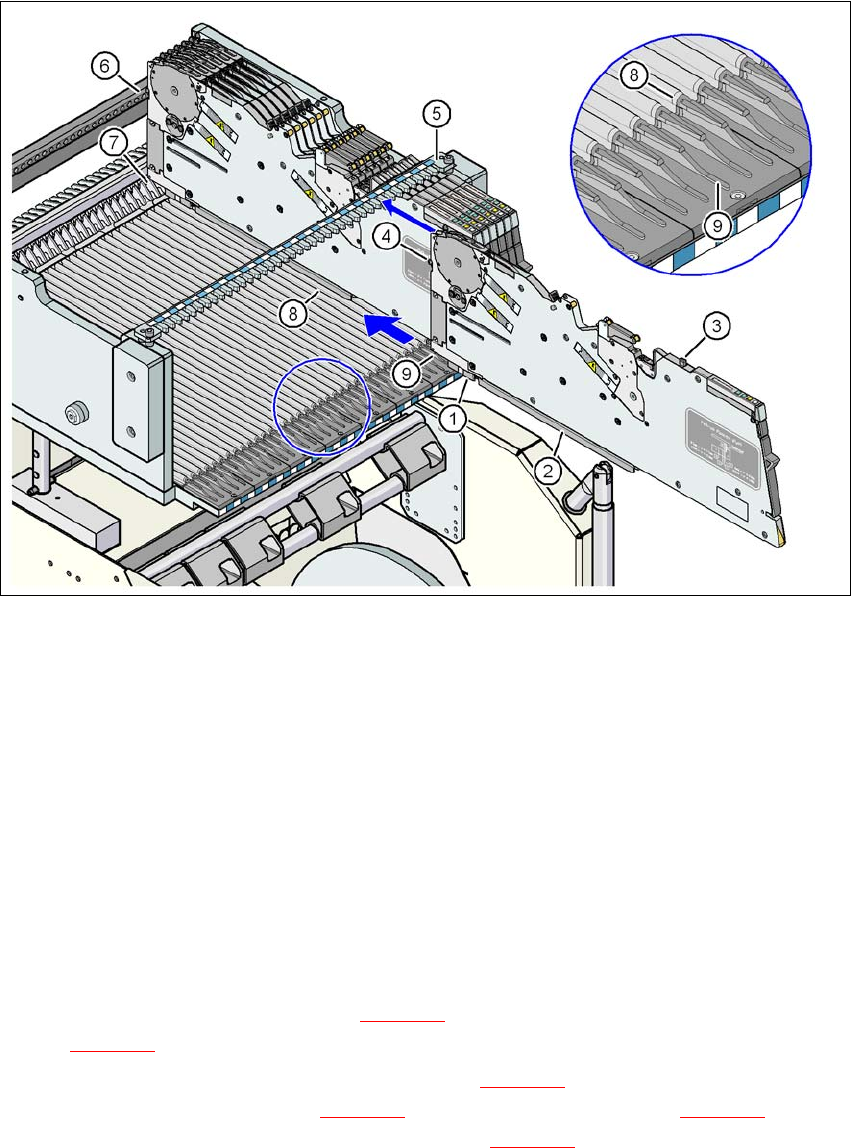

図 5.10 - 3 部品テーブルに X フィーダを挿入する
(1) X フィーダの前部スライダガイド
(2) X フィーダの後部スライダガイド
(3) X フィーダの「後部」センタリングピン
(4) X フィーダの「前部」センタリングピン
(5)「後部」センタリングピン固定用センタリングバーのくぼみ
(6)「前部」センタリングピン固定用部品テーブルのセンタリング穴
(7) ロックラッチ
(8) 部品テーブルのガイド成形 (Ω 成形 )
(9) フィーダの挿入補助台
5
→ フィーダの前部スライダガイド（図 5.10 - 3 のアイテム 1）を部品テーブルの挿入補助台
（図 5.10 - 3
のアイテム 9）に載せます。
→ フィーダを垂直に持ち、ガイドプロファイル（図 5.10 - 3
のアイテム 8）に沿って、前へ
押します。フィーダの前部（図 5.10 - 3
のアイテム 1) および後部 ( 図 5.10 - 3 のアイテ
ム 2) スライダガイドが、ガイドプロファイル（図 5.10 - 3
のアイテム 8）の上を滑りま
す。
