6 ステーション詳細 ユーザーマニュアル SIPLACE X シリーズ 6.1 ノズルチェンジャー ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本 語版 372 警告 6 マガジンから上に突き出している レバー ( 図 6.1 - 18 のアイテム 1) があると、ヘッドと衝突 してしまう可能性があります。そ のため、レバーがマガジンの上に突き出していないようにし てください。 6 図 6.1 - 18 マ …
ユーザーマニュアル SIPLACE X シリーズ 6 ステーション詳細
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 6.1 ノズルチェンジャー
371
6.1.2.8 運転上の注意
→ あるノズルタイプを、初めてマガジンに装填するとき、そのタイプを識別する粘着ラベルを
貼ってください。 .
ご注意 6
ノズルをマシンから外してマガジンに装填し、必ずマガジン全体を交換します。 6
→ ロッキングプレートを開き、ノズルホルダにノズルを配置します。
→ マガジンからノズルが脱落しないように、ロッキングプレートを閉じます。
注意 6
マガジンにノズルを装填する前に、リボルバヘッドのノズルがすべてマガジンに返却され
ていることを確認してください。 6
ご注意 6
マガジン上に部品が落ちないようにします。散らばった部品があると、ロッキングプレー
トの動作を妨げる可能性があります。そのため、マガジンや、マガジンの取り付けられて
いない場所などを定期的に清掃します。
→ ノズルチェンジャのプログラミング方法については、SIPLACE Pro ユーザーマニュアルに説
明されています。
6
6
6
6
6
6.1.2.9 マガジンを交換する
→レバー(ページ372 の図 6.1 - 18 のアイテム 1) を押して、スナップファスナ（ページ 372
の図 6.1 - 18 のアイテム 5）のボールからマガジンを解放します。マガジンを持ち上げ、
ベースから取り外します。
6 ステーション詳細 ユーザーマニュアル SIPLACE X シリーズ
6.1 ノズルチェンジャー ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
372
警告 6
マガジンから上に突き出しているレバー ( 図 6.1 - 18
のアイテム 1) があると、ヘッドと衝突
してしまう可能性があります。そのため、レバーがマガジンの上に突き出していないようにし
てください。
6

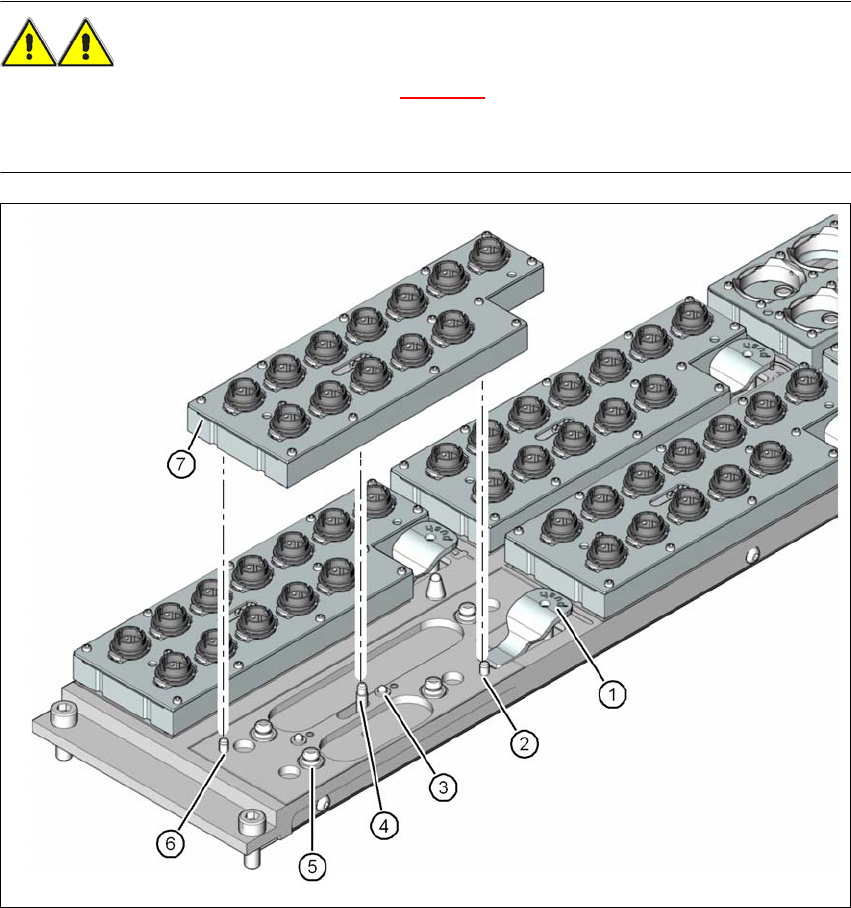

図 6.1 - 18 マガジンを交換する
(1) マガジン持ち上げ用レバー
(2) 平行ピン、マガジンの穴に嵌まる
(3) マガジン検出および安全ループ回路用のマイクロスイッチを作動させるスプリングピン
(4) スライド機構のピン、ロッキングプレートを動作させます
(5) スナップファスナのボール
(6) 平行ピン、マガジンスロットに嵌まる
(7)「マガジンロック」位置のロッキングプレート
ユーザーマニュアル SIPLACE X シリーズ 6 ステーション詳細
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 6.1 ノズルチェンジャー
373
ご注意 6
– 「マガジンロック」位置にロッキングプレートを動かしてください。
– 挿入する前に、センタリングピン（ページ 372
の図 6.1 - 18 のアイテム 2 と 6）が、セン
タリング穴とスロットに滑り込むように、マガジンの位置を揃えます。
→ スナップファスナボール ( ページ 372
の図 6.1 - 18 のアイテム 5) にマガジンを載せます。
→ スナップファスナボールが、すべてのスナップファスナに同時に嵌まるように、マガジンを
バランスをとりながら下に押します。
6
6
6
6
6
6.1.2.10 位置検出
ノズルチェンジャーの各マガジンには、次の 2 個のフィデューシャルがあります。１個は、位
置決め用、もう 1 個は、回転角度を決めるためのものです。
6

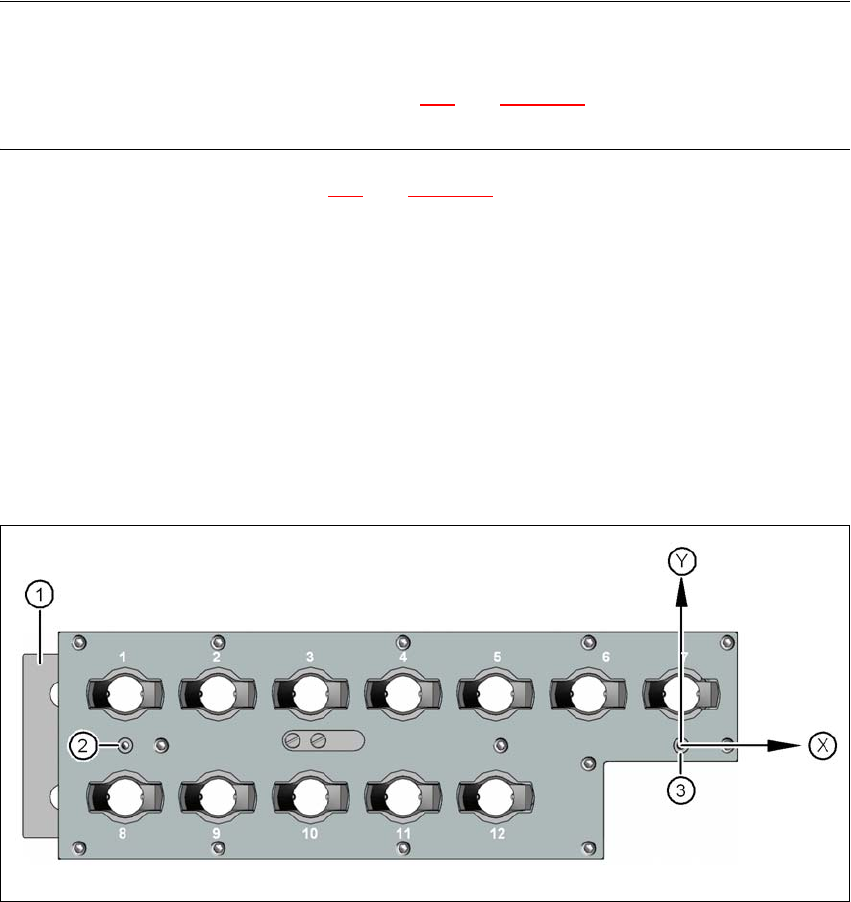

図 6.1 - 19 ノズルマガジン - 位置および回転角度決定用フィデューシャル
(1)「マガジン開」位置のロッキングプレート
(2) 回転角度決定用フィデューシャル
(3) 位置決めフィデューシャル
