00196521-02_UM_X-Series_SR70x_JAP.pdf - 第25页
ユーザーマニュアル SIPLACE X シリーズ 1 はじめに ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 1.1 マシンの説明 25 1 図 1.1 - 2 X4 マシンの製造番号のある場所
1 はじめに ユーザーマニュアル SIPLACE X シリーズ
1.1 マシンの説明 ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
24
ら、たとえば部品切れフィーダ機能などの、最適なサポートを受信します。別の
SIPLACE X フィーダもセットアップできます。シングルコンベヤおよびデュアルコンベ
ヤは、最大長さ 850 mm までの PCB を処理します。
1.1.8 マシンの製造番号
マシンの製造番号は、異なる 2 箇所にあります。
－ 先頭の 0 を省いた、たとえば B-1、製造番号は、マシンフレームの左側、空圧ユニットと
同じ側、に打刻されています（図 1.1 - 2
のアイテム 1 参照）。
－ 先頭に 0 の付いた、たとえば B-001 のような製造番号が、定格プレートに打刻されていま
す（図 1.1 - 2
のアイテム 2 参照）。
ユーザーマニュアル SIPLACE X シリーズ 1 はじめに
ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版 1.1 マシンの説明
25
1

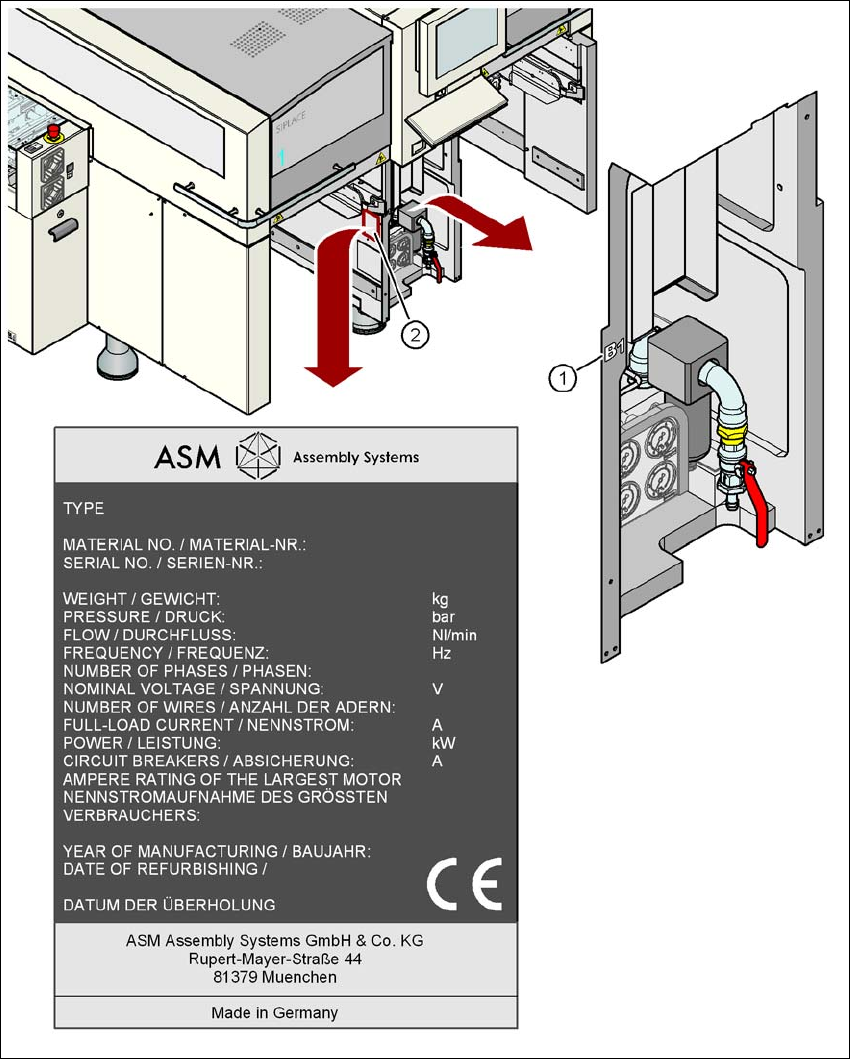

図 1.1 - 2 X4 マシンの製造番号のある場所
1 はじめに ユーザーマニュアル SIPLACE X シリーズ
1.1 マシンの説明 ソフトウエアバージョン SR.70x.xx 以降 2011 年 1 月日本語版
26
1.1.9 EU 適合宣言書
下記製品 / 装置に対して 1
製品名 : 実装マシン
形式 :SIPLACE X4ISIPLACE X4SIPLACE X3SIPLACE X2
アイテム番号 :0011977x0011978x0011975x0011970x 1
次の製造者は、
ASM Assembly Systems GmbH & Co. KG
Rupert-Mayer-Str. 44
81379 Munich 1
備えられた EU 適合宣言書にリストアップされた規則および規格に従って
います。
1.1.10 指定どおりに使用する
本製品を、カタログや技術文書の中に説明された使用法、つまり SMD 部品の実装以外の目的で
しか使用しないでください。また、ASM Assembly Systems GmbH & Co. KG (ASM AS) が推奨また
は許可したサードパーティー製の装置および部品だけでしか使用しないでください。、別の目的
あるいは範囲を広げた目的に対する使用は、規定されていません。
本製品を説明どおりに操作しなかった場合、ASM Assembly Systems GmbH & Co. KG は、その
結果発生する損害の責任は負いません。また、構成する部品が適切かつ問題なく稼動すること
も保証しません。
指定どおりの使用方法には、ユーザーマニュアルの指示すべてに従うことも含まれます。
本製品を正しく、信頼してご使用いただくために、マシンを正しく輸送し、保管し、設置し、
組み立て、注意して運転し、保守しなければなりません。
1.1.11 指定通りに使用しない場合
説明どおりに本製品を使用しない場合、生命および四肢の危険、および材料を損傷する可能性
があります。このため、説明通り以外の使用方法は、明白に禁止されております。本製品を説
明どおりに操作しなかった場合、ASM Assembly Systems GmbH & Co. KG は、その結果発生す
る損害の責任は負いません。また、構成する部品が適切かつ問題なく稼動することも保証しま
せん。
指定通り以外でマシンを使用するということは、たとえば次のようなことがあります。
－ 安全装置を無効にしたまま、または取り外したままで実装マシンを運転する。
－ 認定された仕様に合わない部品を実装した場合
－ 認定されていない部品フィーダを使用した場合
－ 指定外の付属品の使用や指定外のモジュールを追加した場合
